Материал: Характеристики оптического стекла

Определение бессвильности оптического стекла производят на проекционной установке, оптическая схема которой приведена на рис.12

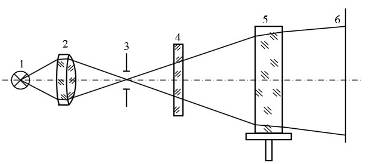

Рис 12. Оптическая схема установки для определения бессвильности:

- источник излучения; 2 - конденсор; 3- сменная диафрагма; 4 - светофильтр; 5 - держатель для стекла; 6- экран

Определение бессвильности выполняют в затемненном помещении. Фотографирование теневой картины свилей производят при неактиничном (не оказывающем, например, теплового воздействия) освещении.

Определение бессвильности стекла 1-й и 2-й категорий производят путем сравнения теневой картины свили проверяемого стекла и контрольного образца. Для этого контрольный образец свили помещают и укрепляют в держателе. Путем перемещения и покачивания держателя добиваются четкой теневой картины свили контрольного образца. Затем путем изменения диаметра диафрагмы или расстояния между источником излучения и контрольным образцом добиваются исчезновения теневой картины свили на экране. В этом положении контрольный образец заменяют испытуемым стеклом. При оценке стекла 1-й и 2-й категорий бессвильности теневая картина свилей в исследуемым стекле и в контрольном образце соответствующей категории должна быть незаметной для глаза в одних и тех же условиях.

Определение 3-й категории бессвильности стекла производят путем просмотра образца оптического стекла в проходящем свете, рассматривая через него границу свет-тень или объект в соответствии с техническими условиями, устанавливающими условия работы детали в приборе. Условия наблюдения объекта указывают при заказе. При этом не должны наблюдаться грубые изломы или сдвиги участков границы свет-тень или искажения заданного техническими условиями объекта в пределах, превышающих допустимые.

Определение 4-й категории бессвильности производят путем контроля выполнения режима варки и размешивания, установленного в технической документации для стекла данной марки.

Заключение

По массовости применения и объему потребления оптическое стекло бесспорно занимает первое место среди других оптических материалов. Успешное создание новых высоко светосильных и широкопольных оптических систем определяется, как правило, возможностью многовариантного выбора подходящего материала по показателю преломлению, дисперсии и по показателю качества.

При определении требований к оптическому стеклу следует руководствоваться результатами расчетов, свойствами приемника излучения (в частности случае глаза), функциональным назначением разработанного оптического устройства и просто здравым смыслом, основанным на имеющемся опыте решения подобных задач. Необходимо учитывать все возможные факторы, влияющие на определение требований к стеклу.

Нормативные ссылки. ГОСТы

ГОСТ 3514-67 Стекло оптическое бесцветное

ГОСТ 3516-56 Стекло оптическое. Методы испытаний. Измерение показателей преломлений и дисперсий на рефрактрометре

ГОСТ 5421-56 Стекло оптическое. Методы испытаний. Измерение показателя преломления методом Обреимова

ГОСТ 3518-69 Стекло оптическое. Метод определения оптической однородности на коллиматорной установке

ГОСТ 3520-51 Стекло оптическое. Методы испытаний. Измерение коэффициента светопоглощения

ГОСТ 3519-69 Стекло оптическое. Метод измерения двойного лучепреломления на поляриметре

ГОСТ 3522-81 Материалы оптические. Метод определения пузырности

ГОСТ 3521-81 Стекло оптическое. Метод определения бессвильности

ГОСТ 23136 Материалы оптические. Параметры

ГОСТ 25706 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 29329 Весы для статического взвешивания. Общие технические требования

ГОСТ 29298 Ткани хлопчатобумажные и смешанные бытовые. Общие технические требования

Список литературы

оптический стекло преломление интерферометр

1. Андреев А.Н., Шерешев А.Б. Оптические измерения. М.: МосГУГиК, 2002.143 с.

. Кулагин С.В., Дикарев В.Н. и др. Оптико-механические приборы. М.: Машиностроение, 1975. 396 с.

. http://aco.ifmo.ru/publications/book_optical_materiala_2009.pdf
