Материал: Глаголева Т.А. Криминалистическое исследование специальных средств
31
личии даже не совсем четкого следа, его необходимо включать в идентификационный комплекс признаков.
Таким образом, расположение следов на гильзе от контактного узла электровоспламенителя у рассмотренных моделей пистолетов настолько различно, что позволяет без особого труда эксперту и следователю уже на месте происшествия дифференцировать гильзы, отстреленные из этих спецсредств. Дифференциация гильз по следам фиксатора патрона и от контактного узла электровоспламенителя является наиболее надежным и точным способом, поскольку след всегда отображается на донышке гильзы, если она отстрелена из бесствольного пистолета мод. «Оса» ПБ-4М кал. 18х45 мм и МР-461 «Стражник» (рис. 16 и 17).

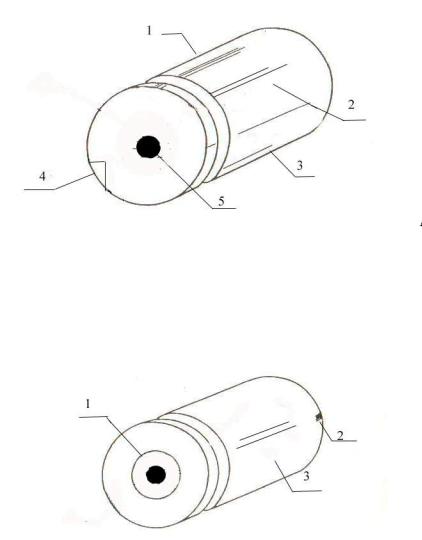

Рис. 16. Следы на гильзе, отстреленной из бесствольного пистолета мод. «Оса» ПБ-4: 1, 2, 3 – от снаряжения кассеты (гнезда); расположены на корпусе гильзы в виде микроскопических трасс (бороздок и валиков); 4 – от фиксатора патрона; 5 – гнездо капсюля электровоспламенителя
Рис. 17. Следы на гильзе, отстреленной из бесствольного пистолета мод. МР-461 «Стражник»: 1 – от контактного узла электровоспламенителя;
2, 3 – от снаряжения кассеты (гнезда); располагаются на корпусе гильзы в виде микроскопических трасс – бороздок и валиков
32
Следы от фиксатора патрона и контактного узла электровоспламенителя имеют большое идентификационное значение: в них отображаются не только общая форма и размер следообразующего участка, но и его микроструктура.
После проведенных экспериментов производится разряжание исследуемого объекта вручную, для чего гильзу (патрон) проворачивают на 1–2мм и вытаскивают, при этом на ее корпусе отображается след разряжания в виде продольных трасс.
В настоящее время оружейная промышленность выпускает одноразовые сменные кассеты для пистолета ПБ-2 «Эгида» кал. 18х45 мм, в которых уже имеются патроны, снаряженные в заводских условиях
(рис. 18).
Рис. 18. Сменная кассета для пистолета «Эгида» кал.18х45 мм
2. Револьвер газовый Р1 «Наганыч» под патрон кал. 9 мм Р.А.
(основу конструкции составляет револьвер «Наган» образца 1895 г.). Заряжание производится вручную путем помещения патронов не-
посредственно в каморы барабана. Следов заряжания на гильзах патронов не остается.
Выстрел начинается с накола капсюля бойком ударника курка, в результате чего на капсюле образуется полусферическая вмятина. Давление внутри гильзы приводит к ее отдаче и прижиманиюдо нышка к передней поверхности головки казенника. Вследствие этого на капсюле гильзы вокруг следа бойка и донышке гильзы образуется отпечаток – след патронного упора. На корпусе гильзы могут также появиться следы от крупных дефектов(раковины, заусеницы и т.п.), имеющихся на поверхности каморы. Необходимо отметить, что у
33
гильз, отстреленных в газовом револьвере «Reck» мод. 60 кал. .380 ME GUM, появлялись деформации на дульце (разрыв дульца) (рис. 19).

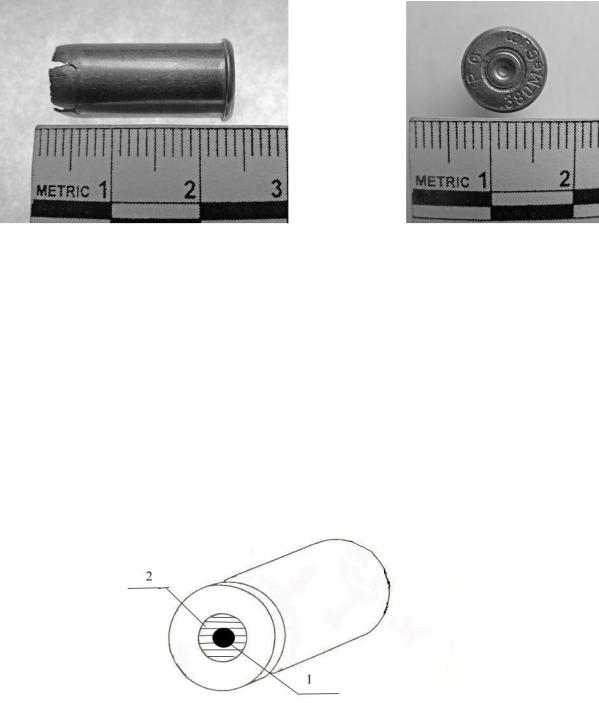

Рис. 19. Деформация гильзы травматического патрона кал. .380 ME GUM: слева – общий вид; справа – след от удара бойка на капсюле гильзы
Разряжание осуществляется введением шомпола внутрь гильзы через дульный срез корпуса и выталкиванием ее путем давления на внутреннюю поверхность донышка гильзы. Таким образом, следов от разряжания на гильзе не остается(рис. 20 и 21). В последнее время отечественная оружейная промышленность выпускает одноразовые барабаны, в каморах которых уже имеются патроны, снаряженные в заводских условиях в кассету. Съемный барабан револьвера не подлежит самостоятельному переснаряжению или доснаряжению (рис. 22).
Рис. 20. Расположение следов на гильзах, отстреленных из газового револьвера Р1 «Наганыч» кал. 9 мм: 1 – следы от бойка ударника курка;
2 – следы от патронного упора
34

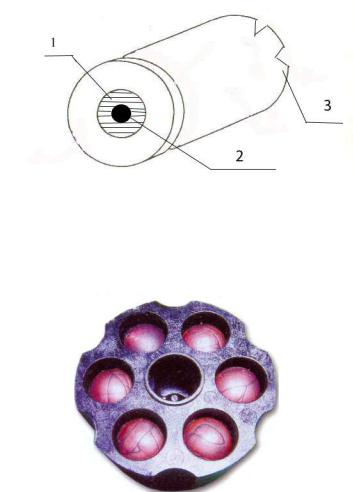

Рис. 21. Расположение следов на гильзах, отстреленных из газового револьвера «Reck» мод. 60 кал. .380 ME GUM: 1 – следы от патронного упора;
2 – от бойка ударника курка; 3 – разрыв дульца гильзы
Рис. 22. Сменный барабан для револьвера кал.11,6 мм «Sаfegom»
3. Современные многозарядные короткоствольные спецсредства «нелетального» действия со скользящим затвором. Большинст-
во огнестрельных объектов используют систему автоматики, основанную на принципе использования отдачи свободного затвора. Рассмотрим механизм образования следов в автоматических пистолетах, имеющих скользящий затвор, в очередности, соответствующей их возникновению при перемещении патрона и гильзы.
Заряжание обеспечивается следующими операциями:
–отведение затвора назад приводит к скольжению его нижней поверхности по корпусу гильзы очередного верхнего патрона. Остаются следы в виде продольных трасс на корпусе гильзы или небольшие участки потертости;
–возвращение затвора вперед сопровождается контактом его досылателя с верхним сегментом донышка гильзы, давлением на донышко и выдвижением патрона из магазина. След на донышке гильзы имеет вид отпечатка рельефа поверхности досылателя;
35
– давление губы магазина на корпус гильзы выдвигаемого патрона
образует след в виде продольной царапины, содержащей две-три трассы (рис. 23);
Рис. 23. Следы скольжения, оставленные на корпусе гильзы от губы магазина (патрон кал.9 мм Р.А., газовый пистолет ИЖ-79-9Т «Макарыч»)
–продвижение (подача) патрона в патронник приводит к взаи-
модействию сначала снаряда, а затем гильзы с верхним и нижним сегментами казенного среза патронника. Образуются два следа скольжения с параллельными линейными трассами, расположенные на корпусе или дульце гильзы с интервалом 180º;
–полное досылание патрона в патронник и продолжающееся движение затвора. Скольжение зацепа выбрасывателя по краю донышка гильзы, боковой поверхности донышка и заскакивание зацепа за фланец донышка или в кольцевую проточку образуют след скольжения и статическую засечку в конце движения;
–выстрел производится в результатенакола капсюля или удара бойком по краям донышка гильзы над кармашком фланца. Образуемый след имеет форму округлой вмятины на поверхности капсюля (рис. 24);
Рис. 24. Вдавленный след сферической формы на поверхности капсюля (след бойка) гильзы травматического патрона кал. 9 мм РА
