Материал: Глаголева Т.А. Криминалистическое исследование специальных средств

61

Окончание

62

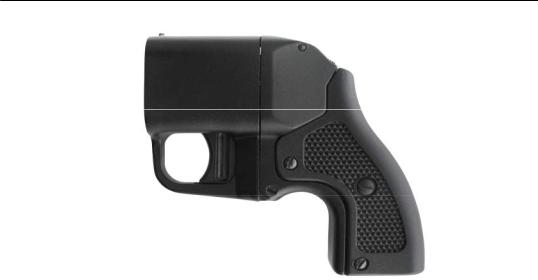

Приложение ОРУЖИЕ БЕССТВОЛЬНОЕ ЧЕТЫРЕХЗАРЯДНОЕ

ПБ-4, ПБ-4М «ОСА» кал. 18´45T мм

Пистолет бесствольный ПБ-4 «Оса» – компактный четырехзарядный неавтоматический пистолет, корпус которого выполнен из легкого сплава на основе алюминия. Перезаряжание осуществляется как у охотничьего ружья. Воспламенение порохового заряда в ПБ-4 происходит с помощью расположенного в корпусе компактного магнитноимпульсного генератора (МИГ). Переключение электрической цепи с одного патрона на другой обеспечивает механический переключатель, также находящийся в корпусе. При последовательном нажатии на спусковой крючок механизм пистолета поочередно посылает -за пальные электрические импульсы на все заряженные в пистолете патроны. Пистолет не имеет механического предохранителя.

Появившийся в 2002 г. ПБ-4М представляет собой модификацию ПБ-4, в которой механический коммутатор заменен специальной микросхемой.

63

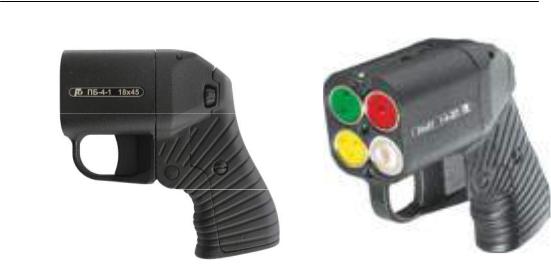

ОРУЖИЕ БЕССТВОЛЬНОЕ ЧЕТЫРЕХЗАРЯДНОЕ ПБ-4-1 «ОСА» кал. 18´45T мм

Вотличие от первых модификаций «Осы» появившийся на рынке

в2003 г. ПБ-4-1 имеет в качестве источника тока не магнитноимпульсный генератор, а мощную литиевую батареюCR123A, размещенную в рукоятке пистолета. Ток батареи используется не только для воспламенения порохового заряда, но и для питания интегрированного лазерного целеуказателя. Модернизации были подвергнуты также механические прицельные приспособления, состоящие из мушки, помещенной в канал на верхней поверхности корпуса пистолета. Особенностью ПБ-4-1 является исполнение контактных узлов, обеспечивающее соосность электробойков контактного узла и капсюлей патронов. Принцип действия спускового механизма ПБ-4-1 аналогичен ПБ-4М. В нижней части рукоятки пистолета расположен светодиод, показывающий степень разряда батареи путем изменения цвета от зеленого до красного.

64

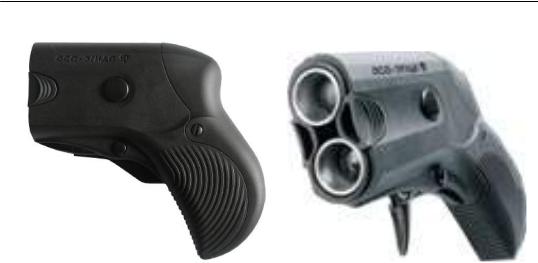

ОРУЖИЕ БЕССТВОЛЬНОЕ ДВУХЗАРЯДНОЕ ПБ-2 «ОСА-ЭГИДА Н»

ПБ-2 «Оса-Эгида Н» – двухзарядный бесствольный пистолет под патрон 18×45 мм. Имеет два источника питания: компактный магнит- но-импульсный генератор (МИГ-1К1), создающий при нажатии на спусковой крючок запальный ток, а также литий-ионный (Li-Ion) аккумулятор (для встроенного лазерного целеуказателя), подзаряжаемый от внешнего зарядного устройства. Пистолет оснащен складным спусковым крючком, откидывающиймся при охвате рукоятки, встроенным лазерным целеуказателем (ЛЦУ) и механический предохранитель. В исходном положении спусковой крючок занимает горизонтальное положение (не выступает вниз), при нажатии пальцем на клавишу спереди вверху рукоятки спусковой крючок поворачивается в вертикальное положение (выступает вниз), одновременно включается ЛЦУ.

Оружие заряжается с помощью быстросменной кассеты емкостью на два патрона. Кассета с патронами вставляется в пистолет, стреляные гильзы удаляются из него вместе с кассетой. Кассета имеет симметричную форму, поэтому ее можно устанавливать в пистолет любой стороной. Пустая кассета в пистолете не фиксируется. Спусковой механизм пистолета, автоматически направляет электрические импульсы на патроны. Если пистолет заряжен полностью, то при первом нажатии на спуск ток направляется на верхний патрон, а при повторном – на нижний.

65

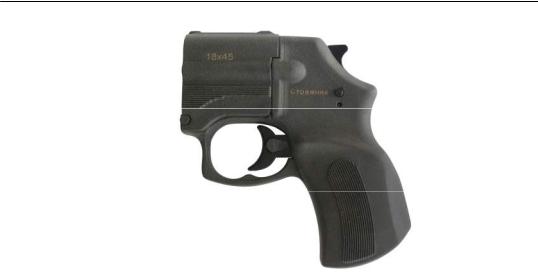

ОРУЖИЕ БЕССТВОЛЬНОЕ ДВУХЗАРЯДНОЕ МР-461 «СТРАЖНИК» кал. 18´45T мм

МР-461 «Стражник» представляет собой двухзарядный пистолет со сменной кассетой. Замена последней производится с помощью расположенного в верней части корпуса пистолета замка, внешне напоминающего курок. Корпус пистолета и кассета выполнены из полимерного материала. Существуют кассеты двух типов – короткие и длинные, имеющие вытянутый «козырек» над верхним патроном. Внутри этого «козырька» скрыт дополнительный упор, защищающий верхний патрон от инерционного проскакивания вперед после первого выстрела. Пистолет оснащен предохранителем, запирающим спусковой крючок. Спусковой механизм МР-461 работает аналогично ПБ4М, самостоятельно выбирая патроны, готовые к стрельбе (в первую очередь электрический ток подается на нижнее гнездо кассеты, затем – на верхнее). Принципиальное отличие данного оружия заключается в

использовании в качестве источника тока малогабаритной плоской батарейки CR2032.
