2. Скорость нарастания прямого тока ddti . Этот параметр является

очень важным при включении силовых диодов в цепи, где возможно очень быстрое нарастание прямого тока (например, в цепях, имеющих емкостный характер). Если ток через диод не превышает допустимого значения, но имеет очень крутой фронт нарастания, то в полупроводниковом кристалле возможно возникновение явления, называемого шнурованием тока, когда ток в первый момент времени из-за неоднородностей в p–n-переходе сосредоточится в узкой области p–n-перехода, имеющей наименьшее сопротивление, образуя так называемый «токовый шнур». Плотность тока в «шнуре» может оказаться недопустимо большой, что приведет к проплавлению полупроводниковой структуры и выходу прибора из строя. Поэтому для силовых диодов этот параметр часто нормируется в паспортных данных с указанием его предельного значения.

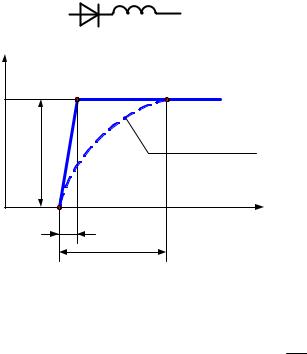

Для защиты силовых диодов от выхода из строя из-за большой скорости нарастания тока можно последовательно с диодом включить небольшой дроссель L (рис. 2.7, а). Наличие дросселя L в цепи приводит к затягиванию фронта нарастания тока с величины t до безопасной величины t (рис. 2.7, б).

Рис. 2.7. Уменьшение скорости нарастания прямого тока

3. Скорость нарастания обратного напряжения ddut . Если фронт

нарастания обратного напряжения на силовом диоде будет очень крутой (это характерно для цепей с индуктивным характером), то импульс об-

51

ратного тока диода, с учетом собственной емкости p–n-перехода Cбар , будет равен

пульс тока может представлять собой опасность для полупроводниковой структуры, если второй сомножитель в выражении (2.3) будет достаточно большим. Для защиты силовых диодов в этом случае их шунтируют защитной RC -цепочкой (рис. 2.8), причем емкость C выбирают больше величины собственной емкости p–n-перехода. Тогда импульс обратного тока будет проходить в основном по защитной цепочке, не принося вреда самому диоду.

VD

Рис. 2.8. Уменьшение скорости нарастания обратного напряжения

4. Величина собственной емкости p–n-перехода силового диода Cбар .

В настоящее время на практике преимущественно применяется система так называемых предельных параметров, основными из которых являются:

1. Максимально допустимый средний прямой ток Iпр ср max . Это

максимально допустимое среднее за период значение прямого тока, длительно протекающего через прибор.

Обычно силовые диоды используются совместно с определенным типом охладителя. Это может быть либо массивная металлическая пластина, интенсивно отводящая тепло, выделяющееся в диоде при протекании тока, либо радиатор специальной конструкции, имеющего большую площадь теплоотвода, либо специальный охладитель, имеющий внутри рубашку жидкостного охлаждения, по которой циркулирует вода. Поэтому в справочных материалах приводятся значения предельных токов с учетом влияния охлаждения (скорость и расход охлаждающего воздуха или жидкости).

52

2. Максимально допустимый ток перегрузки Iпрг max . Это ток дио-

да, длительное протекание которого вызвало бы превышение максимально допустимой температуры полупроводниковой структуры, но ограниченный по времени так, что превышение этой температуры не происходит.

3. Максимально допустимый ударный ток Iпр уд max . Это макси-

мально допустимая амплитуда одиночного импульса тока синусоидальной формы длительностью 10 мс при заданных условиях работы прибора, что соответствует половине периода тока частотой 50 Гц.

4. Максимально допустимое импульсное повторяющееся напряжение

Uобр ип max . Это максимально допустимое мгновенное значение напряже-

ния, периодически прикладываемого к диоду в обратном направлении. Повторяющееся напряжение характеризуется классом прибора, указывающим его в сотнях вольт и приведенным в паспортных данных.

5. Неповторяющееся импульсное обратное напряжение Uобринmax –

максимальное допустимое мгновенное значение любого неповторяющегося напряжения, прикладываемого к диоду в обратном направлении.

6. Максимально допустимое постоянное обратное напряжение

Uобр max – напряжение, соответствующее началу процесса лавинообра-

зования в приборе (напряжение пробоя).

Большинство указанных параметров обычно приводится в техническом паспорте на прибор, а более подробно информация о параметрах, характеристиках и эксплуатационных свойствах – в технических условиях на прибор.

Особенности вольт-амперных характеристик выпрямительных диодов

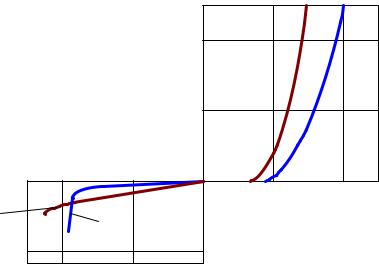

На рис. 2.9 представлена вольт-амперная характеристика кремниевого выпрямительного диода при различной температуре окружающей среды.

Максимально допустимые прямые токи кремниевых плоскостных диодов различных типов составляют 0,1 1600 А. Падение напряжения

на диодах при этих токах обычно не превышает 1,5 В. С увеличением температуры прямое падение напряжения уменьшается, что связано с уменьшением высоты потенциального барьера p–n-перехода и с перераспределением носителей заряда по энергетическим уровням.

Обратная ветвь вольт-амперной характеристики кремниевых диодов не имеет участка насыщения обратного тока, т. к. обратный ток в кремниевых диодах вызван процессом генерации носителей заряда

53

Диапазон рабочих температур для кремниевых выпрямительных диодов ограничивается значениями 60 125 C . Нижний предел ра-

бочих температур обусловлен различием температурных коэффициентов линейного расширения различных элементов конструкции диода: при низких температурах возникают механические напряжения, которые могут привести к растрескиванию кристалла. С уменьшением температуры также необходимо учитывать увеличение прямого падения напряжения на диоде, происходящее из-за увеличения высоты потенциального барьера на p–n-переходе.

Верхний предел диапазона рабочих температур выпрямительных диодов определяется резким ухудшением выпрямления в связи с ростом обратного тока – сказывается тепловая генерация носителей заряда в результате ионизации атомов полупроводника. Исходя из этого, верхний предел диапазона рабочих температур кремниевых выпрямительных диодов, как и большинства других полупроводниковых приборов, связан с шириной запрещенной зоны исходного полупроводникового материала.

54

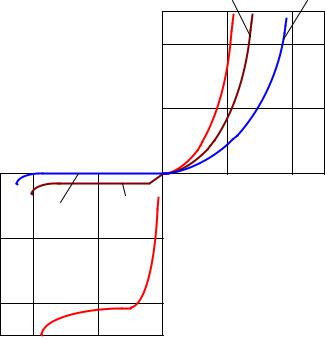

На рис. 2.10 представлена вольт-амперная характеристика германиевого выпрямительного диода при различной температуре окружающей среды.

Прямое напряжение на германиевом диоде при максимально допустимом прямом токе практически в два раза меньше, чем на кремниевом диоде. Это связано с меньшей высотой потенциального барьера германиевого перехода, что является достоинством, но, к сожалению, единственным.

Для германиевых диодов характерно существование обратного тока насыщения, что связано с механизмом образования обратного тока – процессом экстракции неосновных носителей заряда.

Плотность обратного тока в германиевых диодах значительно больше, т. к. при прочих равных условиях концентрация неосновных носителей заряда в германии на несколько порядков больше, чем в кремнии. Это приводит к тому, что для германиевых диодов пробой имеет тепловой характер. Поэтому пробивное напряжение с увеличением температуры уменьшается, а значения этого напряжения меньше пробивных напряжений кремниевых диодов.
