P1 = f(P2):

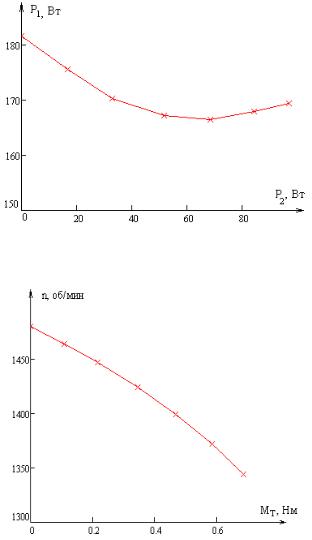

Механическая характеристика n = f(MT):
Выводы:
Регулировочная характеристика асинхронного двигателя n = f(f) представляет собой возрастающую линейную зависимость.
Рабочие характеристики:
n = f(P2) представляет собой убывающую зависимость, близкую к линейной;
MТ = f(P2), s = f(P2), η = f(P2) представляют собой возрастающие зависимости, близкие к линейным;
Iл = f(P2), P1 = f(P2) представляют собой зависимости, близкие к квадратичным;
cos φ = f(P2) представляет собой зависимость сложного вида.
Механическая характеристика n = f(MT) представляет собой убывающую зависимость, близкую к линейной.
6
Часть 2
Испытание генератора постоянного тока
Цель работы: Ознакомиться с устройством, принципом действия, основными характеристиками и методами испытаний генераторов постоянного тока.
Паспортные данные генератора постоянного тока:
Наименование параметра |
Значение |
|
|
Тип |
ПЛ-062 |
|
|
Мощность, Вт |
90 |
|
|
Номинальное напряжение питания обмотки якоря, В |
220 |
|
|
Номинальное напряжение питания обмотки возбуждения, В |
220 |
|
|
Номинальная частота вращения, об/мин |
1500 |
|
|
Номинальный ток якоря, А |
0,76 |
|
|
КПД, % |
57 |
|
|
Масса, кг |
4,4 |
|
|

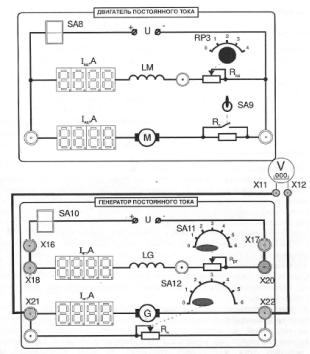

Схема для снятия характеристики холостого хода генератора с независимым возбуждением:
Еост=4,1 В
7
Результаты снятия характеристики холостого хода генератора с независимым возбуждением представлены в таблице 1.
Таблица 1
Iв, А |
0,022 |
0,047 |
0,07 |
0,095 |
0,12 |
0,135 |
0,157 |
|
|
|
|
|
|
|
|
Eявозр, В |
46,6 |
87,8 |
113 |
137 |
154 |
163 |
173 |
|
|
|
|
|
|
|
|
Eяубыв, В |
45 |
85 |
114 |
137 |
154 |
162 |
173 |
|
|
|
|
|
|
|
|

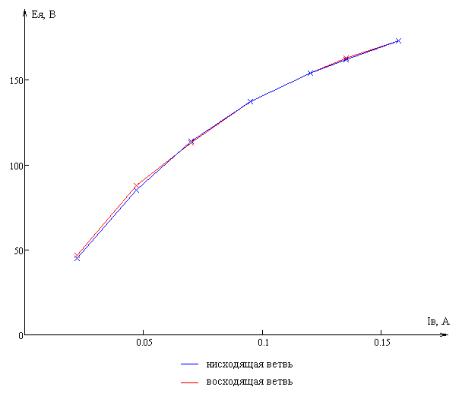

Характеристика холостого хода генератора с независимым возбуждением Ея = f(Iв):
8

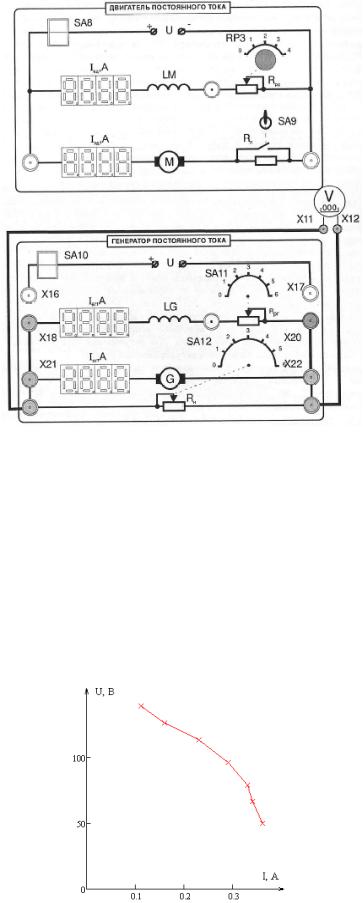

Схема для снятия внешней характеристики генератора с параллельным возбуждением:
Результаты снятия внешней характеристики генератора с параллельным возбуждением представлены в таблице 2.
Таблица 2
U, В |
139 |
126 |
113 |
96 |
79 |
66,5 |
50 |
|
|
|
|
|
|
|
|
I, А |
0,111 |
0,16 |
0,23 |
0,29 |
0,33 |
0,34 |
0,36 |
|
|
|
|
|
|
|
|
Внешняя характеристика генератора с параллельным возбуждением U = f(I):
9
Результаты снятия внешней характеристики генератора с независимым возбуждением представлены в таблице 3.
Таблица 3
U, В |
138 |
131 |
123 |
113 |
103 |
92 |
80 |
|
|
|
|
|
|
|
|
I, А |
0 |
0,077 |
0,156 |
0,254 |
0,351 |
0,446 |
0,55 |
|
|
|
|
|
|
|
|
Внешняя характеристика генератора с независимым возбуждением U = f(I):
Выводы:
Из характеристики холостого хода генератора независимого возбуждения Ея = f(Iв) видно, что график представляет собой часть петли гистерезиса, находящуюся в первом квадранте.
Из внешних характеристик генератора с параллельным возбуждением U = f(I) и генератора с независимым возбуждением U = f(I) видно, что вторая характеристика имеет убывающий линейный характер, в то время, как первая имеет вид ниспадающей кривой.
