7 ОСНОВЫ ЭЛЕКТРОНИКИ И ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ

7.1 Элементная база электронных устройств

7.1.1

Полупроводниковые материалы имеют удельное сопротивле-

ние:

1)больше, чем проводники;

2)больше, чем диэлектрики;

3)меньше, чем проводники;

4)равное диэлектрикам.

7.1.2

В электронике широко применяемым полупроводниковым материалом является:

1)оксид железа;

2)медь;

3)оксид кремния;

4)кремний.

7.1.3

На рисунке приведено условное обозначение:

1)выпрямительного диода;

2)биполярного транзистора;

3)тиристора;

4)полевого транзистора.

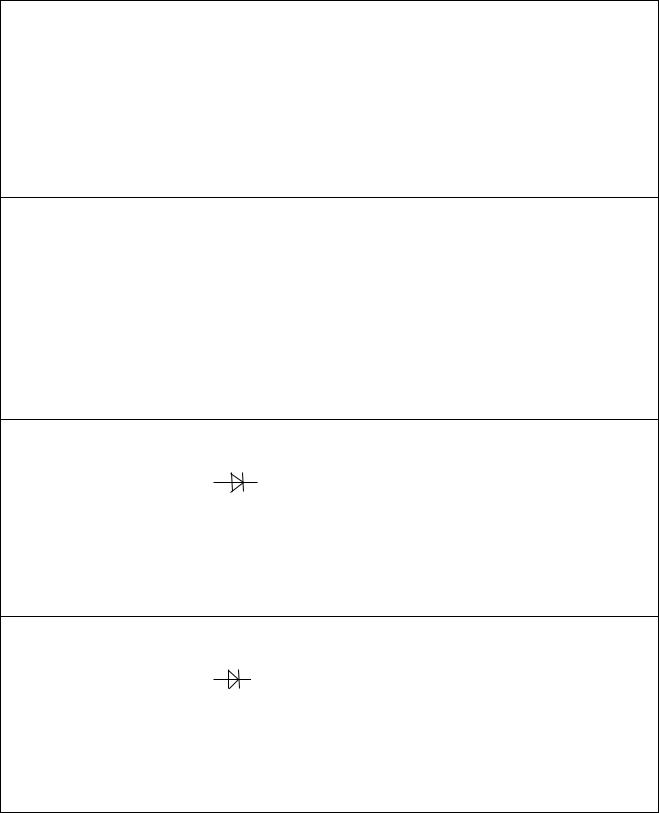

7.1.4

На рисунке приведено условное обозначение:

1)выпрямительного диода;

2)биполярного транзистора;

3)тиристора;

4)стабилитрона.

43

7.1.5

На рисунке приведено условное обозначение:

1)выпрямительного диода;

2)биполярного транзистора;

3)триодного тиристора;

4)стабилитрона.

7.1.6

На рисунке приведено условное обозначение:

1)выпрямительного диода;

2)биполярного транзистора;

3)триодного тиристора;

4)полевого транзистора.

7.1.7

На рисунке приведено условное обозначение:

1)выпрямительного диода;

2)биполярного транзистора;

3)триодного тиристора;

4)полевого транзистора.

7.1.8

На рисунке приведено условное обозначение:

1)полевого транзистора с изолированным затвором ;

2)биполярного транзистора;

3)триодного тиристора;

4)полевого транзистора.

44

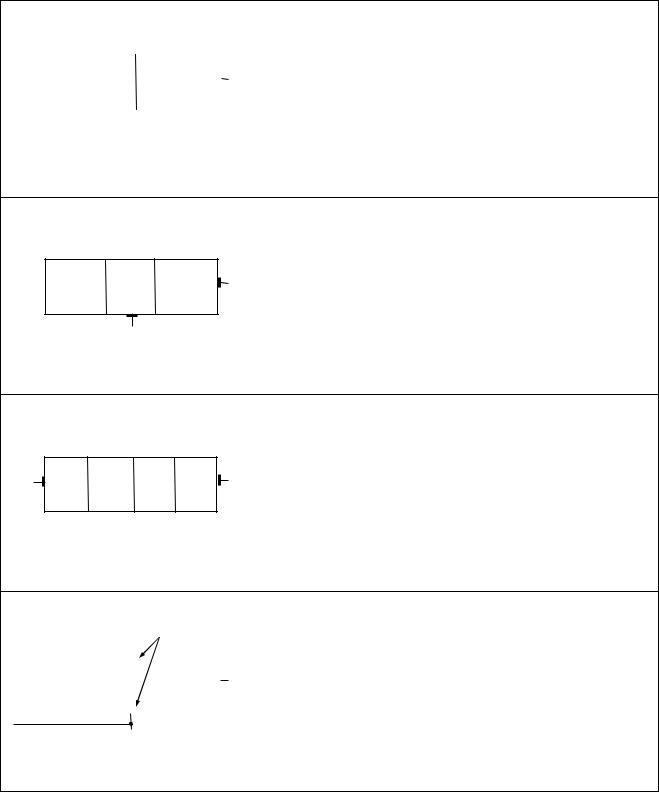

7.1.9

На рисунке изображена структура:

К



n

p

А





























1)тиристора;

2)выпрямительного диода;

3)полевого транзистора;

4)биполярного транзистора.

7.1.10

На рисунке изображена структура:

К

Э





p

n

p

















Б

1)тиристора;

2)выпрямительного диода;

3)полевого транзистора;

4)биполярного транзистора.

7.1.11

На рисунке изображена структура:

К

A

p

n p n



1)выпрямительного диода;

2)диодного тиристора;

3)полевого транзистора;

4)биполярного транзистора.

7.1.12

















































p

На рисунке изображена структура:





























И





С































n

1)

биполярного транзистора;











































2)

выпрямительного диода;



























З

3)

тиристора;























































4)

полевого транзистора.

45

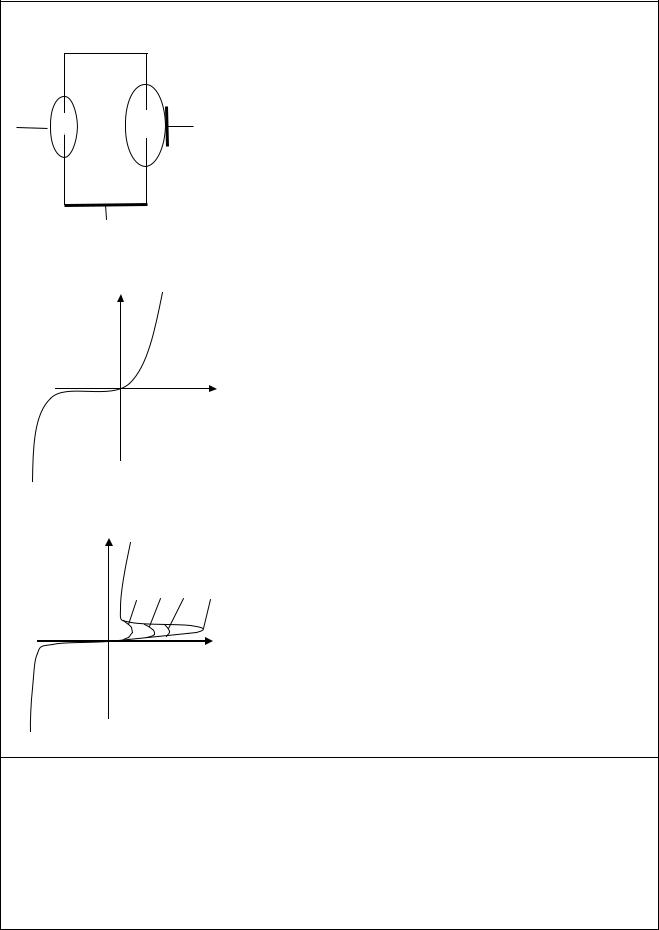

7.1.13

На рисунке изображенa структура:

n

Э







1)

тиристора;







2)

биполярного транзистора;



p

p

К



3)

стабилитрона;

























4)

полевого транзистора.























Б





















7.1.14

























На рисунке изображена вольт-амперная







Iпр



характеристика:













1)

тиристора;

-Uобр







2) выпрямительного диода;











Uпр

3)

полевого транзистора;











4)

биполярного транзистора.



















-Iобр





















7.1.15



















Iпр



На рисунке изображена вольт-амперная













характеристика:







Iу1 Iу2 Iу3 Iу=0

1)

триодного тиристора;

-Uобр













2)

стабилитрона;























Uпр

3) полевого транзистора;













4)

биполярного транзистора.

-Iобр

7.1.16

Транзистор имеет:

1)3 вывода;

2)2 вывода;

3)4 вывода;

4)6 выводов.

46

7.1.17

Полупроводниковый стабилитрон – полупроводниковый диод напряжение на котором в области электрического пробоя слабо зависит от тока и который служит для:

1)генерации переменного напряжения;

2)усиления напряжения;

3)стабилизации напряжения;

4)выпрямления переменного напряжения;

7.1.18

Тиристором называют полупроводниковый прибор с тремя или более p-n переходами, вольт-амперная характеристика которого имеет участок с отрицательным дифференциальным сопротивлением и который используется в электронных цепях для:

1)генерации;

2)переключения;

3)выпрямления;

4)усиления;

7.1.19

Один из выводов биполярных транзисторов называется:

1)анодом;

2)катодом;

3)эмиттером;

4)заземлением;

7.1.20

Полевым транзистором называют электропреобразовательный прибор, в котором ток канала управляется электрическим полем, и предназначен для:

1)усиления мощности электромагнитных колебаний;

2)выпрямления напряжения;

3)стабилизации напряжения;

4)переключения в цепях переменного тока.

47
