Материал: e
3. Сметно
– экономическая часть.
Исходные данные.
-
Район строительства –Новосибирская область;
-
Техническая категория дороги-III;
-
Длина участка-4,57 километров;
-
Конструкция дорожной одежды:

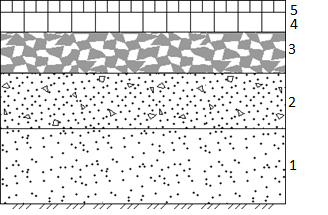

Рисунок 3.1 Второй вариант дорожной одежды капитального типа:
1. Песок крупный, с содержанием пылевато-глинистой фракции 0%, h=40 см;
2. Смеси щебеночные с непрерывной гранулометрией С1-40 мм, h=34 см;
3. Готовые песчано-щебеночные смеси 1 класса прочности, укрепленные портландцементом М-40 в количестве 4-6%, h=17 см;
4. Асфальтобетон горячей укладки пористый I марки из мелкозернистой щебеночной (гравийной) смеси марка битума БНД-60/90, h=7см;
5. Асфальтобетон горячей укладки плотный I марки, из щебеночной (гравийной) смеси типа А, марка битума БНД/БН-40/60, h= 4 см.
Таблица
3.1 Ведомость объемов работ
|
№ |
Наименование работ |
Ед.изм |
Количество |
|
1 |
2 |
3 |
4 |
|
1 |
ГЭСН 27-04-001-1 Песок крупный, с содержанием пылевато-глинистой фракции 0% |
100 м3 |
398,26 |
|
2 |
ГЭСН 27 -04 -001 -4 Смеси щебеночные с непрерывной гранулометрией С1-40 мм |
1000 м2 |
|
|
3 |
ГЭСН 27-01-004-3 Готовые песчано-щебеночные смеси 1 класса прочности, укрепленные портландцементом М-40 в количестве 4-6% |
1000 м2 |
36,56 |
|
4 |
ГЭСН 27 -06 -026 -1 Розлив вяжущего материала СГ 130/200 |
1 т |
29,24 |
|
5 |
ГЭСН 27-06 -020-8 Асфальтобетон горячей укладки пористый I марки из мелкозернистой щебеночной (гравийной) смеси марка битума БНД-60/90 |
1000 м2 |
36,56 |
|
6 |
ГЭСН 27-06 -020-1 Асфальтобетон горячей укладки плотный I марки, из щебеночной (гравийной) смеси типа А, марка битума БНД/БН-40/60 |
1000 м2 |
36,56 |
|
Составил: Власов С. А. Проверил: Голубина М.А. |
|||
Таблица
3.2. Ведомость источников получение
материалов и расстояние перевозки.
|
№ |
Наименование материалов |
Поста-щик |
Стоимо-сть услуг |
Доля поставщика |
Транспортная схема |
|||
|
От станции отправления до станции назначения |
От станции назначения до места работ |
|||||||
|
Наименование станции |
Расстояние, км |
Вид транспорта |
Расстояние, км |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
Песок крупный, с содержанием пылевато-глинистой фракции 0% |
Карьер песка |
не треб. |
100% |
- |
- |
КамАЗ 5511 |
6,5 |
|
2 |
Вода |
Местный источник |
не треб. |
100% |
- |
- |
ПМ – 130 |
1 |
|
3 |
Смеси щебеночные с непрерывной гранулометрией С1-40 мм |
Карьер щебня |
не треб. |
100% |
- |
- |
КамАЗ 5511 |
5,9 |
|
4 |
Битум СГ 130/200 |
АБЗ |
не треб. |
100% |
- |
- |
ДС – 39 |
7 |
|
5 |
Асфальтобетон горячей укладки пористый I марки из мелкозернистой щебеночной (гравийной) смеси марка битума БНД-60/90 |
АБЗ |
не треб. |
100% |
- |
- |
КамАЗ 5511 |
7 |
|
6 |
Асфальтобетон горячей укладки плотный I марки, из щебеночной (гравийной) смеси типа А, марка битума БНД/БН-40/60 |
АБЗ |
не треб. |
100% |
- |
- |
КамАЗ 5511 |
7 |
|
7 |
Поковки из квадратных заготовок |
Склад |
не треб. |
100% |
- |
- |
ГАЗ –53 |
12 |
|
8 |
Пиломатериал хвойных пород бруски обрезные длиной 4 – 6,5 м шириной 75 – 150 мм, толщенной 40 – 75 мм, III сорт |
Склад |
не треб. |
100% |
- |
- |
ГАЗ – 53 |
12 |
|
9 |
песчано-щебеночные смеси 1 класса прочности, укрепленные портландцементом |
ЦБЗ |
не треб. |
100% |
- |
- |
Цементовоз |
2,3 |
|
Составил: Власов С. А. Проверил: Голубина М.А |
||||||||
-
Расчет сметной стоимости материалов.
Форма №14
Калькуляция №1
Транспортных расходов 1т песка на трассу.
Составлена в ценах 2000г.
Исходные данные:
-
Вид отпускной цены – франко – транспортное средство (ФТС).
-
Наименование поставщика – карьер песка.
-
Доля поставщика – 100%.
-
Автомобильные перевозки:
а) класс груза-I ТСЦА стр.36 п.89.
б) район строительства: Новосибирская область.
в) надбавки-нет.
г) тариф-стр.48 ТСЦА
|
№ |
Наименование операций |
Наименование конечных пунктов перевозки |
Расстояние перевозки
|
Стоимость перевозки 1т.руб. |
|
|
Формула подсчета |
Всего |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Автомобильные перевозки |
Карьер песка |
6,6 |
10,43 |
10,43 |
|
2 |
Разгрузка |
Трасса |
- |
0,0 |
0,0 |
|
|
Итого |
|
|
10,43 |
10,43 |
Составил: Власов С. А. Проверил: Голубина М. А.
Форма
№14
Калькуляция №2
Транспортных расходов 1т щебеночной смеси с непрерывной гранулометрией С1-40 мм на дорогу.
Составлена в ценах 2000г.
Исходные данные:
1. Вид отпускной цены – франко – транспортное средство (ФТС).
2. Наименование поставщика – карьер щебня.
3. Доля поставщика – 100%.
4. Автомобильные перевозки:
а) класс груза-II ТСЦА стр.37 п.137.
б) район строительства: Новосибирская область.
в) надбавки-нет.
г) тариф-стр.48 ТСЦА
|
№ |
Наименование операций |
Наименование конечных пунктов перевозки |
Расстояние перевозки
|
Стоимость перевозки 1т.руб. |
|
|
Формула подсчета |
Всего |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Автомобильные перевозки |
Карьер щебня |
5,9 |
9,73 |
9,73 |
|
2 |
Разгрузка |
Трасса |
- |
0,0 |
0,0 |
|
|
Итого |
|
|
9,73 |
9,73 |
Составил: Власов С. А. Проверил: Голубина М. А.
Форма
№14
Калькуляция №4
Транспортных расходов 1т асфальтобетон всех типов на трассу.
Составлена в ценах 2000г.
Исходные данные:
1. Вид отпускной цены – франко – транспортное средство (ФТС).
2. Наименование поставщика –АБЗ.
3. Доля поставщика – 100%.
4. Автомобильные перевозки:
а) класс груза-I ТСЦА стр.34 п.4.
б) район строительства: Новосибирская область.
в) надбавки-нет.
г) тариф-стр.42 ТСЦА
|
№ |
Наименование операций |
Наименование конечных пунктов перевозки |
Расстояние перевозки
|
Стоимость перевозки 1т.руб. |
|
|
Формула подсчета |
Всего |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Автомобильные перевозки |
АБЗ-дорога |
7 |
22,18 |
22,18 |
|
2 |
Разгрузка |
- |
- |
0,0 |
0,0 |
|
|
Итого |
|
|
22,18 |
22,18 |
Составил: Власов С. А. Проверил: Голубина М. А.
Форма
№14
Калькуляция №3
Транспортных расходов 1т битума а/б пористый СГ 130/200.
Составлена в ценах 2000г.
Исходные данные:
1. Вид отпускной цены – франко – транспортное средство (ФТС).
2. Наименование поставщика – АБЗ.
3. Доля поставщика – 100%.
4. Автомобильные перевозки:
а) класс груза-I ТСЦА стр.34 п.13.
б) район строительства: Новосибирская область.
в) надбавки-30% ТСЦА стр.33п5.
г) тариф-стр.42 ТСЦА
|
№ |
Наименование операций |
Наименование конечных пунктов перевозки |
Расстояние перевозки
|
Стоимость перевозки 1т.руб. |
|
|
Формула подсчета |
Всего |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Автомобильные перевозки |
АБЗ-дорога |
7 |
22,18 |
28,83 |
|
2 |
Разгрузка |
- |
- |
0,0 |
0,0 |
|
|
Итого |
|
|
22,18 |
28,83 |
Составил: Власов С. А. Проверил: Голубина М. А.
Форма
№14
Калькуляция №6
Транспортных расходов 1т пиломатериала.
L=4,65м
Составлена в ценах 2000г.
Исходные данные:
1. Вид отпускной цены – франко – транспортное средство (ФТС).
2. Наименование поставщика – склад.
3. Доля поставщика – 100%.
4. Автомобильные перевозки:
а) класс груза-I ТСЦА стр.3 п.71.
б) район строительства: Новосибирская область.
в) надбавки-нет.
г) тариф-стр.39 ТСЦА
|
№ |
Наименование операций |
Наименование конечных пунктов перевозки |
Расстояние перевозки
|
Стоимость перевозки 1т.руб. |
|
|
Формула подсчета |
Всего |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Погрузка |
Склад |
- |
12,75 |
12,75 |
|
2 |
Автомобильные перевозки |
Склад - трасса |
12 |
19,38 |
19,38 |
|
3 |
Разгрузка |
Трасса |
- |
10,57 |
10,57 |
|
|
Итого |
|
|
42,7 |
42,7 |
