Материал: Белозеров В.И., Жук М.М., Кузина Ю.А., Терновых М.Ю. Физика и эксплуатационные режимы реактора ВВЭР-1000

Объемный расход теплоносителя определяется по паспортным напорным характеристикам ГЦН, содержащимся в паспортах на выемные части ГЦН, установленные на блоке АЭС. Расчет производится на основе коэффициентов аппроксимации напорных характеристик по формуле:

где Qi – объёмный расход теплоносителя по i-й петле, м3/ч; А,В,С – коэффициенты напорных характеристик ГЦН; F – частота питания ГЦН, Гц; Fном – номинальная частота питания ГЦН 50,0 Гц; Hi – напор ГЦН, м.

В каждой нитке петли находится одно термосопротивление, по сигналу которого рассчитана температура Ттс, и две термопары, по сигналам которых рассчитаны температуры Ттп1 и Ттп2. Результирующее значение температуры в нитке i-й петли определяется следующим образом:

где: K1, K2 – весовые коэффициенты для термосопротивления и термопар.

По результирующему значению температуры в нитке петли рассчитываются плотность теплоносителя и энтальпия.

Тепловая мощность петли первого контура определяется следующим образом:

где Nпт(i) – тепловая мощность петли, МВт; Gпт(i) – массовый расход теплоносителя в петле первого контура, кт/ч; Iгп(i) – энтальпия теплоносителя в горячей нитке, кДж/кг; Ixн(i) – энтальпия теплоно-

141

сителя в холодной нитке, кДж/кг; 3600 – коэффициент размерности; i – номер петли.

Суммарная тепловая мощность петель первого контура определяется следующим образом:

где N1к – тепловая мощность всех петель первого контура, МВт; Nпт(i) – тепловая мощность i-й петли первого контура, МВт; NГЦН – дополнительная мощность, вносимая ГЦН (МВт) и тепловые потери в первом контуре.

Погрешность определения мощности по параметрам 1-го контура составляет ±1,63 % [8].

6.4. Определение тепловой мощности по 2-му контуру

В ВМПО «Хортица» массовый расход питательной воды по i-й петле в парогенераторе рассчитывается из объёмного расхода питательной воды с учётом тарировки расходомерных шайб:

где Gпв(i) – массовый расход питательной воды по i-й петле 2-го контура, кт/ч; Qпв(i) – измеренный объёмный расход питательной

воды по i-й петле 2-го контура, тыс. м3/ч; ρтар – плотность питательной воды при тарировке расходомерной шайбы, кг/м3; ρпв(i) – плотность питательной воды в петле 2-го контура при измеренной температуре и давлении, кг/м3.

Тепловая мощность по одной петле второго контура определяется следующим образом:

где Nпт(i) – тепловая мощность i-й петли 2-го контура, МВт; Gпв(i) – расход питательной воды по i-й петле 2-го контура (по одной из расходомерных шайб RL71–74F01), кт/ч; Iп – энтальпия пара, кДж/кг; IПВ(i) – энтальпия питательной воды i-й нитки, кДж/кг; 3600

– коэффициент размерности; i – номер петли.

142

Суммарная тепловая мощность петель второго контура определяется следующим образом:

где: N2к – тепловая мощность петель второго контура, МВт; Nпт(i) – тепловая мощность петли второго контура, МВт.

Погрешность определения мощности по параметрам 2-го контура составляет ±1,66 % [8 ].

6.5.Определение тепловой мощности по ПВД

ВВМПО «Хортица» тепловая мощность по одной нитке ПВД определяется следующим образом:

где Nпт(i) – тепловая мощность i-й нитки ПВД, МВт; Gпдм(i) – расход питательной воды i-й нитки после ПВД (по одной из расходо-

мерных шайб RL61–62F01), кт/ч; Iп – энтальпия пара, кДж/кг; Iпв – энтальпия питательной воды, кДж/кг; 3600 – коэффициент размерности; i – номер нитки.

Суммарная тепловая мощность второго контура по ПВД опре-

где Nпвд – суммарная тепловая мощность второго контура по ПВД, МВт; Nпт(i) – достоверная тепловая мощность петли второго контура по расходу питательной воды после ПВД, МВт.

Погрешность определения мощности по ПВД составляет ±2,35 % [8].

6.6. Определение коэффициентов неравномерности распределения энерговыделения

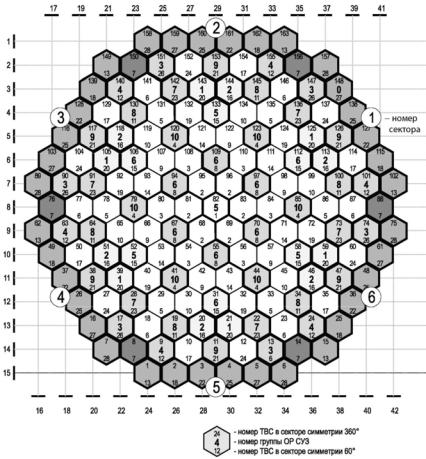

На рис. 6.3 приведено расположение ОР СУЗ и номера ячеек ТВС в реакторе ВВЭР-1000.

143

Рис. 6.3. Расположение ОР СУЗ и номера ячеек ТВС

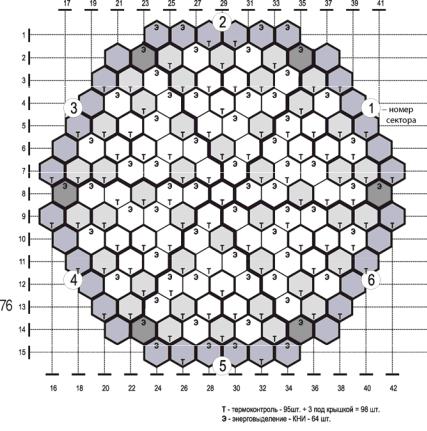

На рис. 6.4 приведена картограмма расположения датчиков термоконтроля и каналов нейтронного измерения. Сигналы с датчиков термоконтроля и энерговыделения заводятся в СВРК и участвуют в расчётах мощностей и полей энерговыделения. ВМПО «Хортица» при расчёте нейтронного поля разбивает каждую из 163 ТВС по высоте на 16 участков (m = 1, ..., 16).

144

Рис. 6.4. Картограмма размещения датчиков термоконтроля и каналов нейтронного измерения серийного реактора ВВЭР-1000

Таким образом, получается 163 16 = 2608 участков в активной зоне. Среднее энерговыделение по 2608 (j = i m = 2608) участкам вычисляется следующим образом:

Коэффициент неравномерности распределения энерговыделения по активной зоне kvj для каждого из 2608 участков (j = 1, ..., 2608) рассчитывается следующим образом:

145
