Архитектурно-строительный проект швейного предприятия

ВВЕДЕНИЕ

Целью данной работы является выполнение архитектурно-строительной части проекта швейного предприятия. Согласно исходным данным необходимо спроектировать план этажа и генеральный план территории швейного предприятия.

При проектировании предприятия необходимо учесть условия строительства: климатические особенности - температуру и влажность воздуха в различные периоды года, атмосферные осадки, направление преобладающих ветров и их силу; геологические особенности - характеристика грунта и глубина его промерзания.

В ходе привязки промышленного предприятия к условиям строительства выполняют следующие проектные работы: определяют координаты и отметки частей зданий и сооружений (ориентацию продольных осей), класс предприятия по характеру производственных вредностей, зоны территорий, расстояния между зданиями, элементы благоустройства.

На основе этих данных проектируется генеральный план территории промышленного предприятия и выполняется объемно-планировочное решение главного корпуса.

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ

Исходными данными для проектирования предприятия являются:

а) город, для которого проектируется предприятие: г. Владивосток;

б) серия на железобетонные конструкции главного корпуса: ИИ-04;

в) сведения по объемно-планировочному решению главного корпуса:

габариты корпуса: 60х24 м

этажность: 4 этажа;

сетка колонн: 6х6 м;

Поэтажная планировка с площадями цехов предприятия представлена на рисунке 1.1.

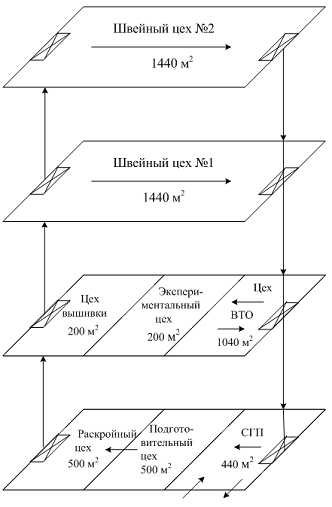

Рисунок 1.1 - Схема поэтажной планировки швейного предприятия

г) этаж главного корпуса, подлежащий разработке: 1;

д) титульный список объектов проектирования представлен в таблице 1.1.

Таблица 1.1 - Титульный список объектов на территории предприятия

Примечание: бытовой корпус проектируется пристроенным к главному.

КЛИМАТ ПУНКТА ПРОЕКТИРОВАНИЯ

Проектируемое предприятие располагается в г. Владивосток, который относится ко II климатическому району, подрайону Г. Для него характерен следующий климат: среднемесячная температура воздуха в январе -5…-14˚С. Среднемесячная температура воздуха в июле 12…21˚С. Среднемесячная относительная влажность воздуха более 75%. Средняя скорость ветра за три зимних месяца 5 и более м/сек. Особые физико-геологические условия климатического района: на отдельных участках сейсмичность 7-9 баллов. Имеются территории с просадочными грунтами. Природно-климатические факторы, определяющие общность типологических требований к зданиям и сооружениям: умеренная зима, обусловливающая необходимую теплозащиту зданий и сооружений. Высота снежного покрова 14 см. значительная продолжительность отопительного периода.

Значения температуры наружного воздуха в г. Владивосток представлены в таблице 2.1.

Таблица 2.1 - Температура наружного воздуха

Значения относительной влажности воздуха для пункта проектирования представлены в таблице 2.2.

Таблица 2.2 - Относительная влажность воздуха

Данные об атмосферных осадках и снежном покрове в г.Владивосток представлены в таблице 2.3.

Таблица 2.3 - Атмосферные осадки и снежный покров

Повторяемость скорости ветра в г. Владивосток для летнего и зимнего периода представлена в таблице 2.4.

Таблица 2.4 - Повторяемость скорости ветра

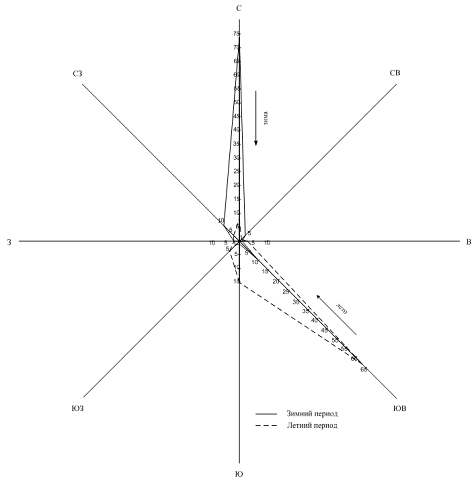

Рисунок 2.1 - Роза ветров

Роза ветров для летнего и зимнего периода, согласно сведениям о повторяемости ветра по направлениям, представлена на рисунке 2.1.

Анализ розы ветров показал, что господствующим ветром в летний период, является юго-восточный ветер; в зимний период - северный. Исходя из этого, продольные оси здания необходимо располагать с юго-запада на северо-восток.

ГЕНЕРАЛЬНЫЙ ПЛАН ПРОМЫШЛЕННОГО ПРЕДПРИЯТИЯ

Генеральный план - план промышленной площадки с нанесением зданий, сооружений, элементов благоустройства и инженерных коммуникаций. Генплан проектируется по СП 1 8.13330.2011.

На генплане в М 1:500 изображаются:

    -    здания с указанием отмостки, дверей, ворот, этажности (титульный список объектов представлен в таблице 1.1);

    -    дороги и подъезды к зданиям;

    -    ограждение территории;

    -    ворота для проезда автотранспорта.

При компоновке генплана учитывают направления ветров - с наветренной стороны размещают здания, не загрязняющие атмосферу, с подветренной стороны (по отношению к другим зданиям) - загрязняющие её.

Ориентация продольных осей здания представлена на рисунке 3.1. Характеристика генплана представлена в таблице 3.1.

Рисунок 3.1 - Ориентация продольных осей здания

Таблица 3.1 - Характеристика генплана

Штр = 665 × 0,75 / 750 = 0,665 м

Ширина тротуара принимается 2 м.

РАСЧЕТ САНИТАРНО-ГИГИЕНИЧЕСКИХ ПОМЕЩЕНИЙ

К санитарно-гигиеническим помещениям относятся: гардеробно-душевые блоки, включающие гардеробные, душевые и умывальные; уборные, помещения личной гигиены женщин, курительные, помещения для отдыха.

Исходные данные к расчету санитарно-гигиенических помещений следующие:

-   число смен;

-          количество производственных рабочих, специалистов, ремонтников и их разделение на мужчин и женщин.

Число производственных рабочих рассчитывается по значениям площадей помещений, заданных в схеме поэтажной планировки, путём деления площадей на условную норму площади на одного рабочего. Данные по расчету количества рабочих приведены в таблице 4.1.

Таблица 4.1 - Сведения по числу рабочих

Условно примем, что предприятие работает в две смены. Смены условно равны, следовательно, в две смены будет работать 1226 человек.

На швейных предприятиях производственные рабочие делятся на женщин и мужчин в соотношении 90 к 10%, следовательно, на предприятии 1104 женщины и 122 мужчины.

Ремонтники входят в состав производственных рабочих мужчин и составляют 5% от общего числа производственных рабочих. 2/3 всех ремонтников работает в первую смену, а 1/3 - во вторую.

Специалисты составляют 5% от общего числа производственных рабочих, и делятся на женщин и мужчин в соотношении 90 к 10%. Распределение специалистов по сменам производится так же как и ремонтников.

Распределение работающих по сменам приведено в таблице 4.2.

Таблица 4.2 - Распределение работающих по сменам и подгруппам
