Материал: Архитектурная акустика
Таблица 3 - Эквивалентные площади звукопоглощения поверхности зала (переменные)
|
Заполнение зала |
S(m2) |
Эквивалентная площадь |
|||||||
|
|
|
125Гц |
500 Гц |
2000 Гц |
|||||
|
|
|
Z |
Z·S |
Z |
Z·S |
Z |
Z·S |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||
|
Кресло при 70% |
24,43 |
0,25 |
6,11 |
0,40 |
9,77 |
0,45 |
10,99 |
||
|
Кол-во людей при 70% |
99 |
0,25 |
24,75 |
0,40 |
39,6 |
0,45 |
44,55 |
||
|
Столы при 70 % |
2,24 |
0,02 |
0,04 |
0,03 |
0,07 |
0,04 |
0,09 |
||
|
Ковер при 70 % |
16,07 |
1,29 |
0,20 |
3,21 |
0,27 |
4,34 |
|||
|
Конструкции из дерева при 70 % |
19,96 |
0,02 |
0,40 |
0,03 |
0,60 |
0,04 |
0,80 |
||
|
Жалюзи при 70 % |
62,08 |
0,04 |
2,48 |
0,04 |
2,48 |
0,30 |
18,62 |
||
|
А переменная при 70% |
35,07 |
55,73 |
79,39 |
||||||
|
Кресло при 100% |
34,9 |
0,25 |
8,73 |
0,40 |
13,96 |
0,45 |
15,71 |
||
|
Кол-во людей при 100% |
141 |
0,25 |
35,25 |
0,40 |
56,40 |
0,45 |
63,45 |
||
|
Столы при 100 % |
3,2 |
0,02 |
0,06 |
0,03 |
0,1 |
0,04 |
0,13 |
||
|
Ковер при 100 % |
22,95 |
0,08 |
1,84 |
0,20 |
4,59 |
0,27 |
6,20 |
||
|
Конструкции из дерева при 100 % |
28,52 |
0,02 |
0,57 |
0,03 |
0,86 |
0,04 |
1,14 |
||
|
Жалюзи при 100% |
88,68 |
0,04 |
3,55 |
0,04 |
0,30 |
26,60 |
|||
|
А переменная при 100 % |
50,00 |
79,46 |
113,23 |
||||||
|
А общ = А пер + А пост |
70% |
219,2 |
308,90 |
267,33 |
|||||
|
А общ = А пер + А пост |
100% |
234,1 |
332,61 |
301,17 |
|||||
Определение времени реверберации
Время реверберации определяется по формуле:
где
- средний коэффициент
звукопоглощения;
- объем помещения (м3)
- площадь помещения (м2)
Для определения времени реверберации
в помещении необходимо определить его объем (м3), суммарная площадь
ограничивающих поверхностей
(м2), эквивалентную площадь
звукопоглощения
(м2).
Последняя величина определяется обычно при 70% заполнении зала для 3 частот
125, 500, 200 Гц.
Vобщ=1483,35 м3
Vступени =62,12 м3
Vпотолок=101,14 м3
Vзала= Vобщ - Vступени -Vпотолок =1483,35 (м3)-62,12 (м3)-101,14 (м3)=1320,09 (м3)
Площадь (S) зрительного зала составляет: S = а·b;
S = 15,05·14,05 = 224,75(м2)
Сумма площадей внутренних ограждений (Sобщ.):
Sобщ = Sстен + Sпотолка + Sпола
=248,05(м2)+224,75(м2)+224,75(м2)=697,55 (м2)
Определяют
по формуле:
,
где
- сумма произведений коэффициентов
звукопоглощения
отдельных
поверхностей на их площади (м2);
- сумма эквивалентных площадей
звукопоглощения зрителями и креслами (м2);
- средний коэффициент добавочного
звукопоглощения.
Таблица 4 - Средний коэффициент
звукопоглощения ()
|
Гц |
70% |
100% |
|
125 |
0,31 |
0,34 |
|
500 |
0,44 |
0,48 |
|
2000 |
0,38 |
0,43 |
Таблица 5 - Время реверберации
|
Частоты, Гц |
Время реверберации |
|
|
|
70% |
100% |
|
125 |
|
|
|
500 |
|
|
|
2000 |
|
|
Определение времени запаздывания первых
отражений от потолка и стен
Таблица - Определение времени запаздывания
Наименование №
точки L1, (от источника до 1 отраж) L2 (от 1
отраж. до точки) Ro (прям звук) (L1+L2)- -Ro
(запаздывание луча)
(время
|
запаздывания) |
|
|||||
|
1 |
2 |
3 |
4 |
6 |
7 |
|
|
От потолка |
1 2 3 4 5 6 7 8 |
4,14 4,14 4,42 4,42 3,91 3,91 5,45 5,45 |
5,39 5,39 6,56 6,56 9,41 9,41 9,14 9,14 |
6,95 6,95 9,68 9,68 11,58 11,58 12,01 12,01 |
2,58 2,58 1,30 1,30 1,74 1,74 2,58 2,58 |
0,008 0,008 0,004 0,004 0,005 0,005 0,008 0,008 |
|
От боковых экранов |
1 2 3 4 5 6 7 8 |
2,49 2,49 2,55 2,55 2,60 2,60 3,27 3,27 |
9,08 9,08 11,45 11,45 12,94 12,94 11,34 11,34 |
6,95 6,95 9,68 9,68 11,58 11,58 12,01 12,01 |
4,62 4,62 4,32 4,32 3,96 3,96 2,60 2,60 |
0,013 0,013 0,013 0,013 0,012 0,012 0,008 0,008 |

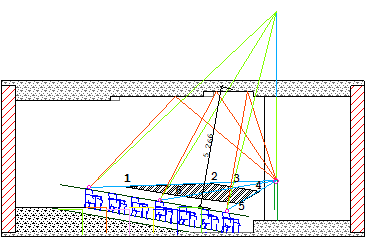

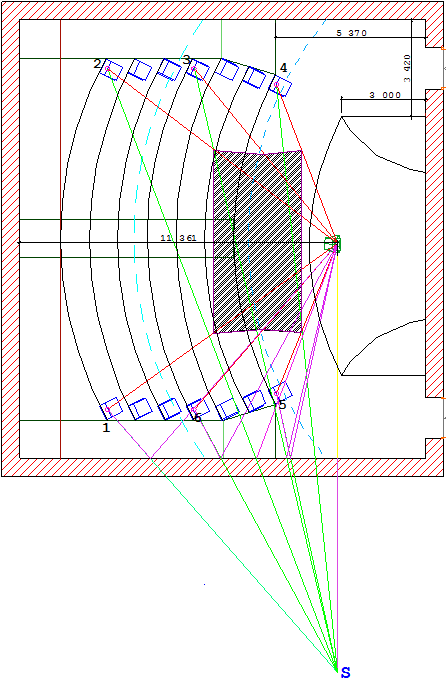

Геометрическая проверка:
, где
=50 млс или 17 м.
От потолка:
Для точек 1,2
;
Для точек 3,4
;
Для точек 5,6
;
Для точек 7,8
.
От боковых экранов:
Для точек 1,2
;
Для точек 3,4
;
Для точек 5,6
;
Для точек 7,8
.
Расчет коэффициента разборчивости
речи
Таблица 7 - Расчет коэффициента разборчивости речи (артикуляции)
|
|
70% |
100% |
|
500 |
1,15 |
1,45 |
|
2000 |
0,81 |
1,08 |
; где
Гц при 70 %
Гц при 100 %
Гц при 70 %
Гц при 100 %
Вывод
Благодаря архитектурной планировке зала: расположение кресел, форме стен, габаритов помещения, выбранным материалам с низким коэффициентом поглощения, использованию звукоотражающий экранов, обеспечивается слышимость во всех точках зала и не создаётся эхо.
С учетом правильной планировки на
стадии проектирования в дальнейшем не требуется дополнительных затрат на улучшение
акустических средств.
Список литературы
1. Гусев Н.М., Климов П.П. Строительная физика. М: 1965
. Ковригин С.Д. Архитектурно-
строительная акустика. М: «Высшая школа», 1980
ПРИЛОЖЕНИЕ
