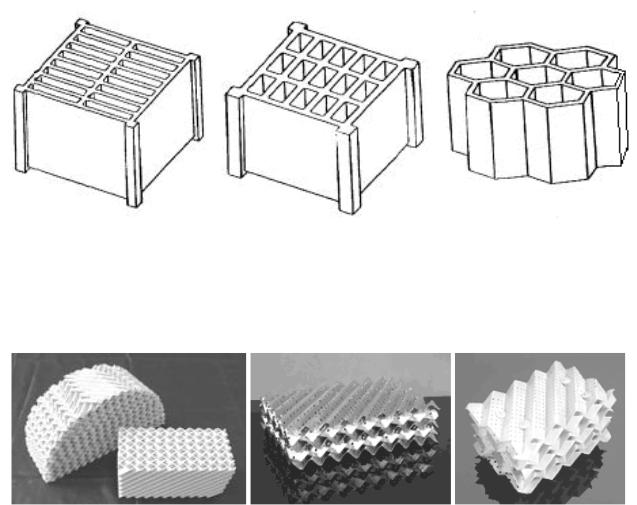

Рис. 9. Блочные насадки:

а – щелевые блоки; б – решетчатые блоки; в – сотовые блоки

а

б

в

Рис. 10. Внешний вид блочных насадок:

а – керамической; б – металлической; в – пластмассовой

Частный случай блочной насадки – рулонные насадки (рис. 11). Эти насадки изготовлены из гофрированных листов их скручиванием в рулон. Такой способ изготовления прост, дёшев и позволяет получить насадку цилиндрической формы под заданный диаметр колонны.

Хордовые и кусковые насадки

Наиболее простыми в изготовлении являются хордовые и кусковые насадки. Хордовая насадка представляет собой ряд решёток из пластин, поставленных на ребро. Хордовые насадки обычно применяются в градирнях. В качестве насадок применяют также кокс и дробленый кварц, засыпаемые в виде кусков размером 25–100 мм и образующие кусковую насадку. Хордовая и кусковая насадки обладают относительно небольшой удельной поверхностью.

11

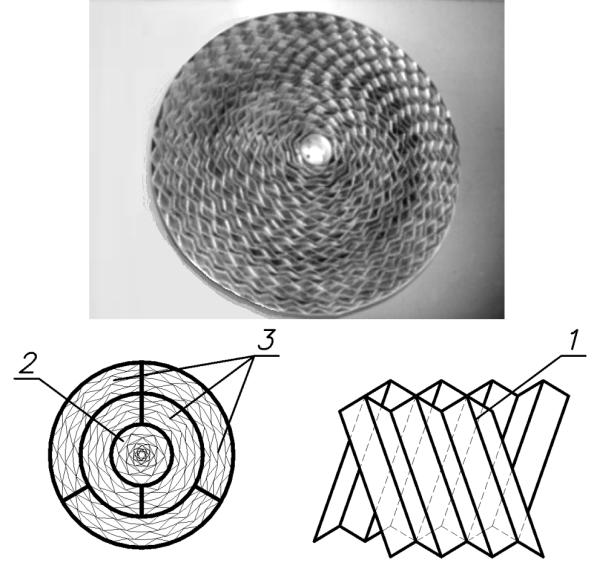

Рис. 11. Регулярная рулонная насадка «Инжехим»:

1 – гофры смежных листов; 2 – центральный пакет; 3 – остальные пакеты

Расположение насадок в колоннах

В массообменной колонне (рис. 12) (абсорбционной, ректификационной или экстракционной) насадка укладывается на опорные решётки. Для укладки насадки в колонну предусмотрены погрузочные и разгрузочные люки.

Высота слоя (секции, сегмента) насадки определяется тремя факторами. Во-первых, необходимо равномерное орошение насадки. Равномерности

орошения добиваются с помощью распределителей жидкости. Однако при значительной высоте слоя насадки эта равномерность нарушается – жидкость стремится течь преимущественно возле стенок аппарата. Поэтому высоту слоя делают относительно небольшой (3–5 м), а после каждого слоя устанавливают перераспределительное устройство (рис. 13).

12

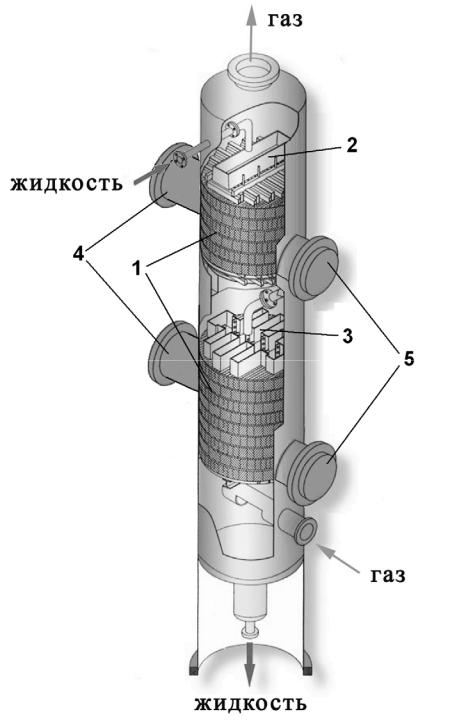

Рис. 12. Схема насадочной колонны (абсорбера):

1 – слои насадки; 2 – распределительное устройство; 3 – перераспределительное устройство; 4 – люки для загрузки

насадки; 5 – люки для выгрузки насадки

Во-вторых, если насадка изготовлена из хрупких материалов (керамики, пластмассы), нижние слои насадки могут быть раздавлены весом насадки.

В-третьих, высота слоя насадки ограничена прочностью опорной решёт-

ки.

13

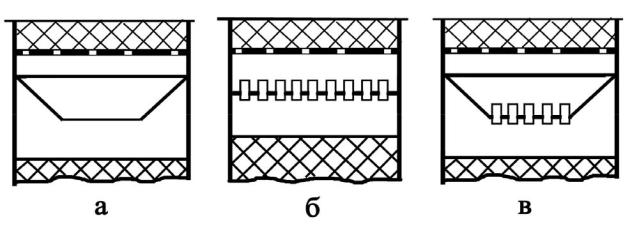

Рис. 13. Схемы перераспределительных устройств:

а – конический; б – патрубковый; в – коническо-патрубковый

Достоинства и недостатки насадок

Косновным достоинствам насадочных массообменных аппаратов следует отнести, прежде всего, простоту устройства и низкое гидравлическое сопротивление. Именно низкое гидравлическое сопротивление по газовой фазе обусловливает преимущественное использование насадочных аппаратов в абсорбции, где на транспортировку газовой фазы через аппарат приходятся значительные энергетические затраты, что ограничивает использование в абсорбции барботажных аппаратов.

Насадочные аппараты в большинстве своём противоточны со структурой потоков, близкой к модели идеального вытеснения (МИВ), что обеспечивает наибольшую движущую силу массопередачи.

Кнедостаткам насадочных колонн относятся большие объёмы аппаратов, по сравнению с тарельчатыми барботажными колоннами, что вызвано значительно меньшей площадью смоченной поверхности насадки по сравнению с площадью поверхности контакта фаз газожидкостного слоя на тарелке.

Второй недостаток насадочных аппаратов – плохая смачиваемость насадки при низкой плотности орошения. Поэтому при малых расходах жидкой фазы насадочные колонны не используются.

Сложность отвода теплоты в насадочных колоннах также является их существенным недостатком. При абсорбции, сопровождающейся значительным экзотермическим эффектом, приходится либо отказываться от использования насадочных аппаратов, либо организовывать рециркуляцию абсорбента, что существенно усложняет абсорбционную установку.

14

1.2. Тарельчатые контактные устройства

Самый распространённый в промышленности вид массообменных аппаратов – тарельчатые колонны. Тарелкой в массообменных процессах называют горизонтальную перегородку, снабжённую отверстиями для прохода фаз (рис. 14, 15). В барботажных тарелках жидкая фаза, поступая на тарелку сверху, задерживается на ней, поскольку поднимающийся газ препятствует свободному прохождению жидкости через отверстия. Газ, проходя через отверстия, образует пузырьки, всплывающие в слое задержавшейся на тарелке жидкости. При достаточно больших расходах газа на тарелке образуется слой пены – барботажный слой – обладающий большой площадью поверхности контакта фаз.

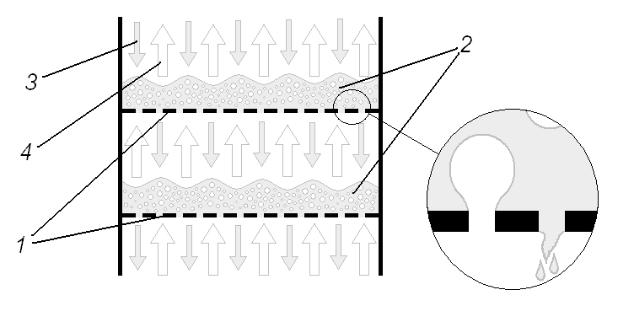

Рис. 14. Схема работы провальной тарелки:

1 – тарелки; 2 – барботажный слой (пена); 3 – поток жидкости; 4 – поток газа

Жидкость покидает тарелку, стекая на нижерасположенную тарелку либо через те же отверстия, через которые движется газ, либо через специальное переливное устройство. В первом случае тарелки называются провальными (рис. 14), отверстия на таких тарелках достаточно крупные, чтобы через них двигались обе фазы. Обычно эти отверстия работают периодически: в определенный момент времени одни прорези пропускают газ, другие – жидкость; затем их роли меняются.

Во втором случае тарелки называются переливными (переточными) (рис. 15). У таких тарелок отверстия можно выполнить небольшими, что уменьшает размер образующихся пузырьков газа, увеличивая тем самым число
