Материал: Анализ устройства и принципов функционирования медицинских аппаратов Дарсонваля

Насадка для дарсонваля голенный используется при варикозном расширении вен проводится по контактно-лабильной методике грибовидным электродом. Воздействуют на область голеней (или других участков расширения вен), мощность воздействия слабая или средняя, продолжительность - по 5-7 мин. На каждую голень, ежедневно или через день, на курс 15-20 процедур.

Насадка для дарсонваля носовой

Величина активной рабочей части дарсонвализации достигает 90 мм, а диаметр не превышает 6 мм. Дарсонвализацию проводить желательно контактным, лабильным или стабильным способом. Мощность воздействия нужно доводить до ощущения легкого тепла. Дарсонвализация пазух носа очень эффективна при лечении спазмов лицевого нерва.

Насадка для дарсонваля ректальный

Насадка удобная - ректальный малый электрод, сделаный в форме крепкой стеклянной трубки диаметром 12 мм, изогнутой также под углом 135 градусов без прямого расширения рабочей части. Величина активной рабочей поверхности дарсонвализации не превышает 90 мм. Дарсонвализацию проводить следует контактным, лабильным и стабильным способом. Мощность воздействия - довести до ощущения легкого тепла и не более. При дарсонвализации эта насадка дарсонваля может использоваться заместо полосной насадки стандартного типа.

Насадка для дарсонваля ушной

Дарсонвализацию ушной насадкой проводят стабильным или лабильным способом. Насадка сказочно удобна при дарсонвализации трещин на сосках молочных желез и дарсонвализации верхних век. Показания к применению электрода: сильный или систематический шум в ушах, высокое сероотделение, атеросклероз, острое воспаление среднего уха, невриты слухового нерва, дарсонвализация наружного слухового прохода

Насадка для дарсонваля дёсенный

Электрод для дарсонваля с тонкой изогнутой рабочей частью под углом 135 градусов. Дарсонвализация дёсен проводится путём плавного перемещения электрода по вестибулярной поверхности альвеолярного отростка, не касаясь зубов верхней и нижней челюсти. Мощность воздействия - до ощущения покалывания, длительность процедуры по 6-10 минут на десну каждой челюсти, процедуры проводят ежедневно или через день, на курс до 15 воздействий. Во время процедуры не следует касаться электродом зубов, так как это может вызвать искровой разряд. Для предотвращения прикусывания электрода, между зубами рекомендуется поместить ватно-марлевый валик.

Насадка для дарсонваля полостной

Полостной электрод, отлично подходящий для дарсонваля модели "Ультратек СД-199". Его можно применять для проведения полостных процедур (к примеру, для лечения геморроя), равно как и для точечной обработки прыщей, угрей, местных воспалений, чирьев и акне. Поэтому полостная насадка является наверное, самой ходовой из всех используемых электродов. Полостной электрод иногда используют и при дарсонвализации пазух фаланг верхних и нижних конечностей, как и слизистой оболочки. Электрод изготовлен из прямой стеклянной трубки. Его длина равна 160 мм.

Насадка для дарсонваля шейный.

Электрод для дарсонваля шейный напоминает всем знакомую букву "Т" из родного алфавита. Насадка эта помогает более быстро и главное эффективно достигнуть положительного эффекта при дарсонвализации шейного отдела. В принципе, электрод может использоваться и для дарсонвализации спины или живота благодаря увеличенной рабочей поверхности контакта с кожей.

Насадка для дарсонваля гребешковый

Процедуру назначают при выпадении волос, себорее, головных болях, связанных с сосудистыми нарушениями, проводят с помощью гребешкового электрода контактно лабильно. Электродом медленно и плавно выполняют расчесывание волос от лба к затылку, при коротких волосах можно расчесывать и в обратном направлении.

Применяется малая мощность воздействия, до ощущения слабого покалывания, длительность процедуры 8-10 минут. Курс лечения -10-15 процедур, проводимых ежедневно или через день.

Рисунок 3 - Большой соленоид для общей дарсонвализации

Рисунок 4 - Аппарат "Искра-1" для местной дарсонвализации

Рисунок 5 - Аппарат "Вихрь-1" для общей дарсонвализации

При местной дарсонвализации ток от аппарата к пациенту подводят посредством стеклянных конденсаторных вакуум - электродов (рис. 2), при общей дарсонвализации (индуктотерапии) пациента в сидячем или лежачем положении помещают в большой соленоид (рис. 3).

Лечебное действие при местной дарсонвализации оказывают импульсный высокочастотный ток, проходящий через все тело пациента, и электрический разряд, возникающий между кожей больного и вакуум- электродом; при общей дарсонвализации лечебное действие оказывает наведенный на тело пациента по закону электромагнитной индукции высокочастотный ток.

Под влиянием местной дарсонвализации улучшается кровообращение, трофика тканей, нормализуется тонус тканей, сосудов и кожи. Местная дарсонвализация показана при заболеваниях периферических нервов, сосудов и мышц с болевыми явлениями, при нарушениях трофики тканей, заболеваниях кожи и волос с нарушением их питания, хронических воспалениях придаточных полостей носа. Кроме того, местная дарсонвализация применяется и в косметике.

Дарсонвализация противопоказана при злокачественных новообразованиях, атеросклерозе и гипертонической болезни в поздней стадии.

Для местной дарсонвализации служит аппарат "Искра-1" (рис. 4), для общей - "Вихрь-1" (рис. 5). Процедуры местной дарсонвализации проводят в лежачем или сидячем положении пациента; скользящими кругообразными или поступательными движениями перемещают вакуум-электрод по подлежащему воздействию участку кожи (рис. 6), припудренному тальком или пудрой, слизистых оболочек, например десен. В полости тела (прямую кишку) вводят вакуум-электрод, предварительно смазанный вазелином. Электрический ток включают только после установки электрода на теле или в полости тела. После процедуры стеклянную часть электрода моют с мылом и протирают спиртом, не кипятят. Дарсонвализацию длинной искрой применяют для прижигания. Продолжительность процедур при местной дарсонвализации от 3 (например, при дарсонвализации век) до 30 мин. (например, при начальных формах облитерирующего эндартериита- спонтанная гангрена) при общей дарсонвализации - 10-15 мин. Проводят их ежедневно или через день, в среднем 15-20 процедур на курс лечения. Назначает дарсонвализацию врач, проводит процедуру средний медперсонал. Во избежание электротравм аппараты дарсонвализации должны быть заземлены. Процедуры дарсонвализации проводятся в положении больного сидя или лежа на деревянной кушетке. Участок тела, подлежащий воздействию, обнажают, если он влажный, его высушивают, для лучшего скольжения электрода по коже ее припудривают тальком. Медсестра, выбрав нужный электрод, вставляет его в электрододержатель и проверяет работу электрода на своей руке, при этом должно ощущаться легкое покалывание. Дозируется мощность воздействия по ощущению приятного тепла. Продолжительность воздействия 10-20 минут, на курс 10-15 процедур, ежедневно или через день. После окончания процедуры регулятор мощности выводится до нуля, регулятором напряжения аппарат выключается, после чего электрод можно удалять с места воздействия. При проведении процедуры нельзя касаться больного, так как может возникнуть искровой разряд. Металлические предметы из зоны воздействия удаляют. Электроды после накожных процедур дезинфицируют спиртом, после полостных процедур дезинфекция проводится путем погружения их в дез.раствор (3% раствор хлорамина) на 60 минут, затем электроды промываются проточной водой с мылом и вновь погружаются в дезраствор, который меняют каждый день. Перед применением электроды промываются водой и протираются спиртом, кипятить электроды нельзя! Металлическая часть электрода не должна соприкасаться с жидкостью.

Общая дарсонвализация - это метод электротерапии, при котором пациент помещается в сидячем или лежачем положении в так называемую "клетку Д'Арсонваля" катушку колебательного контура (рисунок7)

Рисунок 7

Во время помещения пациента внутрь катушки-соленоида большого диаметра, за счет емкостной связи между телом и витками катушки, происходит воздействие на весь организм высокочастотным импульсным электромагнитным полем, с помощью которого достигаются седативный, гипотензивный, эуметаболический, гипокоагулирующий эффекты. При общей Дарсонвализации пациент оказывается в зоне действия электромагнитного поля (поле индукции), возбуждаемого в соленоиде высокочастотным током. В соответствии с формой тока поле обладает импульсным характером. Для наблюдения за ходом проведения процедуры, пациент берет в руку неоновую лампу-индикатор, которая светится под действием поля, и информирует о наличии колебаний. Каких-либо особых ощущений при проведении процедуры общей Дарсонвализации пациент не испытывает.

Механизм действия общей Дарсонвализации на организм мало изучен. Известно, что метод оказывает успокаивающее влияние, повышает обмен веществ, снижает повышенное артериальное кровяное давление. При общей дарсонвализации нормализуется функциональное состояние вегетативной нервной системы, повышается обмен веществ, снижается повышенное артериальное давление. Общие воздействия показаны при гипертонической болезни в ранних стадиях, некоторых неврозах Общую Дарсонвализацию применяют при гипертонической болезни 1-й и 2-й степеней, неврастении с повышенным возбуждением, при плохом сне, некоторых болезнях обмена веществ.

Несмотря на бурное развитие технологий, в современной медицине общую Дарсонвализацию практически не используют ввиду отсутствия надежной серийно-производимой аппаратуры, широкого применения метод не получил.

Рисунок 8 - Схема аппарата для общей дарсонвализации: В - включатель; Т- трансформатор; И - разрядник; К - конденсатор; Л₁ - катушка индуктивности.

Рисунок 9. Схема аппарата для местной дарсонвализации: В - включатель; Д - 1-я катушка; Пр - прерыватель; И - разрядник; Р - реостат; К - конденсатор; Л₁, Л₂, - катушки индуктивности; Э - электрод.

Общая дарсонвализация применяется в виде автокондукции в клетке и в виде конденсаторной кровати.

Для автокондукции пользуются клеткой, которая соединяется либо параллельно резонатору (удена, нижний конец клетки с нижним концом резонатора) либо с наружной обкладкой лейденских банок (рисунок 10). В случае необходимости к аппарату могут быть присоединены и две клетки параллельно, что не изменяет значительно режима работы аппарата. Высота клетки 1,8 - 2 м, диаметр 80 - 85 см. Две клетки д`Арсоваля соединены с наружными обкладками конденсатора

Рисунок 10 - Схема аппарата дарсонваля: А - трансформатор, б- искроразрядники, в- конденсатор, г- клетки.

Клетка соединяется с аппаратом при помощи клемм, прикрепленных к началу и к концу медной спирали клетки.

Больного помещают в клетку в сидячем или стоячем положении (в платье) при подвесных или вертикальных клетках или в лежачем положении при горизонтальном типе клеток.

При помещении больного в клетку необходимо учитывать рост его и те органы, которые должны подвергнуться наибольшему воздействию тока, принимая во внимание пучности и узлы напряжения в клетке. Это достигается изменением высоты стула, вращающегося на деревянном винте.

Кроме того, надо учитывать и обхват больного: тучных надо держать меньше времени, чем худых, ибо наводимые в теле человека, находящегося в клетке, вихревые токи будут тем сильнее, чем ближе поверхность тела к виткам соленоида (Коротнев).

5. Обзор современных приборов

В настоящее время существует несколько разновидностей аппаратов Дарсонваль. Принцип их работы одинаковый, лишь имеется различная направленность воздействия на организм человека. Есть аппараты для домашнего использования, они более компактные, а также стационарные препараты, применяемые в салонах и клиниках. В комплекте прилагаются несколько видов насадок-электродов.

Рисунок 7 Аппарат Дарсонваль Ультратек СД-199 для местной дарсонвализации (5 насадок)

Производитель: ООО"Евромедсервис",г.Балаших

Гарантия: 36 месяцев

Аппарат Дарсонваль Ультратек СД-199 - универсальный аппарат для поддержания вашей красоты и здоровья. Единственный прибор для дарсонвализации, выполненный с дизайнерским решением (различные цвета прибора и облегченная ручка для удобства использования).

Конкурентные отличия Дарсонваль Ультратек СД-199:

Отличный дизайн - легкость и удобство использования. Форма прибора - удобный пластиковый цилиндр диаметром около 3 -ех сантиметров, который удобен для самой маленькой женской ручки. Прибор весит всего 400 гр

Стабилизатор напряжения в комплекте. Дарсонваль Ultratech имеет стабилизатор который защищает прибор от поломки во время скачка напряжения. Наличие стабилизатора также обеспечивает проведение эффективной и безболезненной процедуры.

Точные по своей частоте и напряжению импульсы. Очень важная отличительная особенность Ультратека - комплектация исключительно из импортных компонентов который имеют погрешность 5-7 %. Ultratech - аппарат который обеспечивает плавную регулировку напряжения (2- 20 кВ) и частотой электрических импульсов 100±15 Гц

Высокое напряжение электрода благодаря которому можно производить процедуру дарсонвализации для любого типа кожи и также использовать её для лечения позвоночника. Что не возможно при использовании маломощного прибора китайского производства, который не только не дает лечебного эффекта, но и может нанести вред здоровью.

Дарсонваль Ультратек СД -199 имеет Удостоверение Минздрава РФ и сертификат РОСТ, а также отличные результаты клинических испытаний в ЦКБ РАН и госпитале им. Вишневского МинОбороны РФ.

Аппарат Дарсонваля Ultratech СД-199 применяется таких заболеваний как: - болезни кожи (псориаз, выпадение волос, бледная или жирная кожа, лишай, экзема, юношеские угри, келоиды, нейродермит, склеродермия любого типа, перхоть, себорея и др)

болезни кровеносных сосудов ( варикозное расширение вен, тромбофлебиты, болезнь Рейно и др.) гнойные и различного рода воспалительные процессы (фурункулы, гематомы, послеоперационные раны, обморожения, трофические язвы, ожоги)болезни мышц, сухожилий (миозит, миальгия)болезни носовой части (насморк, гайморит и др ) - болезни органов дыхания (бронхиты, трахеиты, астма и др.)неврологические заболевания (вегетососудистые заболевания, невриты).болезни суставов (артрит, полиартрит и др.)

Технические характеристики:

·        Работа от сети переменного тока

·        Напряжение - 220 В

·        регулировка напряжения от 2 до 20 кВ;

·        частота импульсов - 100Гц; • масса прибора - 400 гр• генератор диаметр, длина, мм - 30х170;

·        корпус прибора мм - 70 * 60 * 50

Комплектация:

прибор Дарсонваль Ультратек СД-199

Электроды: грибовидный; полостной ;гребешковый; спинной ; ушной

Инструкция по применению-

Паспорт аппарата

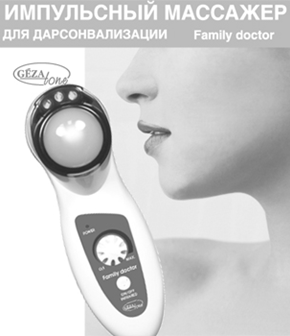

Аппарат дарсонвализации Gezatone Family Doctor импульсный массажер компактен и прост в использовании, абсолютно безопасен, поэтому входит в серию приборов, рекомендованных для домашнего применения. Дарсонваль Gezatone Family Doctor- это настоящий семейный доктор. Он включает в себя дополнительный инфракрасный блок. Сухое инфракрасное тепло очищает кожу, способствует выведению токсинов и удалению загрязнений из пор кожи. Инфракрасное тепло способствует улучшению проникновения и активизирует действие косметических препаратов. Вместе с оздоровительным потоком питательных веществ и улучшением циркуляции крови, насыщенной кислородом, инфракрасное тепло улучшает структуру кожи, омолаживая клетки. Оно также оказывает противовоспалительное и рассасывающее действие на постакне (рубцы и красные пятна после прыщей),инфильтраты(скопление в тканях организма клеточных элементов с примесью крови и лимфы),застойные синюшные пятна. Усиливает регенерацию клеток кожи.

Рисунок 8

Дарсонваль активизирует кровообращение и обменные процессы и способствует усиленному проникновению косметических и лечебных средств в кожу и подкожную клетчатку, улучшает тонус мышц. Вместе с оздоровительным потоком питательных веществ и улучшением циркуляции крови, насыщенной кислородом, инфракрасное тепло улучшает структуру кожи, омолаживая клетки.

Показания к применению дарсонваля Gezatone Family Doctor:

. Косметология

Воздействие на кожу лица и шеи, показания:

угревая сыпь, проблемная кожа, гнойнички, воспалительные инфильтраты;
