Анализ устройства и принципов функционирования медицинских аппаратов Дарсонваля

Министерство образования и науки РФ

ФГБОУ ВПО "Воронежский государственный технический университет"

Естественно-технический колледж

КУРСОВАЯ РАБОТА

По дисциплине: "Биомедицинские аппараты и системы"

Тема: "Анализ устройства и принципов функционирования медицинских аппаратов Дарсонваля"

Содержание

Введение

. Назначение, область применения аппарата Дарсонваля ЭЛАД Мед Теко-3электрода

. Физический принцип ,положенный в основу работы аппарата Элад Мед Теко

. Описание устройства Дарсонваль ЭЛАД МедТеко-3электрода

. Медицинские особенности ,методика Дарсонвализации

. Обзор современных приборов

Заключение

Список литературы

Введение

Физиотерапия (от др.-греч. φύσις - природа + θεραπεία - лечение) - специализированная область клинической медицины, изучающая физиологическое и лечебное действие природных и искусственно создаваемых физических факторов на организм человека.

Физиотерапия является одним из старейших лечебных и профилактических направлений медицины, которое включает в себя множество разделов. Среди самых крупных разделов физиотерапии можно отметить:

·              лечение с помощью лазеротерапии, низкочастотной лазерной терапии,

·              диадинамотерапии,

·              амплипульстерапии в офтальмологии,

·              транскраниальной и трансвертебральной микрополяризации,

·              миостимуляции,

·              теплового излучения и других различных механических воздействий,

·              криотерапии

Каждый из этих разделов включает ряд обособленных, или комплексных лечебных методов, основанных на использовании того или иного физического фактора. Физиотерапевтические методики эффективно дополняют медикаментозную составляющую комплексного лечебного процесса, позволяют избежать нежелательных побочных эффектов и достигнуть стойких положительных результатов лечения. Но ключевым звеном успешного диагностического и лечебного процесса является врач. Поэтому процедуры следует проходить только после предварительной консультации со специалистом для максимальной эффективности терапии и безопасности пациента.

. Назначение, область применения аппарата Элад Мед Теко

Аппарат для дарсонвализации ЭЛАД МедТеКо применяется в физиотерапии, стоматологии, дерматологии и косметологии и других областях.

В физиотерапии аппарат Дарсонваля ЭЛАД МедТеко применяется при радикулите, остеохондрозе, заболевании сосудов, варикозном расширении вен, отморожении 1ой и 2ой степени, вяло гранулирующих ранах, трофической язве, геморое, простатите, половой слабости, неврозе сердца, головных болях, невролгиях, кожном зуде, нейродермите, вазомоторном рините.

В стоматологии дарсонваль показывает высокую эффективность при парадонтозе.

В косметологии аппарат Дарсонваля ЭЛАД МедТеко применяется для массажа лица и тела, разглаживания морщин, после чистки кожи, при угревой сыпи, выпадении волос, себорее, трещинах.

При регулярном проведении процедур с помощью аппарата ЭЛАД МедТеКо улучшается деятельность ЦНС и кровообращение капиляров, артерий, вен. Кроме того, снимаются спазмы сосудов, повышается иммунитет организма.

Неврология: неврастения, истерия, невралгии, воспаление нервных сплетений, синдром Миньера, мигрень, икота, нейро-церкуляторная дистония, болезнь Рейно, акропарестезия, миопатия, последствия травм спинного и головного мозга, остеохондроз позвоночника, кокцигодинея (воспалительное заболевание копчика и травматический плексит копчикового сплетения), детский церебральный паралич, рассеянный склероз, атеросклероз сосудов головного мозга.

Кардиологические заболевания: атеросклероз сосудов головного мозга, гипертоническая болезнь.

Хирургия: облитерирующие и атеросклеротические заболевания сосудов, варикозная болезнь, наружные трофические язвы, ожоги, обморожения, инфецированные раны и послеоперационные рубцы, панариций, лимфостаз, наружный геморрой, последствия выпадения прямой кишки.

Гастроэнтерология: хронический гипоацидный гастрит, дискинезия желудка, кишечника.

Глазные болезни: блефарит, блефароконьюктивит, рубцовые изменения придатков глаза. Лор заболевания: неврит слухового нерва, отосклероз, ринит вазомоторный (нейрогенный, аллергический),ринит хронический (катаральный, гиперпластический и атрофический), ринит сухой передний, фронтит хронический шум вушах. Заболевания дыхательной системы: бронхит, бронхиальная астма, острое респираторное заболевание, вазомоторный и аллергический риниты, фарингиты,трахеиты.

Аппарат Дарсонваля применяется в домашней физиотерапии, в практике участкового, семейного (сельского) и спортивного врача, в физиотерапевтических кабинетах и отделениях, в специализированных отделениях: кардиология, травматология, пульмонология, гастроэнтерология, неврология, дерматология, урология, гинекология, глазных заболеваний, в практике ЛОР-врача, хирургических и ожоговых отделениях, сельской амбулатории. Рекомендовано применение в курортологии, реабилитационных центрах и клиниках.

. Физический принцип, положенный в основу работы аппарата дарсоваля Элад Мед Теко

Переменный ток улучшает обменные процессы в организме, усиливает кровоток, способствует заживлению ран и воспалений, борется с дерматологическими заболеваниями, морщинами, целлюлитом, улучшает деятельность центральной нервной системы и сосудов.

Принцип работы:

Воздействуя разрядами малого тока на клетки вашего организма, дарсонваль "Элад Медтеко" активизирует биохимические процессы и способствует улучшению работы кровеносной системы, что в свою очередь, положительным образом сказывается на общем состоянии кожи, помогая организму эффективно бороться с различными дерматологическими заболеваниями и локальными воспалительными процессами. Электрические разряды, которые, проникают в ткани, активно воздействуют на сосуды, мышечные волокна и нервные окончания. Улучшают приток крови к тому участку, на который оказывается воздействие. Для получения устойчивого положительного эффекта рекомендуется воздействовать прибором на соответствующие проблемные зоны в течение 5-7 минут. Курс лечения обычно составляет 10-15 процедур.

Использование электрического тока в медицине:

диагностика - биотоки здоровых и больных органов различны, при этом бывает возможно определить болезнь, её причины и назначить лечение. Раздел физиологии, изучающий электрические явления в организме называется электрофизиология.

·              Электроэнцефалография метод исследования функционального состояния головного мозга.

·              Электрокардиография методика регистрации и исследования электрических полей при работе сердца.

·              Электрогастрография метод исследования моторной деятельности желудка.

·              Электромиография - метод исследования биоэлектрических потенциалов, возникающих в скелетных мышцах.

·              Лечение и реанимация: электростимуляции определённых областей головного мозга; лечение болезни Паркинсона и эпилепсии, также для электрофореза. Гальванизация - применение с лечебной целью воздействий постоянным, не изменяющим своей величины электрическим током низкого напряжения (до 80 В) при небольшой силе тока (до 50 мА). В настоящее время для гальванизации используется исключительно ток, получаемый путем выпрямления и сглаживания переменного сетевого тока.

·              Диадинамотерапия - лечение постоянными токами с импульсами полисинусоидальной формы частотой 50 -- 100 Гц, которые применяются раздельно или при непрерывном чередовании в составе коротких или длинных периодов.

·              Электростимуляция - применение электрического тока с целью возбуждения или усиления деятельности определенных органов и систем. Несмотря на то, что стимулировать токами можно многие органы и системы применения для этого адекватных методик и параметров, в практической работе наиболее широкое применение получили электростимуляция сердца и электростимуляция двигательных нервов и мышц.

·              Ультразвуковая терапия - применение с лечебной целью механических колебаний высокой частоты (от 20 до 3 тыс. кГц), которые вызывают в тканях сложные физико-химические процессы.

3. Описание устройства Дарсонваль ЭЛАД МедТеко-3 электрода

Портативный аппарат дарсонваль ЭЛАД МедТеКо наиболее универсальный физиотерапевтический аппарат, сочетающий в себе возможности нескольких аппаратов одновременно. Этот аппарат прекрасно подходит для домашнего использования благодаря своей компактности и простоте в обращении.

Рисунок 1 - Аппарат для дарсонвализации портативный ЭЛАД МедТеко - 3 электрода

Технические характеристики:

·              частота релаксационных колебаний - 110 КГц;

·              напряжение, подводимое к электроду - 20 КВ;

·              напряжение питания - 220+-40 В;

·              потребляемая мощность - 30 ВА;

·              размеры - 36х55х190 мм;

·              масса - 0,4 кг.

Аппарат ЭЛАД МедТеко комплектуется тремя электродами (точечный, грибовидный, гребешковый).

Противопоказания к применению:

ü  Наличие кардиостимулятора

ü  Беременность

ü  Эпилепсия

ü  Кровотечения и нарушения свертываемости крови

ü  Злокачественные новообразования

ü  Индивидуальная непереносимость электрического тока

ü  Тромбофлебит

ü  Аритмия сердца

ü  Гирсутизм (нежелательный избыточный рост волос на лице)

ü  Лихорадка

ü  Выраженные формы купероза - сетка расширенных красных сосудов на лице .

Лечебные эффекты:

·        болеутоляющее и противозудное действие

·        комплексный сосудистый эффект с преимущественным усилением венозного и лимфатического оттока

·        противоотечный эффект

·        купирование воспаления

·        стимуляция метаболизма клеток и трофики тканей

·        бактериостатическое, бактерицидное действие

·        электромагнитное излучение в широкой полосе частот от надтонального до ультрафиолетового спектра включительно;

·        высокочастотный ток малой силы, который возникает в глубинных тканях тела;

·        тепловое излучение, возникающее в тканях организма и в области коронного разряда;

·        ультразвуковые колебания слабой интенсивности (осниллярный эффект);

·        активные химические вещества, которые возникают при преобразовании воздуха (озон и в небольших количествах оксид азота).

При высокой частоте импульсов тока электрически активные элементы в клетках и тканях тела не сосредоточиваются на мембранах, а совершают колебательные движения, создавая переменные потенциалы, электронную и ионную поляризацию, что ведет к химическим изменениям в клетках и тканях.

Релаксационные и поляризационные процессы ионов, электронов и диполей белково-коллоидных элементов клеток являются основой так называемого осцилляторного действия высокочастотных электромагнитных колебаний малой мощности, подобных колебаниям тока для дарсонвализации.

Импульсы высокочастотного тока через рецепторный аппарат кожи и слизистых оболочек оказывают интенсивное влияние на вегетативную систему, способствуют расширению периферических сосудов, улучшают трофику тканей, снижают повышенный тонус гладкой мускулатуры, понижают болевые проявления.

Кожа человека имеет многочисленные выводные протоки потовых и жировых желез, которые являются токопроводными электролитными каналами.

Все эти факторы влияют на структурные элементы клеток организма (органеллы, мембраны) и способствуют улучшению обменных и биосинтетических процессов, улучшению клеточного дыхания. Нормализуется деятельность нервной и эндокринной системы, улучшается микроциркуляция.

Все это приводит к быстрому сокращению воспалительных и травматических процессов, созданию условий для обновления тканей, уменьшению болевых проявлений, частичному рассасыванию солевых конгломератов в суставах.

Слабый ультрафиолет и озон оказывают очень мощное бактерицидное действие.

Под воздействием массажа с помощью аппарата Дарсонваля происходит ускорение движения всех жидких сред организма, особенно крови и лимфы, причем происходит это не только на массируемом участке тела, но и в отдаленных венах и артериях. Так, массаж ног может вызвать покраснение кожных покровов головы.

Особо следует отметить влияние массажа с помощью аппарата Дарсонваля на систему капилляров кожи, которые осуществляют обмен веществ между кровью и окружающими ее тканями (лимфой). Под действием массажа капилляры раскрываются, а температура массируемых и близлежащих участков кожи повышается от 0,5 до 5 градусов, что способствует улучшению окислительно-восстановительных процессов и более интенсивному снабжению тканей кровью.

. Медицинские особенности, применение, методика дарсовализации.

Дарсонвализация - это метод физиотерапии, основанный на использовании импульсного тока высокой частоты (110-400 кГц), высокого напряжения (20кВт) и малой силы (0,02мА). Свое название метод получил по имени французского исследователя Д"Арсонваля, который в 1892 году впервые применил эти токи для лечения больных.

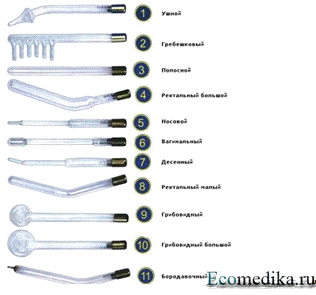

Рисунок 2 - Конденсаторные вакуум- электроды для местной дарсонвализации

1 - ушной;

- гребешковый;

-полостной;

-ректальный большой;

-носовой;

- вагинальный;

-дёсенный

-ректальный малый

-грибовидный

-грибовидный большой

-бородавочный

Насадка для дарсонваля гриб

Применяется обычно, в дерматологической и косметологической практике для поверхностной терапии кожного покрова. Что и говорить, - это одная из наиболее часто используемых насадок. Грибовидный малый электрод (что и так понятно из названия) своей формой напоминает причудливый гриб - загнут сразу перед рабочей поверхностью для дарсонвализации под углом в 90 градусов. Диаметр рабочей поверхности равен 25 мм. Можно проводить дарсонвализацию таким электродом обычным стабильным способом в бытовых условиях. Чрезмерно эффективен при дарсонвализации участков с выделением экссудатов при дистанционной методике.

Насадка для дарсонваля бородавочный

Этот прекрасный электрод незаменим при лечении бородавок (особенно большого их количества), фурункулов и надоедливых местных воспалений с внутренней инфекцией. Бородавочный электрод наделен специальным металлическим контактом на своем окончании, что в разы усиливает искровое воздействие дарсонваля на выбранный участок кожи и позволяет в итоге получать точечную искру высокой мощности, но малой силы тока. Этот электрод буквально незаменим благодаря своей изумительной конструкции - прямая или изогнутая стеклянная трубка на конце с металлическим стержнем длиной до 10 мм, которого у других насадок вообще не имеется.

Насадка для дарсонваля вагинальный

В целом, это прямой электрод для дарсонваля с утолщенным концом. Длина рабочей поверхности у него равна 90 мм (или 20 мм в зависимости от модификации насадки). Следует вводить его во влагалище на глубину 80-120 мм. Затем следует фиксировать насадку с помощью электрододержателя и специального мешочка с песком. Дарсонвализация осуществляется лабильным или стабильным способом. Мощность воздействия - до ощущения слабого покалывания или легкого тепла. Дарсонвализация влагалища с каждым разом увеличивает кровоток близлежащих кровеносных сосудов, что способствует ускоренной генерации тканей и укреплению мышц влагалища (его стенок). Помните, что электрод вагинальный не является ударопрочным изделием и обходиться с ним всегда нужно осторожно, не ронять и не кипятить!
