Анализ работы механизированного фонде скважин оборудованных уэцн на верхнеколик-еганском месторождении

Введение

Верхнеколик-Еганское месторождение является крупным активом ТНК-ВР. Из-за своего сложного строения считается уникальным. ОАО «Варьеганнефтегаз» прогрессивное, развивающееся предприятие применяющее на производстве новые техники технологии.

Главным принципом ВНГ считается повышение объемов добычи, при этом безопасное и экологичное введение работ. В последнее время на предприятии наблюдается тенденция увеличения наработки на отказ. Этому способствовала оптимизация режима работы скважины, применене новых эффективных ингибиторов, повсеместная интеллектуализация добычи, полимерные покрытия НКТ и т.д.

Основным параметром, используемого для анализа наработки фонда скважин, оборудованных УЭЦН, является наработка на отказ. По регламенту эксплуатации УЭЦН ТНК-ВР, расчет показателя производиться следующим образом: сумма отработанного количества суток всеми УЭЦН за скользящий год относится к суммарному количеству отказов УЭЦН за скользящий год. Данный параметр является универсальным показателем который наиболее объективно позволяет провести анализ работы фонда УЭЦН.

1.      Характеристика месторождения

1.1 Общие сведения о месторождении

электроцентробежный насос месторождение геологический

В административном отношении Верхне-Колик-Еганское месторождение расположено в Нижневартовском районе Ханты-Мансийского автономного округа Тюменской области и находится в 225 км северо-восточнее районного центра г. Нижневартовска. (рис. 1.1)

Ближайшими к месторождению населенными пунктами являются поселки Ваховск (180 км), Колик-Еган (120 км), Ларьяк (150 км). Районный центр г. Нижневартовск является крупным речным портом в Среднем Приобье, связан железной дорогой с городами Сургут, Тобольск, Тюмень. Рядом с месторождением находятся Бахиловское, Северо-Хохряковское, Сусликовское и Варынгское разрабатываемые месторождения.

В орографическом отношении район месторождения расположен в центральной части Западно-Сибирской низменности, в бассейне р. Вах и представляет собой сглаженную равнину. Абсолютные отметки рельефа колеблются в пределах от +50 до +120 м, относительное расчленение достигает 65-70 м.

Гидрографическая сеть представлена реками Колик-Еган, Сарм-Сабун, Лунг-Еган и другими более мелкими водотоками. Реки несудоходны. На юго-востоке имеются озера термокарстового происхождения, наиболее крупные из них Вереп-Эмтор и Васич-Эмтор.

Климат района резко континентальный. Зима продолжительная, морозная и снежная, часты метели и снегопады. Мощность снежного покрова достигает 1,5 м. Безморозный период продолжается около 90 дней в году, а период устойчивых морозов в среднем 180 дней. Температура воздуха зимой достигает (-50ºС) - (-55ºС). Лето короткое, сравнительно теплое и дождливое. Летние месяцы имеют устойчивые положительные температуры, достигающие +30ºС.

Среднегодовое количество атмосферных осадков составляет 500-550 мм. Из этого количества 400 мм выпадает в теплый период с апреля по октябрь.

Уровень грунтовых вод колеблется от 0 до 25 м. Глубина промерзания почвы на открытых участках достигает 1,3-1,7 м.

Верхне-Колик-Еганское месторождение расположено в южной геокриологической зоне, для которой свойственно существование реликтовой мерзлоты. Кровля ее залегает на глубинах от 70 м до 220 м, а подошва - от 100 м до 280 м. Толщина мерзлоты 30-60 м.

В экономическом отношении район стал развиваться в связи с постановкой геологоразведочных работ, но степень его освоения была невысокой по сравнению с более южными частями Нижвартовского района. Плотность населения составляет менее 1 человека на 1 км². Коренное население живет в небольших поселках по берегам рек и занимается традиционными видами промысла - охотой, рыболовством, оленеводством.

Разведочные работы на месторождении проводились Вахской НГРЭ ПГО «Мегионнефтегазгеология», базирующейся в поселке Ваховск. Необходимое оборудование, материалы и технические средства завозятся на базу экспедиции из г. Тюмени как по железной дороге, так и водным путем по рекам Тура, Иртыш, Тобол и Обь в период навигации, который длится около 5 месяцев.

Непосредственно на территории месторождения источниками временного водоснабжения служит река Колик-Еган с ее основными притоками Охорг-Игол и Лунг-Еган, а также озера, такие как Вереп-Эмтор, Колым-Эмтор и др. Вода в реках гидрокарбонатно-кальциевая.

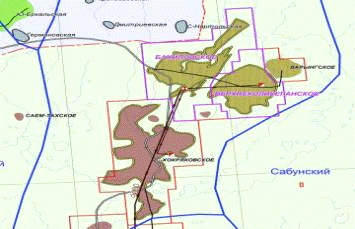

Обзорная карта района с указанием соседних месторождений

1.2 История освоения месторождения

Верхнеколик-Еганское месторождение с уникальным этажом нефтяных, нефтегазовых и газовых пластов было открыто в 1986 году, введено в промышленную эксплуатацию в 1990 году. Оно относится к числу крупных активов ТНК-ВР и обеспечивает более 75% добычи ОАО «Варьеганнефтегаз». В продуктивном разрезе месторождение имеет 62 пласта. Это одно из самых отдаленных месторождений предприятия, поэтому коллектив нефтепромысла трудится вахтовым методом.

Потенциал этого месторождения продолжает оставаться высоким. Перспективы развития связываются с бурением новых скважин на основе уточняющего поисково-разведочного бурения, с наращиванием объема проводимых геолого-технических мероприятий, вовлечением в разработку новых пластов и площадей. Также на месторождении ведется подготовительная работа к разработке газоконденсатных и газовых пластов.

Разрабатываются проекты строительства на Верхнеколик-Егане вакуумной компрессорной станции и газотурбинной электростанции для утилизации попутного нефтяного газа и выработки собственной электроэнергии.

Текущая добыча нефтепромысла составляет 4600 тонн нефти в сутки.

2. Геологическая часть

2.1 Стратиграфия

Геологический разрез Верхнеколик-Еганского месторождения представлен метаморфизованными породами девонского возраста, слагающими фундамент, и мощной (свыше 3000 м) толщей терригенных образований мезо-кайнозойского осадочного чехла (рис. 2.1).

Рис. 2.1. Выкопировка из «Тектонической карты центральной части Западно-Сибирской плиты», (Тектоническая карта центральной части Западно-Сибирской плиты, под ред. В.И. Шпильмана, 1998). Изученные месторождения: 1 - Верхнеколик-Еганское.

Палеозойская группа (РZ)

Представлена только девонской системой.

Девонская система (Д)

Отложения, девонской системе, слагают фундамент и сложенные сланцы. В кровельной части породы фундамента - трещиноватые, выветрены и образуют кору выветривания.

Мезозойская группа (Мz)

Мезозойская группа представлена триасовой, юрской и меловой системами.

Триасовая система (Т)

Породы триасовой системы представлены маломощной аргиллитовой либо песчано-кремнисто-аргиллитовой толщей, несогласно перекрывающей породы фундамента.

Выше по разрезу породы перекрываются осадочными терригенными отложениями юрской системы.

Юрская система (J)

Юрская система в разрезе месторождения представлена всеми тремя отделами.

Нижний-средний отделы (J_1-2)

Нерасчлененные нижний - средний отделы юрской системы представлены тоарским (J₁t) - ааленским (J₂а) ярусами, объединенными согласно местной стратиграфической схеме в худосейскую свиту.

Худосейская свита сложена континентальными песчано-глинистыми отложениями, представляющими собой переслаивание песчаников, алевролитов и аргиллитов. К песчаным пластам худосейской свиты приурочены продуктивные горизонты ЮВ₁₁ и ЮВ₁₀. Общая толщина худосейской свиты изменяется от 103 м до 224,6 м.

Средний отдел (J₂)

Средний отдел в разрезе месторождения представлен всеми ярусами и по региональной стратиграфической схеме Западной Сибири соответствует тюменской свите.

Тюменская свита (аален-байос-бат) сложена континентальными песчано-глинистыми отложениями, отличительными особенностями которых являются:

ритмичное, частое и неравномерное переслаивание аргиллитов, алевролитов и песчаников;

обилие обугленного растительного детрита и большое количество прослоев каменного угля, толщина которых изменяется от 1 см до 4 м.

Аргиллиты тюменской свиты - средней крепости, с прослоями угля и включениями растительных обугленных остатков, слюдистые.

Алевролиты - монолитые, слюдистые.

Песчаники - от мелкозернистых до среднезернистых, плотные, полимиктовые, часто нефтенасыщенные. Они группируются в крупные пласты, в том числе продуктивные - от ЮВ₂ (в кровле) до ЮВ₉² (в подошве).

Общая толщина тюменской свиты колеблется от 360-404 м.

Верхний отдел (J₃)

Верхний отдел в разрезе месторождения представлен всеми своими ярусами: келловейским, оксфордским, кимериджским и волжским. В строении его участвуют прибрежно-морские, мелководно- и глубоководные отложения, характеризующиеся сокращенными толщинами и увеличением глинистых пород вверх по разрезу.

Келловей-оксфордский ярусы (J₃к - J₃о)

Келловей-оксфордскому ярусам в стратиграфической схеме мезозойских отложений Западной Сибири соответствует наунакская свита.

Отложения наунакской свиты сформировались в прибрежно-морских мелководных условиях и литологически представлены песчано-глинистой толщей, песчанистость которой заметно увеличивается вверх по разрезу. По этому признаку свита делится на несколько частей.

Так, в нижней части песчаные пласты разделены равноценными по толщине пластами аргиллитов и аргиллитоподобных глин.

Средняя часть - преимущественно песчаная. Песчаники мелко- и среднезернистые на глинисто-известковистом и известковисто-кремнистом цементе, слюдистые и полимиктовые. Среди песчаников выделяются разности с хорошими коллекторскими свойствами, с которыми связан продуктивный пласт ЮВ₁^2-3.

Верхняя часть наунакской свиты представляет собой переслаивание песчаников и маломощных прослоев аргиллитоподобных глин. К этой части разреза приурочен продуктивный пласт ЮВ₁¹, который не выдержан по площади и по толщине.

Толщина свиты изменяется от 50 м до 80 м.

Кимериджский ярус (J₃ km)

Кимериджский ярус в разрезе представлен в объеме георгиевской свиты.

Георгиевская свита литологически представлена аргиллитами в различной степени алевритистыми, глауконитовыми, тонкоотмученными. Общая толщина свиты составляет 5-20 м.

Волжский ярус (J₃v)

Отложения волжского яруса завершают разрез верхнего отдела юрской системы и в региональной стратиграфической схеме Западной Сибири отвечают по объему большей части баженовской свиты.

Баженовская свита (волжский - низы берриаса) является региональным литологическим репером. Породы баженовской свиты представляют собой глубоководные морские отложения юры: аргиллиты битуминозные, массивные и плитчатые, прослоями известковистые. Особенностью баженовской свиты является ее небольшая толщина, составляющая 6 - 13,4 м.

Меловая система (К)

Отложения меловой системы - нижнего и верхнего ее отделов, толщиной более 200 м. без перерыва залегают на породах позднеюрского возраста.

Нижний отдел (К₁)

Нижнемеловые отложения представлены морскими, прибрежно-морскими и континентальными терригенными образованиями.

В разрезе нижнего отдела установлены все ярусы в объеме которых выделяются (снизу вверх): куломзинская, тарская, вартовская и нижняя часть покурской свиты.

Куломзинская свита (К₁в-К_v) залегает в основании нижнемелового комплекса, а сложена песчано-глинистыми отложениями неоднородного строения и состава. По литологическому признаку и положению в разрезе в куломзинской свите выделяются снизу вверх: подачимовская, ачимовская, песчано-глинистая толщи.

Подачимовская толща представлена аргиллитоподобными глинами с редкими прослоями алевролитов. Толщина ее колеблется от 6 м до 21 м.

Ачимовская толща сложена преимущественно песчаниками от мелко - до среднезернистых, с прослоями аргиллитоподобных глин. В нижней части разреза песчаники образуют песчаные пачки, к которым приурочены продуктивные пласты Ач БВ₁₆ - Ач БВ₁₉ в клиноформном залегании. Разделом между ними служат алевролиты и аргиллитоподобные глины, толщина которых по разрезу заметно меняется. Внизу эти разделы незначительны и песчаные пачки оказываются сближенными. Выше по разрезу толщина глинистых разделов увеличивается. К верхней части приурочены продуктивные пласты АчБВ₁₄ - АчБВ₁₅², которые постепенно сближаясь с пластом АчБВ₁₆ в западном направлении, переходят от шельфового залегания к клиноформному.

Кровля ачимовской толщи совпадает с кровлей пласта Ач БВ₁₄.

Толщина ее изменяется с запада на восток от 62 м до 162 м.

Песчано-глинистая толща завершает разрез куломзинской свиты. Сложена она аргиллитоподобными глинами с отдельными и редкими прослоями алевролитов и песчаников. Содержит продуктивный горизонт БВ₁₃. Толщина толщи колеблется от 45 м до 132 м.

Толщина куломзинской свиты увеличивается в восточном направлении от 157 м до 225 м.

Тарская свита (К₁V) сложена чередующимися песчаниками, алевролитами и аргиллитами, сформировавшимися в условиях прибрежного мелководья.

Песчаники глинистые, прослоями известковистые, от мелко- и среднезернистых до крупнозернистых в нижней части разреза, нефтенасыщеные. Среди них выделены продуктивные горизонты: БВ₈-БВ₁₂, хорошо прослеживаемые по всей территории месторождения.

Толщина отложений тарской свиты колеблется от 158 м до 204 м.

Вартовская свита (К₁V₁-К₁а) сложена прибрежно-морскими и континентальными терригенными отложениями, для которых характерна фациальная изменчивость по разрезу и площади. Отложения вартовской свиты подразделяются на три подсвиты.

Нижняя подсвита объединяет продуктивные горизонты группы «Б» (БВ₇-БВ₁), песчаники продуктивных горизонтов от тонкозернистых до мелко- и среднезернистых различной крепости, иногда уплотненные на глинистом, реже - глинисто-кремнистом цементе, слюдистые, иногда слоистые за счет переслаивания аргиллитов.

Толщина нижней подсвиты изменяется от 104 м до 135 м.

Средняя подсвита объединяет продуктивные песчаные пласты группы «А» (АВ₇-АВ₂). Песчаные пласты, сложенные в основном мелко- и мелко-среднезернистыми разностями, характеризуются фациальной изменчивостью, что затрудняет их уверенное прослеживание по площади. Толщина этих отложений изменяется от 209 м до 268 м.

К верхней подсвите вартовской свиты отнесена сравнительно маломощная (23-54 м) песчано-глинистая толща пород, сформировавшаяся в прибрежно-морских условиях, отложения подсвиты представлены аргиллитами и мелкозернистыми слюдистыми песчаниками. К этой части разреза приурочен продуктивный пласт АВ₁, который по литологическим признакам разделен на АВ₁¹ и АВ₁².
