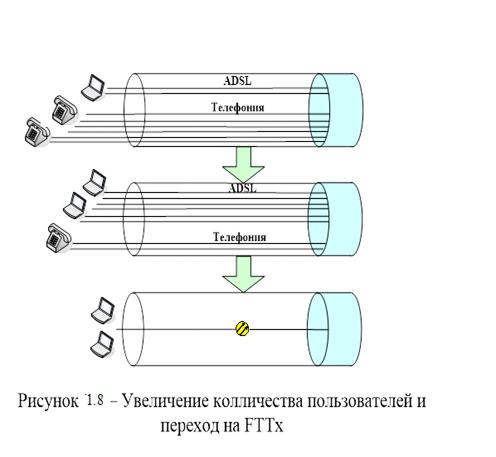

Еще одна причина последовательной динамики перехода в абонентской системе с ADSL на FTTx представлен на рис.1.2. Здесь показан процесс эволюции загрузки пучка абонентских линий. На первом этапе весь пучок реализуется под задачи телефонной связи за исключением нескольких абонентов ADSL. По мере роста популярности услуг ADSL доля пар, используемых для широкополосной передачи, растет. Наступает момент, который связан с состоянием пучка абонентских пар, когда абоненты ADSL начинают влиять друг на друга. Наконец наступает состояние, которое можно назвать максимальным процентом услуг ADSL в кабельной системе. После достижения критического соотношения между телефонными абонентами и абонентами ADSL в пучке любое новое подключение абонента ADSL приводит к существенному ухудшению качества для всех остальных абонентов ADSL. Дальнейшее увеличение скорости передачи в нем невозможно и тогда требуется реконструкция абонентского кабеля на основе технологии FTTx.

Достижение на пучках сети критического соотношения может занять не одно десятилетие, что и обеспечивает технологии ADSL статус очень перспективной. Таким образом, технология ADSL может считаться «заплаточной», временной, но в то же время очень перспективной и современной.

2.4 Структура технологии ADSL

.4.1 Типовая схема соединения ADSL

Технология ADSL базируется на идее использовать существующую абонентскую телефонную линию для обеспечения абонентов услугами широкополосного доступа. При этом в технологию были заложены некоторые основополагающие принципы:

в технологии предусмотрена организация асимметричного обмена данными;

при внедрении ADSL объем работ должен быть минимальным, поскольку технология ADSL изначально ориентирована на массовое внедрение;

при любых нарушениях в оборудовании или сети NGN традиционная телефонная связь должна работать;

в технологии используются существующие абонентские линии телефонной сети, в каком бы состоянии они не были.

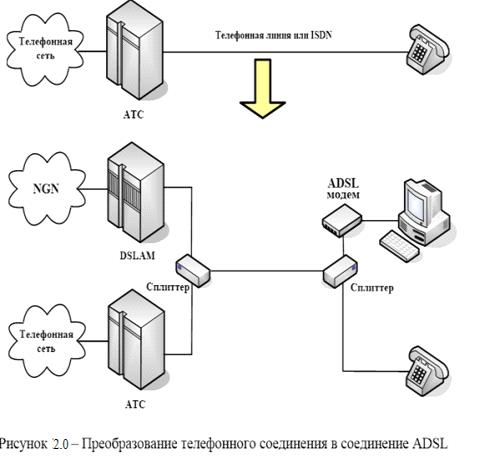

На этих основаниях выросла вся структура технологии ADSL и произошел процесс миграции обычной телефонной линии в систему абонентского широкополосного доступа ADSL (рис 1.3).

В основе типовой схемы абонентского подключения лежит использование принципа частотного разделения. Весь сигнал, передаваемый по абонентской

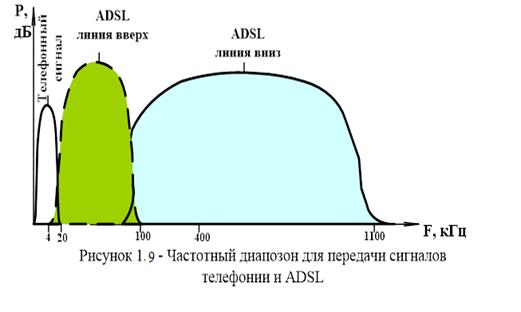

линии, делится в частотном диапазоне на три части (рис.1.4):

диапазон передачи сигналов традиционной телефонии;

диапазон для ADSL линия вверх ;

диапазон для ADSL линия вниз .

Асимметричный обмен предусматривает, что скорость передачи данных от абонента к узлу сети (линия вверх) будет заведомо меньше, чем скорость передачи от узла сети к абоненту (линия вниз). Поэтому для передачи данных по линии вверх отводится меньший частотный диапазон в телефонном канале. Технология ADSL занимает общий диапазон до 1,1 МГц.

Телефонный сигнал занимает диапазон от 0,3 до 20 кГц, ADSL по линии вверх - диапазон от 30 кГц до 140 кГц, а сигнал ADSL по линии вниз - от 140 до 1100 кГц.

Для обеспечения частотного разделения сигналов по обеим сторонам бывшей телефонной линии устанавливаются разветвители сигнала (сплиттеры), которые выполняют функции разделения между цепями телефонии и широкополосного доступа ADSL. Телефонная связь (или связь ISDN) передается, как и раньше, в своем частотном диапазоне. В зависимости от того, являлась ли абонентская линия линией обычной телефонной сети или линией ISDN, различаются два стандарта ADSL :

. В случае использования обычной телефонной линии телефонная связь передается в диапазоне от 300 до 3400 Гц, ADSL занимает частоты, начиная с 30 кГц.

. В случае использования линии ISDN данные ISDN передаются в диапазоне до 80 кГц, a ADSL занимает частоты, начиная со 138 кГц.

Сплиттеры представляют собой пассивные элементы, сделанные на основу двух фильтров: фильтра высоких частот (ФВЧ) и фильтра низких частот (ФНЧ).

Их основное назначение - обеспечить разделение трафика ADSL и трафика традиционной телефонии/ISDN. Сплиттеры не требуют для своей работы питания, так как представляют собой пассивные элементы.

Рассмотрим элементы, добавляемые к абонентскому подключению для обеспечения широкополосного доступа. Со станционной стороны добавляется оборудование DSLAM (DSL Access Multiplexer - мультиплексор доступа DSL), выполняющее функции преобразования сигналов ADSL в ячейки ATM, которые затем передаются в сеть.

2.4.2 Функционирование ADSL с точки зрения протоколов

От рассмотрения ADSL как технологии использования существующей абонентской пары перейдем к изучению всего комплекса устройств в составе абонентского включения ADSL. Для этого проследим преобразование данных в различных протоколах от компьютера до сервера Интернет-провайдера (ISP), основываясь на том факте, что широкополосный доступ создается в первую очередь для активной работы пользователя в сети Интернет. На рис 1.5 показана вся цепочка различных устройств, участвующих в процессе передачи данных и наиболее частая схема взаимодействия по уровням протоколов.

Данные пользователя передаются в виде запросов протокола верхнего уровня HTTP, который применяется в Интернете. Для передачи данных кадры HTTP упаковываются в транспортные кадры TCP/IP и передаются на модем ADSL. Для этого могут использоваться различные интерфейсы обмена, наиболее часто - Ethernet или USB.

Ключевая роль модема ADSL состоит в том, чтобы преобразовать данные пользователя в формат, удобный для передачи через ADSL. Модем не работает с данными верхних уровней, для него существуют только кадры TCP/IP. Для передачи кадров по цепи абонентского доступа модем формирует четырехуровневую структуру ADSL, включающую физический уровень протокола ADSL, канальный уровень на основе ATM, уровень РРР для контроля связности канала в режиме точка-точка и собственно TCP/IP.

Главная цель преобразования данных в модеме в том, чтобы сформировать довольно сложную структуру ADSL. Сформированные в модеме кадры ADSL в виде модулированного сигнала поступают в используемую для передачи телефонную линию и передаются на DSLAM. Обычно на один DSLAM приходится несколько (иногда несколько сотен) подключений модемов.представляет собой довольно простое устройство, которое работает с данными только на уровне ADSL и ATM. Основная задача DSLAM - восстановление данных из кадров ADSL и формирование потока ячеек ATM, который будет передаваться дальше по сети. Нельзя забывать, что технология ADSL родилась в середине 1990-х, когда стратегической концепцией построения мультисервисных сетей являлась технология ATM.

Тогда вполне логично считалось, что преобразование данных пользователя в ячейки ATM на стороне сети заведомо обеспечивает функции широкополосного доступа. В современной концепции NGN технология ATM сохранена только как служебная. По этой причине оказалось необходимым преобразовать ячейки ATM в более привычную для современных сетей форму на базе TCP/IP. В состав цепи абонентского доступа было включено еще одно устройство, получившее название сервера широкополосного удаленного доступа (Broadband Remote Access Server, BRAS). Такое устройство представляет собой краевой маршрутизатор IP для интеллектуального управления широкополосным доступом. BRAS позволяет управлять параметрами трафика от пользователей ADSL на уровне канала передачи данных пакетного трафика. Например, регулирование скорости передачи данных от пользователя в сеть осуществляет именно BRAS. Сейчас операторы сетей доступа DSL для ограничения прямого и обратного трафика используют на узлах доступа ATM фиксированные профили скорости, что возможно реализовать без помощи BRAS. Но на перспективу для предоставления гибко адаптируемой пропускной способности потребуются более тонко настраиваемые механизмы, и реализовать такие функции без краевого маршрутизатора оказывается затруднительным. Кроме того, на фоне растущего спроса на пропускную способность операторы региональных сетей и сетей доступа нуждаются в более гибкой масштабируемости решений, и здесь BRAS становится тоже важным элементом.

Управление потоком пакетного трафика IP в DSLAM не может быть реализовано, DSLAM поддерживает только уровень ATM, не выше. Помимо функций управления потоком BRAS выполняет важную функцию по преобразованию форматов данных, так что этот элемент действительно выполняет краевую задачу: после него данные передаются по сети

Подводя итог вышесказанному, отметим, что с точки зрения функционирования системы ADSL, критичной является связка модем и DSLAM, где, собственно, ADSL присутствует. Все остальные элементы схемы широкополосного абонентского доступа (см.рис.1.5) могут быть отнесены к абонентским устройствам NGN или вообще составным частям транспортной сети NGN.

сеть доступ коллективный широкополосный

.4.3 Алгоритм линейного кодирования в системах ADSL

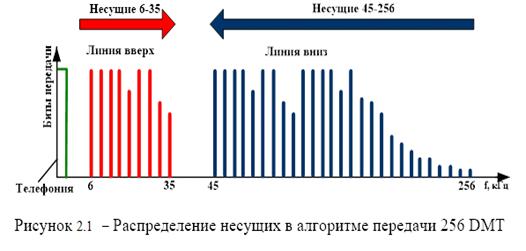

Специфическая особенность ADSL - это использование модуляции 256DMT, о чем необходимо сказать подробнее. Метод передачи информации, разработанный для ADSL, состоит в том, что для передачи сигналов используются 256 несущих. Это означает, что в канале передачи работают 256 мини-модемов, каждый из которых передает информацию на своей несущей. Применение такой методики позволяет повысить эффективность использования ресурса за счет компенсации любых селективных шумовых влияний на параметры передачи. Между несущими устанавливается защитный интервал 4312,5 Гц. Часть несущих отдается под передачу данных по линии вверх, часть - для передачи по линии вниз (рис.1.6). Передача данных на несущей осуществляется посредством амплитудно-фазовой модуляции (Quadrature Amplitude Modulation, QAM).

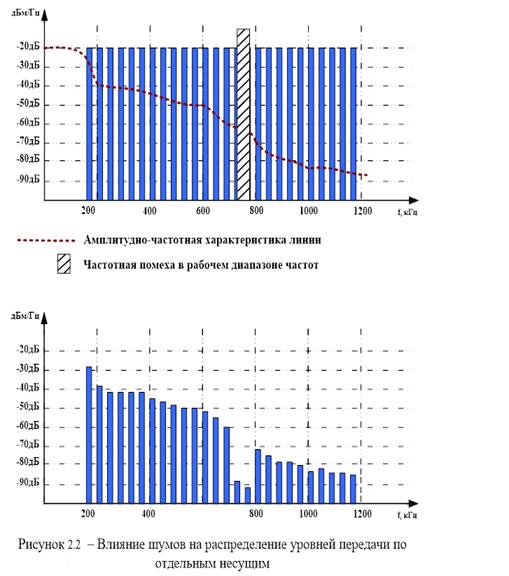

Объем передаваемой информации на отдельной несущей зависит от соотношения сигнал/шум на данной частоте. Если на несущей соотношение сигнал/шум оказывается небольшим, то количество бит/с на ней устанавливается меньшим. В результате распределение скорости передачи по частоте в абонентской паре повторяет зависимость отношения сигнал/шум от частоты. В качестве примера функционирования единого алгоритма передачи256DMT/QAM (рис. 1.7) представлен вариант абонентской линии, в которой присутствует неравномерность амплитудно-частотной характеристики (АЧХ) и селективная помеха. В результате профиль уровней передачи сигнала ADSL повторяет профиль АЧХ, селективная помеха воздействует не на весь сигнал ADSL, а только на одну или несколько несущих. Двухшаговый алгоритм 256DMT/QAM адаптирует передачу цифрового потока к любым параметрам абонентской пары.

.4.4 Факторы, влияющие на параметры качества ADSL

Можно выделить две группы факторов влияющих на параметры качества ADSL:

влияние параметров абонентской кабельной пары,

влияние со стороны пары модем-DSLAM.

Наиболее интересным для эксплуатации фактором, непосредственно влияющим на параметры качества ADSL, являются параметры абонентской кабельной пары. Поскольку абонентский кабель и его параметры не привносится технологией ADSL извне, а уже имеется у оператора.

Базовые параметры абонентской пары полностью описаны в нормативных документах и хорошо известны. К основным базовым параметрам можно отнести:

наличие постоянного/переменного напряжения на линии;

сопротивление абонентского шлейфа;

сопротивление изоляции абонентского шлейфа;

емкость и индуктивность абонентского шлейфа;

комплексное сопротивление линии на определенной частоте (импеданс линии);

симметрию пары в смысле омического сопротивления.

Значения перечисленных параметров определяют качество абонентской пары, и уже на этом основании можно говорить, что они важны для паспортизации кабелей под ADSL.

Кроме базовых параметров существуют специализированные параметры кабеля. Процедурно специализированные параметры отличаются от базовых тем, что любые измерения этих параметров всегда опираются на методики частотного тестирования линии. Согласно данным методикам для диагностики абонентского кабеля следует подать тестовый специализированный сигнал (воздействие) и анализировать качество прохождения такого сигнала по линии (отклик).

К специализированным параметрам относятся:

затухание в кабеле;

шум в широкой полосе частот и отношение сигнал/шум;

амплитудно-частотная характеристика (АЧХ);

переходное затухание на ближнем конце;

переходное затухание на дальнем конце;

импульсные помехи;

возвратные потери;

симметрия пары в смысле неравномерности характеристик передачи.

Еще один фактор, непосредственно влияющий на параметры качества ADSL на уровне абонентского кабеля, - наличие в кабеле неоднородностей. Любые неоднородности в абонентском кабеле негативно сказываются на параметрах передачи. В случае передачи широкополосного сигнала через параллельную отпайку передаваемый сигнал сначала разветвляется, а затем отражается от несогласованного конца отпайки. В результате на стороне приемника два сигнала - прямой и отраженный - накладываются друг на друга, причем отраженный сигнал может рассматриваться как шумовой.

Уровень деструктивного влияния отраженного сигнала будет напрямую зависеть от уровня отражения на отпайке. Из теории сигналов уровень отражения будет тем выше, чем больше частота передаваемого сигнала. В результате любые системы широкополосной передачи оказываются очень чувствительными к любым неоднородностям в кабеле. В случае ADSL чувствительность к неоднородностям немного компенсируется адаптивной подстройкой пары модем-DSLAM, так что наличие отпаек не отменяет возможность передачи. Но в случае отпайки скорость передачи ADSL резко падает, что позволяет производителям оборудования и системщикам выдвигать требования о недопустимости никаких неоднородностей в кабеле для ADSL.

Увлекшись темой диагностики абонентских пар, многие специалисты готовы приравнять эксплуатацию ADSL к задаче диагностики кабелей. Но это неправильно. На общие параметры качества доступа ADSL влияет эффективность работы пары модем-DSLAM. Здесь сказывается несколько факторов.

. Технология ADSL предусматривает технологическую независимость параметров DSLAM и модема, эти устройства могут быть разного производства. Любые варианты нестыковки в паре модем-DSLAM должны сказываться на качестве доступа ADSL.

. Фактор нестыковки на уровне «рукопожатия» может проявиться в том, что модем и DSLAM могут установить не самый эффективный режим работы и обмена данными.

. На уровне диагностики соединения фактор нестыковки может привести к неправильной настройке эквалайзеров и эхокомпенсаторов, что скажется на параметрах скорости передачи. Здесь же может присутствовать фактор нарушения в работе только одного устройства. Например, сама процедура настройки эхокомпенсатора в модеме может оказаться некорректной и могут возникнуть нарушения. Аналогичные нарушения могут быть вызваны некор-ректной работой процедур выравнивания уровня сигнала в DSLAM и т.д.

. Аналогичные проблемы могут быть обусловлены нестыковкой на уровне диагностики канала. Здесь нарушения в процессе согласования схем кодирования и любые сбои в работе алгоритмов диагностики SNR могут привести к ухудшению качества подключения ADSL.

2.5 Технология IDSL

(ISDN Digital Subscriber Line - цифровая абонентская линия IDSN). Технология IDSL обеспечивает полностью дуплексную передачу данных на скорости до 144 Кбит/с. В отличие от ADSL возможности IDSL ограничиваются только передачей данных.

Передача данных по линии IDSL обычно осуществляется по двум каналам "В" (каналам передачи информации) со скоростью 64 Кбит/с по каждому, плюс по каналу "D" (служебному каналу), по которому со скоростью 16 Кбит/с передаются сигналы управления и служебная информация, иногда он может использоваться для пакетной передачи данных. Это обеспечивает пользователю возможность доступа со скоростью 128 Кбит/с (плюс передача служебной информации итого 144 Кбит/с). Дополнительный служебный канал в 16 Кбит/с предоставляется для ЕОС (встроенного эксплуатационного канала), который предназначен для обмена информацией (например, статистики работы линии передачи данных) между LT (линейным окончанием) и NT (сетевым окончанием). Обычно встроенный эксплуатационный канал недоступен конечному пользователю.
