ОПИСАНИЕ КОНСТРУКЦИИ

Описание сливного крана: Сливной кран монтируется на конце трубопровода и служит для слива жидкости. При сливе рукоятку 4 устанавливают вдоль трубопровода, для прекращения слива — поперек. Чтобы обеспечить герметичность,

конус пробки 2 притирается к внутренней стенке корпуса 1.

Корпус 1 соединен с коленом 6 с помощью прокладки 7 при помощи болтового соединения.

Крышка 3 и втулка 5 обеспечивают необходимую плотность прилегания пробки 2 к

внутренней поверхности корпуса 1.

6

ОТВЕТЫ НА ВОПРОСЫ

1.Сколько изображений содержит исходный сборочный чертёж?

Два изображения: вид спереди и вид слева.

2.Как называют таблицу, содержащую основные сведения о входящих в изделие деталях?

Спецификация.

3.Какие детали на сборочном чертеже имеют резьбу?

Колено 6.

4.Какие виды резьбы присутствуют на сборочном чертеже?

Метрическая резьба (М).

5.Как располагаются номера позиций на сборочном чертеже?

Располагаются параллельно основной надписи чертежа вне контура изображения и группируют в колонку или строчку по возможности на одной линии (ГОСТ 2.109–73).

6.Расшифруйте условное обозначение G3/8

Трубная цилиндрическая резьба на 3/8 дюйма.

7.Какие виды соединений представлены на сборочном чертеже?

Болтовое (корпуса 1 и колена 6 через прокладку 7).

7

ЗАКЛЮЧЕНИЕ

Выполнив данную работу, я освоила основы чертежа в программе Компас V18.1. Научилась составлять 3D модели деталей, конструкторскую документацию в соответствие с ГОСТ.

8

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1.Большаков В.П., Чагина А.В. Выполнение в Компас-3D конструкторской документации изделий с резьбовыми соединениями: учеб. пособие. СПб: СПбГУ ИТМО, 2011, – 166 с.

2.Большаков В. П. Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D. Практикум. — СПб.: БХВ-Петербург, 2010. — 496 с.: ил. + DVD — (Учебное пособие)

3.Бурлуцкая Н.Б., Ильченко Т. В., Максимова О. В. Трехмерное моделирование и конструкторская документация резьбового соединения. Учебно-методическое пособие. СПб.: Изд-во СПбГЭТУ «ЛЭТИ», 2018 32 c.

9

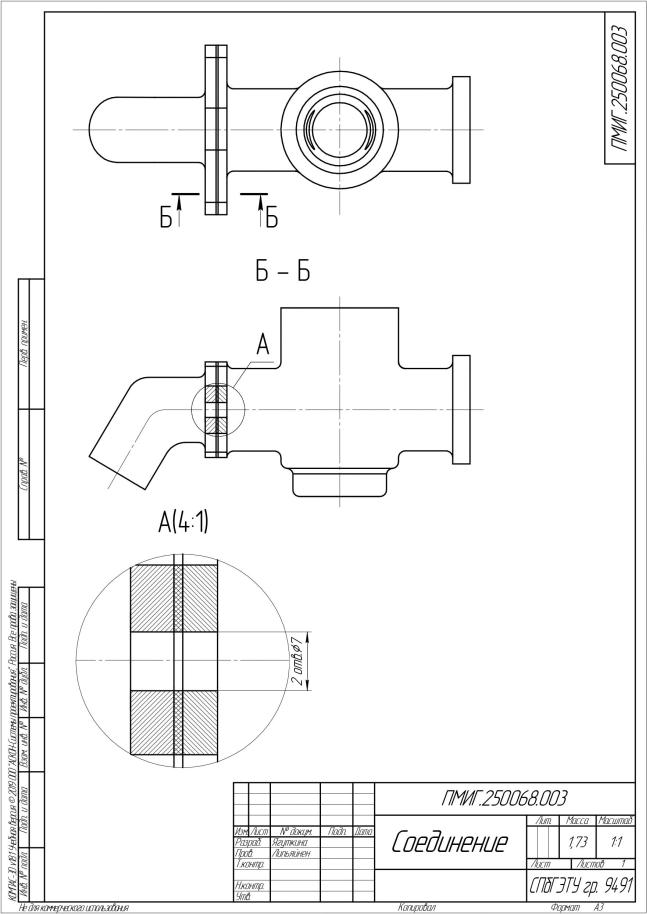

ПРИЛОЖЕНИЯ СОЕДИНЕНИЕ КРЕПЁЖНЫМИ ДЕТАЛЯМИ И СБОРОЧНЫЙ ЧЕРТЁЖ
