Материал: Yagutkina_A_9491_kursovaya_rabota_V68
МИНОБРНАУКИ РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)
Кафедра прикладной механики и инженерной графики
КУРСОВАЯ РАБОТА по дисциплине «Инженерная и компьютерная графика»
Тема: Кран сливной Вариант 68
Студентка гр. 9491 |
|
|
Ягуткина А.В. |
Преподаватель |
|
|
Липьяйнен Т.С. |
|
Санкт-Петербург |
||
|
2020 |
|
|
ЗАДАНИЕ
НА КУРСОВУЮ РАБОТУ
Студент Ягуткина А.В.
Группа 9491
Тема работы: Кран сливной
Исходные данные:
Сборочный чертеж и спецификация
Содержание пояснительной записки: «Содержание», « Введение», «Основная часть», « Заключение», « Список использованных источников».
Предполагаемый объем пояснительной записки: 22 страницы
Дата выдачи задания: 28.11.2020
Дата сдачи КР: 20.12.2020
Дата защиты КР: 23.12.2020
Студент |
|
Ягуткина А.В. |
Преподаватель |
|
Липьяйнен Т.С. |
2
Содержание
Задание на курсовую работу______________________________________________4
Введение______________________________________________________________ 5
Описание конструкции___________________________________________________6
Ответы и вопросы______________________________________________________ 7
Список рекомендуемой литературы_______________________________________ 8
Приложения:
Сборочный чертеж и спецификация
Соединение Шпилечное. Сборочный чертеж в 2d и 3d
Спецификация к Соединению шпилечному Корпус в 2d и 3d
Колено в 2d и 3d
Крышка в 2d и 3d
Прокладка 2d и 3d
3

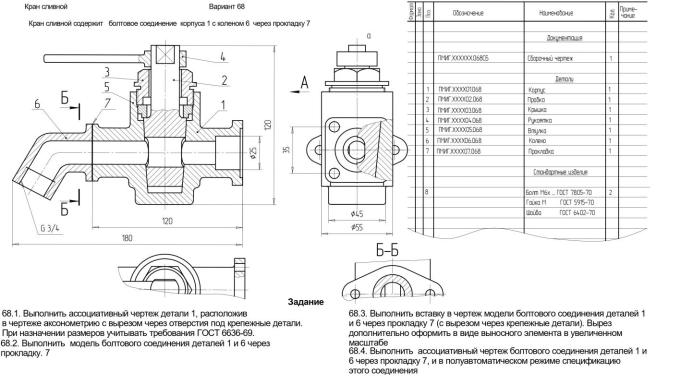

ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ
4
ВВЕДЕНИЕ
Целью курсовой работы является освоение базовых навыков работы в программе КОМПАС-3D, выполнения сборочного чертежа и спецификации изделия, твердотельное моделирование и работа с государственным стандартом.
Работа проводилась в учебной версии программы КОМПАС-3D v18.1.
5
