1. Определение объемов работ

Все работы по строительству железнодорожного пути разделим на три группы: подготовительные работы; возведение земляного полотна; возведение верхнего строения пути.

1. Определение объема подготовительных работ

16400 м

Рисунок 1. Схема отводимой территории под строительство

Определяем площадь отводимой территории (рис. 1):

Определяем количество деревьев на данном участке:

шт

Твердых пород:

Мягких пород:

Принимаем в расчетах длину выемки

длину насыпи

Грунт выемки разрабатывается скрепером и бульдозером. Грунт насыпи полностью разрабатывается экскаватором. Выемка полностью разрабатывается в насыпь. На рис. 2 показана схема разработки грунта.

5,74 Км 10,66 км 16,4 км Рисунок 2. Схема разработки грунта: I, II – массивы с первой и

второй группой грунта

2. Определение объема грунта выемки

22,8

3,9

Рисунок 3. Поперечный разрез выемки

Объем грунта в выемке определяется по формуле в соответствии с рис. 3:

где а – ширина выемки по дну, 12,0 м;

В_В - ширина раскрытия выемки, м;

Н_В - глубина выемки, 3,9 м;

l_В - длина выемки, 5740 м.

При разработке выемки грунт не срезается до проектной отметки скрепером на 5 см, бульдозером на 10 см.

Объем недобора грунта определяется по формуле:

где а – ширина выемки по дну, а=12,0 м;

b – толщина слоя недобора грунта;

Объем скреперных и бульдозерных работ можно определить по формулам:

Объем грунта в кюветах определяется следующим образом (рис. 4):

Объем кюветов 1-й и 2-й группы грунта по 50% = 8954/2 = 4477 м³

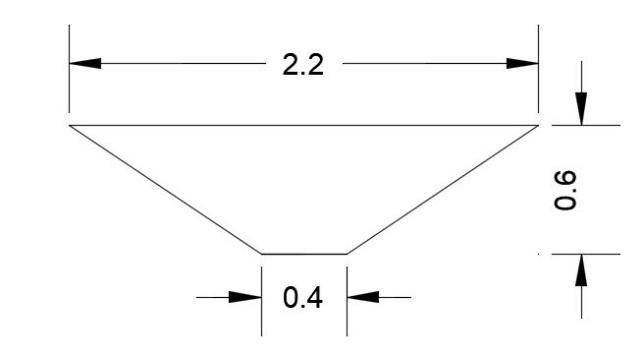

Рисунок 4. Поперечный разрез кювета

Общий объем выемки:

3. Определение объема грунта в насыпи

Определение объема грунта в насыпи показано на рисунке 5.

1. 19,6

   4,0



2.

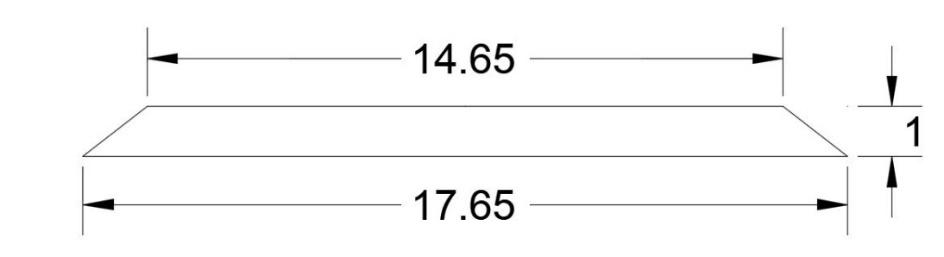

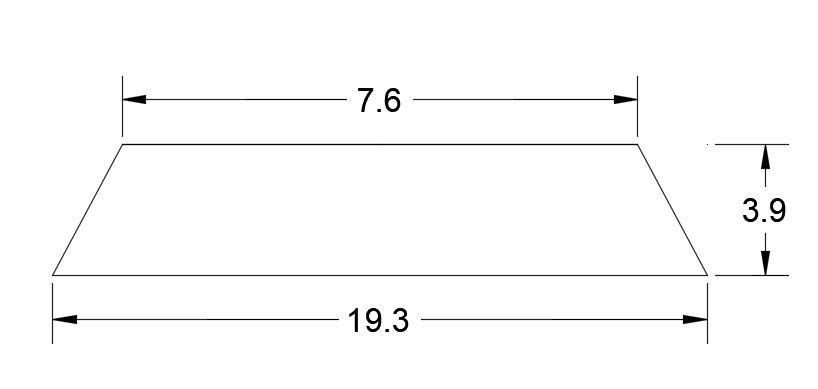

Рис. 5. Поперечные разрезы насыпи: 1 – на главных путях, 2 – на станционных путях

Общий объем грунта в насыпи определяется по формуле:

где – объем грунта насыпи на главных путях, м³ ;

– объем грунта насыпи на станционных путях, м³.

Расчет объемов грунта насыпи на главных и станционных путях производится по формуле:

Объем экскаваторных работ:

– объем грунта выемки с учетом кюветов, м³

Вес перевозимого грунта:

где – удельный вес грунта, 1-ая группа = 1,6 т/м³ .

Объем водоотводных канав:

где 1400 – объем канав на 1 км трассы.

4. Определение работ по укреплению откосов

Средняя высота откосов:

Длина откосов:

Площадь укрепления откосов:

На этой площади производится посев многолетних трав.

Из них 10% (0,1*=23354 м² ) высаживаются вручную,

20% (0,2*=46707 м² ) – механизированным способом,

70% (0,7*=163476 м²) - гидропосев.

5. Определение объемов работ по верхнему строению пути

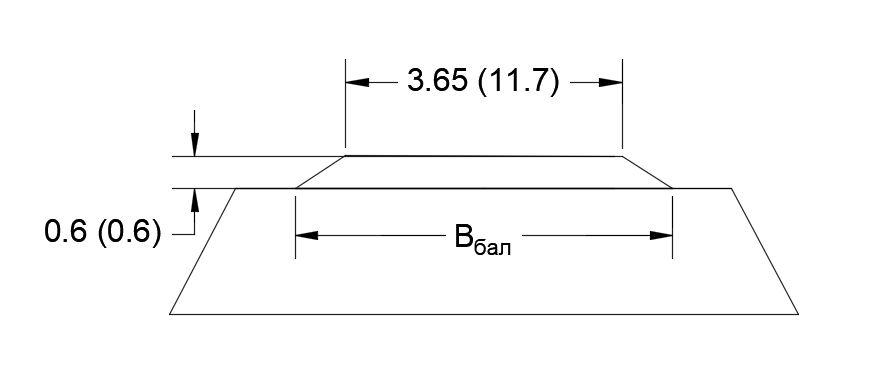

Расчет объема балластной призмы производится по рисунку 6:

Рисунок 6. Поперечный разрез балластной призмы

.

2. Составление локальных сметных расчетов

1. Составление локальной сметы по главе «Подготовка территории строительства»

Локальная смета на производство подготовительных работ составляется на основании ФЕР-2001, сборник №1 «Земляные работы».

2. Составление локальной сметы по главе «Возведение земляного полотна»

Локальная смета на работы по устройству земляного полотна на главных и станционных путях составляется на основании ФЕР-2001, сборник №1 «Земляные работы». Стоимость перевозки грунта автомобилями-самосвалами определяется по ОССП-2001 «Отраслевой сборник сметных цен на перевозки грузов для строительства».

3. Составление локальной сметы по главе «Возведение верхнего строения пути»

Локальная смета на работы по устройству верхнего строения пути на главных и станционных путях составляется на основании ФЕР-2001, сборник №28 «Железные дороги».

Локальные сметные расчеты указаны в Приложении.

3. Составление объектной сметы

В смете суммируются данные из локальных смет, с группировкой затрат по соответствующим графам сметной стоимости «строительных работ», «монтажных работ», «оборудования, мебели и инвентаря», «прочих работ», с последующим добавлением лимитированных и прочих затрат. Объектная смета указана в Приложении.

4. Составление калькуляции транспортных расходов

Транспортные расходы входят в стоимость материала.

110 км

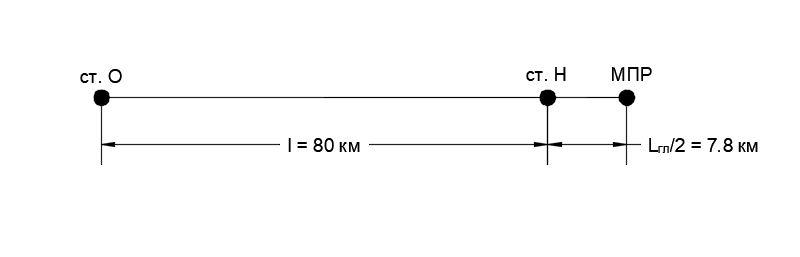

Рисунок 7. Схема доставки материала

Калькуляция транспортных расходов указана в Приложении.

5. Составление калькуляции стоимости материалов

Стоимость материала определяется по формуле:

где Ц_от – отпускная цена снабженческо-сбытовой организации;

- стоимость тары, упаковки;

– транспортные расходы;

– коэффициент, учитывающий заготовительно-складские расходы подрядных организаций.

Калькуляция стоимости материалов указана в Приложении.

6. Определение затрат по главам сводного сметного расчета по укрупненным показателям стоимости

Сметная стоимость работ и затрат по главам 5, 6, 7, 8 определим по укрупненным показателям, которые рассчитываются на основе реальных проектов. Единицей измерения объемов работ по этим главам принят 1 км железнодорожной линии.

В стоимость 1 км строительной длины входят строительные, монтажные работы и стоимость оборудования. Распределение этой стоимости по видам работ производится в процентном соотношении.

Указаны в приложении.

7. Составление сводного сметного расчета

Сводный сметный расчет стоимости строительства составляется в текущем уровне цен, указан в приложении.

Список литературы

1. Ардзинов В. Д., Барановская Н. И., Курочкин А. И. Сметное дело в строительстве. Самоучитель. 3-е изд., переработанное и дополненное. – Санкт-Петербург: Питер, 2016 г. – 512 с. – Электронное издание. – Режим доступа: http://ibooks.ru/reading.php?productid=22004;

2. Экономика строительства [Электронный ресурс]. 3-е изд. / Под ред. В.В. Бузырева. – Электрон. дан. – СПб. : Питер, 2009. – 416 с. – Режим доступа: http://ibooks.ru/reading.php?productid=21668;

3. Проектно-сметное дело в железнодорожном строительстве [Электронный ресурс] : учебник для студентов вузов железнодорожного транспорта / Б. А. Волков [и др.] ; под ред. : Б. А. Волкова. – Электрон. дан. – Москва : Учебно-методический центр по образованию на же-лезнодорожном транспорте, 2013. – 304 с. – Режим доступа: http://e.lanbook.com/book/58943.

4. Постановление Правительства РФ от 16.02.2008 N 87 (ред. от 23.01.2016) «О составе разделов проектной документации и требованиях к их содержанию»;

5. Методика определения стоимости строительной продукции на территории Российской Федерации : МДС 81-35.2004. – Взамен СП 81-01-94, МДС 81-1.99, МДС 81-28.2001, МДС 81-29.2001, МДС 81-27.2001, МДС 81-30.2002 ; Введ. с 09.03.2004. – М. : ГОССТРОЙ России, 2004. – 63 с. : табл.;

6. Методические указания по определению величины накладных расходов в строительстве: МДС 81-33.2004 : МДС 81-33.2004. - Взамен МДС 81-4.99 ; Введ. с 12.01.2004. – М. : ГОССТРОЙ России, 2004. – 28 с.;

7. Методические указания по определению величины сметной прибыли в строительстве : МДС 81-25.2001, утв. и введ. в действие с 01.03.2001 г. пост. Госстроя России от 28.02.2001г. №15 / Система нормативных документов в строительстве. Строительные нормы и правила Российской Федерации. – М. : Госстрой России, 2002. – 15 с. : табл.;

8. Сборник сметных норм затрат на строительство временных зданий и сооружений : ГСН 81-05-01-2001, утв. и введ. в действие с 15 мая 2002 г. пост. Госстроя России от 07 мая 2001 г. №45 / Система нормативных документов в строительстве. Строительные нормы и правила Российской Федерации. - Взамен Сборников сметных норм, утв. пост. Госстроя СССР от 30.09.82 №222 и от 05.10.90 №81. – М. : Госстрой России, 2002. – 25 с.;

9. Сборник сметных норм дополнительных затрат при производстве строительно-монтажных работ в зимнее время : ГСН 81-05-02-2007. – Взамен ГСН 81-05-02-2001: реком. к примен. письмом Росстроя № ск1221/02 от 28.03.07 // Система нормативных документов в строительстве. Строительные нормы и правила Российской Федерации. – Изд. 2-е, изм. и доп. – М. : Госстрой России, 2007. – 62 с.;

10.Федеральный сборник сметных цен на перевозки грузов для строительства : утв. Госстроем России 28.05.2003. Ч. 1. Автомобильные перевозки. – Офиц. изд. – М. : ГОССТРОЙ России, 2004. – 94 с.

11.Экономика строительства: метод. указания по выполнению курсовой работы / ПГУПС, каф. «Экономика и менеджмент в строительстве» ; сост. Т. В. Наркевская. – СПб. : ПГУПС, 2012. – 39 с.
