ПОВЕРХНОСТНЫЙ ЭФФЕКТ В ПРОВОДНИКЕ ПРОИЗВОЛЬНОГО СЕЧЕНИЯ

Общая часть работы

В длинном прямолинейном проводнике протекает переменный ток. При различной частоте тока и сечении проводника происходит перераспределе- ние тока по сечению проводника. Необходимо рассчитать распределение плотности тока и источников в проводнике, напряженности магнитного и электрического полей вокруг проводника и потери в нем. Вследствие боль- шой протяженности проводника рассматривается двумерная задача в декар- товой системе координат (рис. 1).

y











y3

Воздух













Az = 0 + j0







Материал № 1









Тип элемента











Plane53











Степени свободы







y2

A











I1 = 10 А

Проводник









Материал № 2







a



Тип элемента









Plane53









f = 50 Гц









Степени свободы





y1





A, VOLT



















b









Az = 0 + j0









y0

x0

x1

x2

x3

x





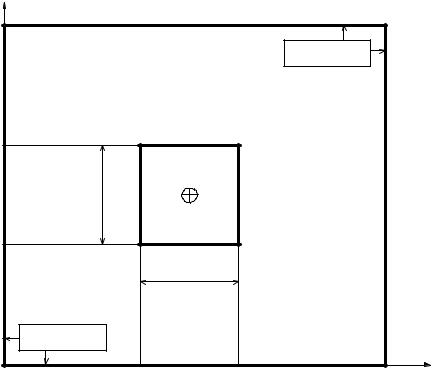

Рис. 1. Эскиз расчетной области





Размеры расчетной области: a = 0.01 м; b = 0.01 м; x0 = 0; x1 = x0 + 5*b; x2 = x1 + b; x3 = x2 + 5*b; y0 = 0; y1 = y0 + 5*a; y2 = y1 + a; y3 = y2 + 5*a.

Запуск пакета ANSYS

В меню программ или на рабочем столе запустить элемент ANSYS product launcher. В появившемся окне выбрать в выпадающем меню Simulation Environment программу ANSYS, а в Licence ANSYS Multiphysics. В папке

Student создать подпапку с номером своей группы и подпапку студента (не

3

использовать кириллицу) и выбрать указанный путь в поле Working directory. Jobname оставить file или ввести другое имя латиницей. Нажать кнопку Run.

Выбор типа анализа и формулировки задачи

Main Menu → Preferences → Electromagnetic: Magnetic-Nodal → OK

Выбор типов твердотельных элементов, используемых в расчете

Main Menu → Preprocessor → Element Type → Add/Edit/Delete → Add → Magnetic Vector → Vect Quad 8nod 53

Element type ref number – 1 → Apply Magnetic Vector → Vect Quad 8nod 53

Element type ref number – 2 → OK

Не закрывая окна задания типов элементов, установите их ключевые опции.

Выделите Type 1 PLANE 53 → Options

В открывшемся окне установите следующие опции:

Element degree(s) of freedom

K1

AZ

Element conventional velocity

K2

No velo effects

Element behavior

K3

Plane

Element coord system defined

K4

Parall to global

Extra element output

K5

No extra output

Magnetic force store for

K7

Midside node element

→ OK







Элемент типа 1 используется для моделирования воздушного простран- ства и имеет степень свободы z-составляющую векторного магнитного по- тенциала AZ.

Для второго типа элементов необходимо изменить только опцию K1:

Выделите Type 2 PLANE 53

→ Options



Element degree(s) of freedom

K1 –

AZ, VOLT

→ OK





Элемент типа 2 используется для моделирования проводников и имеет степени свободы z-составляющую векторного магнитного потенциала AZ и напряжение VOLT.

Закройте окно выбора элементов.

Задание системы единиц и свойств материалов

Main Menu → Preprocessor → Material Props → Electromag Units → MKS → OK

Свойства для воздуха:

4

Main Menu → Preprocessor → Material Models → Material Model Number 1 → Electromagnetics → Relative permeability → Constant → MURX → 1 → OK Material Model Number 1 → Electromagnetics → Resistivity → Constant → RSVX → 1E+25 → OK

Свойства для проводника:

Menu Define Materials Model Behavior → Material → New Model → Define Material ID → 2 → OK

Electromagnetics → Relative Permeability → Constant → MURX → 1 → OK Electromagnetics → Resistivity → Constant → RSVX → 2E-8 → OK

Закройте окно определения свойств материалов. Сохраните промежуточные результаты:

ANSYS Utility Menu File Save as → имя файла → OK

Построение геометрической модели

Введите параметрические переменные геометрии расчетной области в соответствии с рис. 1 и табл. 1.

Для ввода значений используйте прямую запись операции присвоения в строке меню ввода скалярных параметров:

Utility Menu → Parameters → Scalar Parameters → Selection → a=0.01 → Accept → ... → Close

Построение расчетных областей

Main Menu → Preprocessor → Modeling → Create → Area → Rectangle → By Dimentions → Введите в открывшемся окне координаты двух противополож- ных вершин прямоугольника → x0, x3, y0, y3 (воздух) → Apply → x1, x2, y1, y2 (проводник) → OK

Проведите операцию «склеивания» (удаления перекрытий) построенных областей между собой.

Main Menu → Preprocessor → Modeling → Operate → Booleans → Overlap → Areas → PickAll

В результате произведенных булевских операций появились разрывы в последовательности номеров объектов. Проведите компрессию номеров и перенумерацию линий и областей:

Main Menu → Preprocessor → Numberung Ctrls → Compress Numbers → All → OK

Присвоение атрибутов созданным областям

Main Menu → Preprocessor → Meshing → Mesh Attributes → Picked Areas →
