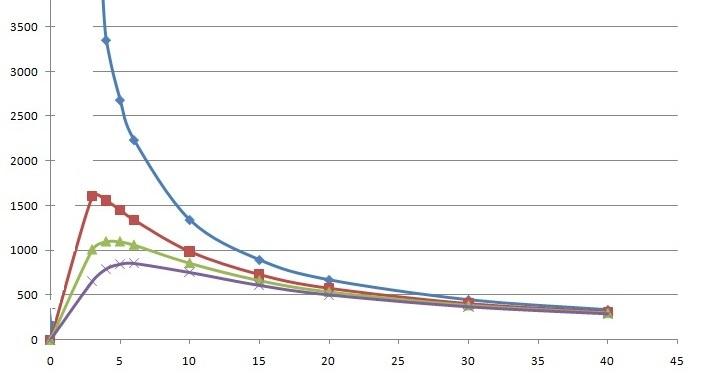

Рис.3.4. Кривые термического цикла при I=160 А, U=190 В, V=20 м/ч.
1 – для точек расположенных на удаление от оси на расстояние r=0;
2 – для точек расположенных на удаление от оси на расстояние r=0,82 см;
3 – для точек расположенных на удаление от оси на расстояние r=0,99 см;
4 – для точек расположенных на удаление от оси на расстояние r=1,12 см.
Таблица 3.3- Параметры кривых термического цикла при r = 0 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
4475 |
3356 |
2685 |
2236 |
1342 |
671 |
447 |
335 |
Таблица 3.4- Параметры кривых термического цикла при r = 0,82 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
1604 |
1555 |
1451 |
1339 |
987 |
575 |
403 |
310 |
Таблица 3.5- Параметры кривых термического цикла при r = 0,99 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
1011 |
1099 |
1099 |
1063 |
859 |
537 |
385 |
300 |
Таблица 3.6- Параметры кривых термического цикла при r = 1,12 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
655 |
795 |
848 |
856 |
754 |
503 |
369 |
290 |
Таблица 3.7- Параметры кривых термического цикла
-
r, cм
0
0,82
0,99
1,12
Tm, °C
∞
1610
1110
860
tm, c
-
3,07
4,46
5,76
ωохл, °C/с
-60,4
-57,73
-50,38
-
tр.з, c
9,51
9,51
0
-

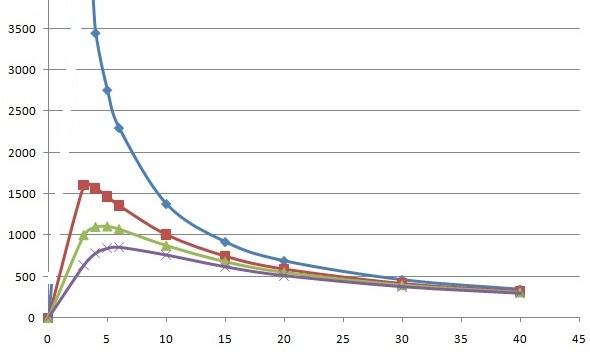

Рис.3.5. Кривые термического цикла при I=200 А, U=195 В, V=20 м/ч.
1 – для точек расположенных на удаление от оси на расстояние r=0;
2 – для точек расположенных на удаление от оси на расстояние r=0,83 см;
3 – для точек расположенных на удаление от оси на расстояние r=1,004 см;
4 – для точек расположенных на удаление от оси на расстояние r=1,14 см.
Таблица 3.8- Параметры кривых термического цикла при r = 0 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
4593 |
3445 |
2756 |
2296 |
1378 |
689 |
459 |
344 |
Таблица 3.9- Параметры кривых термического цикла при r = 0,83 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
1602 |
1564 |
1465 |
1356 |
1004 |
588 |
413 |
318 |
Таблица 3.10- Параметры кривых термического цикла при r = 1,004 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
997 |
1096 |
1102 |
1070 |
871 |
547 |
394 |
307 |
Таблица 3.11- Параметры кривых термического цикла при r = 1,14 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
640 |
785 |
844 |
857 |
762 |
512 |
377 |
297 |
Таблица 3.12- Параметры кривых термического цикла
|
r, cм |
0 |
0,83 |
1,004 |
1,15 |
|
Tm, °C |
∞ |
1610 |
1110 |
860 |
|
tm, c |
- |
3,15 |
4,58 |
5,91 |
|
ωохл, °C/с |
-59,3 |
-56,1 |
-49,3 |
- |
|
tр.з, c |
10,3 |
10,3 |
0 |
- |
Рис.3.6. Кривые термического цикла при I=240 А, U=200 В, V=20 м/ч.
1 – для точек расположенных на удаление от оси на расстояние r=0;
2 – для точек расположенных на удаление от оси на расстояние r=0,84 см;
3 – для точек расположенных на удаление от оси на расстояние r=1,016 см;
4 – для точек расположенных на удаление от оси на расстояние r=1,155 см.
Таблица 3.13- Параметры кривых термического цикла при r = 0 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
4711 |
3533 |
2826 |
2355 |
1413 |
706 |
471 |
353 |
Таблица 3.14- Параметры кривых термического цикла при r = 0,84 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
1600 |
1572 |
1478 |
1372 |
1022 |
601 |
422 |
325 |
Таблица 3.15- Параметры кривых термического цикла при r = 1,016 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
983 |
1091 |
1104 |
1076 |
883 |
558 |
402 |
314 |
Таблица 3.16- Параметры кривых термического цикла при r = 1,155 см
|
t, с |
3 |
4 |
5 |
6 |
10 |
20 |
30 |
40 |
|
T, °C |
624 |
775 |
840 |
857 |
770 |
521 |
384 |
303 |
Таблица 3.17- Параметры кривых термического цикла
|
r, cм |
0 |
0,84 |
1,016 |
1,155 |
|
Tm, °C |
∞ |
1610 |
1110 |
860 |
|
tm, c |
- |
3,23 |
4,69 |
6,06 |
|
ωохл, °C/с |
-58,5 |
-55,3 |
-48,6 |
- |
|
tр.з, c |
11,23 |
11,23 |
0 |
- |
