Міністерство освіти і науки України
Сумський державний університет
Кафедра наноелектроніки
Звіт
про виконання лабораторної роботи з теми:
«Дослідження тріода»
|
Виконав студент групи ФЕ-31 |
Горобей О. О. |
|
|
|
|
Перевірив |
Кривець О. С. |
Суми 2015
Мета роботи - ознайомитися з конструктивними особливостями та фізичними основами роботи тріода типу подвійний тріод 6НЗП, дослідити його характеристики та параметри.
Напруга накалу, В,. . . 6,3
Струм накалу, мА,. . . 350
Крутизна характеристики, мА/В, . 6.00
Внутрішній опір, кОм,. . 6,25
Коєфіцієнт підсилення . . . 36±8
Напруга аноду,В,. .150
Опір у колі катоду, Ом,. 240
Струм аноду, мА,. . . 8.5±3
Ємності, пФ: вхідна ... 2,8
вихідна ... 1,41
прохідна ... 1,6
між анодами... 0,15
Максимальна напруга аноду, В,. . . 300
Максимальна розсіювальна потужність аноду, Вт,. . . 1,5
Найбільша напруга катод-підігрівач. В,. . .250
Максимальний струм катоду, мА, . 18
Максимальний опір у колі сітки, МОм, … 1,0

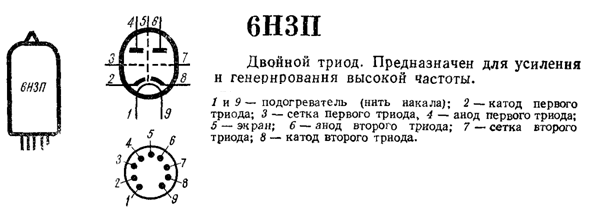

Цоколевка
досліджуваного
тріода:
2. Скориставшись паспортним значенням найбільшої потужності, що розсіюється анодом досліджуваної лампи, розрахувати і побудувати криву допустимого струму Iа. доп./Ua для значень Ua и Ia, що лежать в прийнятих для дослідження межах (Ia=15mA, Ua=200В).
Таблиця 2.1
|
Ра, Вт |
1,5 |
|
|
Uа, В |
Іа, мА |
|
|
0 |
0 |
|
|
20 |
74 |
|
|
40 |
36,5 |
|
|
60 |
24 |
|
|
80 |
16,25 |
|
|
100 |
14 |
|
|
120 |
11,5 |
|
|
140 |
10,75 |
|
|
160 |
9,37 |
|
|
180 |
8,33 |
|
|
200 |
7,5 |
|

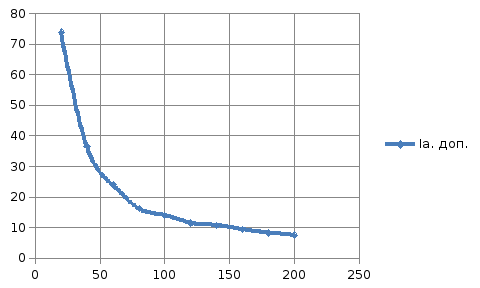

Рисунок 2.1 - крива допустимого струму
3.
Знімемо сімейство статичних анодних
характеристик
для напруг сітки лежать в інтервалі -3В
до + 1В, змінюючи напругу на сітці з
кроком
1В. Одночасно при позитивній
напрузі на сітці знімемо сітково-анодні
характеристики
тріода
.
Таблиця 3.1
|
Uc= -3 В |
Uc= -2 В |
Uc= -1 В |
Uc= 0 В |
Uc= 1 В |
||||||||
|
Uа, В |
Іа, мА |
Uа, В |
Іа, мА |
Uа, В |
Іа, мА |
Uа, В |
Іа, мА |
Uа, В |
Іа, мА |
|||
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
3,2 |
|||
|
20 |
0 |
20 |
0 |
20 |
0,3 |
20 |
2,1 |
10 |
5,5 |
|||
|
40 |
0,1 |
40 |
0,5 |
40 |
1,5 |
40 |
5 |
20 |
7,2 |
|||
|
60 |
0,5 |
60 |
1,5 |
60 |
3,8 |
60 |
7,8 |
30 |
8,4 |
|||
|
80 |
1,4 |
80 |
2,8 |
80 |
6,2 |
80 |
10 |
40 |
9,8 |
|||
|
100 |
2,4 |
100 |
3,9 |
100 |
8 |
100 |
12,5 |
50 |
10,8 |
|||
|
120 |
3,3 |
120 |
4,9 |
120 |
9,7 |
|
|
60 |
11,8 |
|||
|
140 |
4,2 |
140 |
6,1 |
140 |
13 |
|
|
70 |
13 |
|||
|
160 |
5,5 |
160 |
14 |
|
|
|
|
80 |
15 |
|||
|
180 |
15 |
|
|
|
|
|
|
|
|
|||

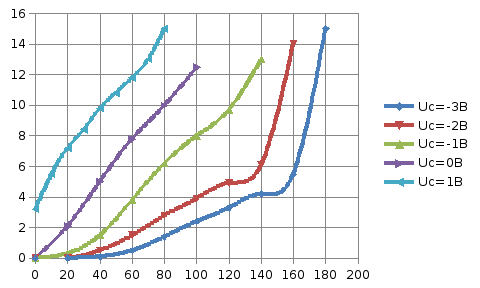

Рисунок
3.1 - статичні
анодні характеристики (
)
Таблиця 3.2
|
Uc= 0,5 В |
Uc= 1 В |
||
|
Uа, В |
Іс, мА |
Uа, В |
Іс, мА |
|
0 |
0,4 |
0 |
1,5 |
|
10 |
0,35 |
10 |
1,1 |
|
20 |
0,3 |
20 |
1 |
|
30 |
0,25 |
30 |
0,9 |
|
40 |
0,2 |
40 |
0,8 |
|
50 |
0,19 |
50 |
0,7 |
|
60 |
0,18 |
60 |
0,7 |
|
70 |
0,18 |
70 |
0,63 |
|
80 |
0,17 |
80 |
0,6 |
|
90 |
0,16 |
|
|
|
100 |
0,15 |
|
|

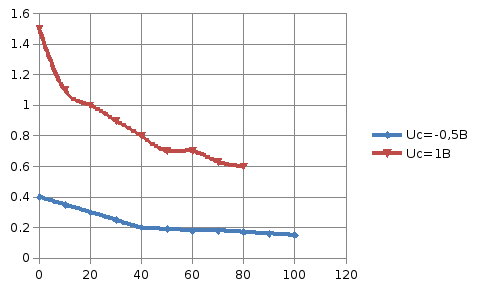

Рисунок
3.2 - статичні
сітково-анодні
характеристики

Таблиця 4.1
|
Uа= 50 В |
Uа= 100 В |
Uа= 150 В |
Uа= 200 В |
||||||
|
Uc, В |
Іа, А |
Uc, В |
Іа, А |
Uc, В |
Іа, А |
Uc, В |
Іа, А |
||
|
-5 |
0 |
-5 |
0,4 |
-5 |
1,9 |
-5 |
3,3 |
||
|
-4 |
0 |
-4 |
1 |
-4,5 |
2,7 |
-4,5 |
3,8 |
||
|
-3 |
0,2 |
-3 |
2,2 |
-4 |
3 |
-4 |
4,6 |
||
|
-2 |
0,7 |
-2 |
3,6 |
-3,5 |
4,2 |
-3,5 |
5,8 |
||
|
-1 |
2,2 |
-1 |
6,4 |
-3 |
4,5 |
|
|
||
|
0 |
5,9 |
0 |
10,6 |
-2,5 |
6,3 |
|
|
||
|
0,5 |
7,7 |
0,5 |
13 |
-2 |
6,8 |
|
|
||
|
1 |
9,5 |
|
|
|
|
|
|
||
|
1,5 |
11 |
|
|
|
|
|
|
||
|
2 |
13 |
|
|
|
|
|
|
||
|
2,5 |
14,6 |
|
|
|
|
|
|
||
