Материал: LS-Sb89573

Калибровка.

1. Установить ВТП на калибровочный образец. В режиме Контроль

нажать кнопку «Баланс» на бездефектном участке образца. Просканировать калибровочный образец (см. рис. 4.1). После снятия данных нажать

«Возврат».

2.Войти в Настройки Калибровка, установить номер канала, в котором происходила калибровка, установить тип калибровочной кривой и задать единицы измерения дефекта.

3.Войти в подменю Создать кривую.

4.Установить позицию и ширину курсора таким образом, чтобы сигнал от дефекта находился в створе курсора, задать тип измерения. При помощи

кнопок «Добавить» / «Удалить» добавить/удалить точки калибровочной кривой. Задать размер дефекта в выбранных ранее единицах измерения.

5. Повторить п. 4 для каждой точки.

Общие настройки.

1.Войти в Настройки Общие настройки, установить частоту выборок в герцах, выбрать режим (одночастотный или двухчастотный), задать время автоочистки при ее включении, установить яркость экрана, дату и текущее время.

2.Установить тип синхронизации.

3.Установить количество выборок в отображаемой развертке горизонтальной и вертикальной проекций сигнала.

Порядок выполнения работы

Установить преобразователь на объект контроля, кнопкой «Баланс» сбалансировать сигнал по центру экрана и начать контроль. Скорость сканирования должна быть не более 3 м/с. При включенной и настроенной системе АСД будут подаваться световой и звуковой сигналы при превышении порогового уровня вихретоковым сигналом. Это позволит оперативно обозначить дефектные зоны для ремонта или контроля иными методами.

31

Проконтролировав участок объекта контроля, данные можно сохранить для последующего анализа либо, просмотрев оперативно собранные данные и приняв решение о пригодности проконтролированного фрагмента, очистить буферную память без сохранения.

Сохраненные данные вихретокового контроля можно загрузить для анализа. Для работы с результатами контроля необходимо:

∙Активизировать кнопку «Открыть» основного меню программы «VD371.exe». В окне рабочей папки выбрать путь папки, в которой были сохранены данные.

∙Открыть файл «files.lst» (этот файл содержит перечень сохраненных результатов). В появившемся окне с перечнем результатов поставить курсор на интересующий файл из списка и двойным щелчком «мыши» открыть его.

После открытия данных в поле временных диаграмм и в рабочем поле программы появятся временные диаграммы и изображение вихретокового сигнала соответственно выбранному файлу с дальнейшей возможностью просмотра результатов контроля, создания калибровочной кривой, измерения параметров дефекта, обработки сигнала, а также составления протокола отчета с последующим выводом на принтер.

Постобработка измерений включает в себя:

– фильтрацию данных;

– определение координат расположения дефекта на дефектограмме;

– определение амплитуды и фазы сигнала;

– определение глубины дефекта;

– формирование отчета о контроле изделия.

Фильтрация данных производится при помощи усредняющего и дифференциального фильтров. На рис. 4.4 и 4.5 приведены результаты обработки некоторого исходного сигнала данными фильтрами.

Работа усредняющего фильтра похожа на работу низкочастотного фильтра, его задача – устранить высокочастотный шум, присутствующий в сигнале, и тем самым поднять отношение сигнал/шум. Как правило, используется при работе на больших усилениях.

В ряде случаев, когда сигнал от мешающего фактора имеет ярко выраженный периодический характер, его можно эффективно устранить (или свести к минимуму) при помощи дифференциального фильтра.

32

Сформированный программой «VD371.exe» электронный отчет содержит все основные данные о проведенном контроле, а именно:

а

б

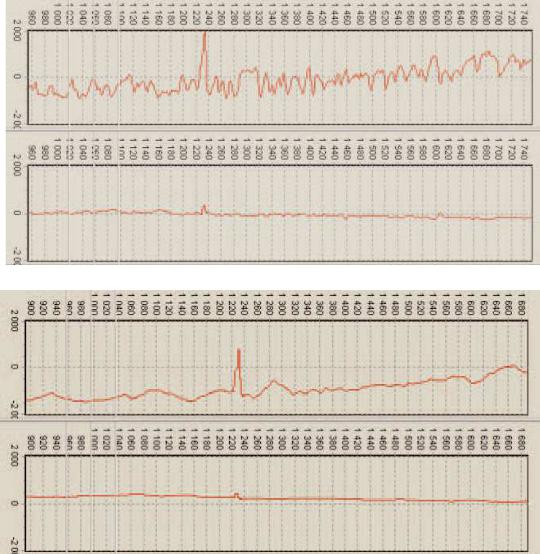

Рис. 4.4. Пример применения цифровой фильтрации исходного сигнала усредняющим фильтром:

а – исходный сигнал; б – сигнал после обработки

– информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;

–наименование объекта контроля, все параметры настройки дефектоскопа на момент проведения контроля;

–параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);

–сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;

33

– дату проведения контроля.

а

б

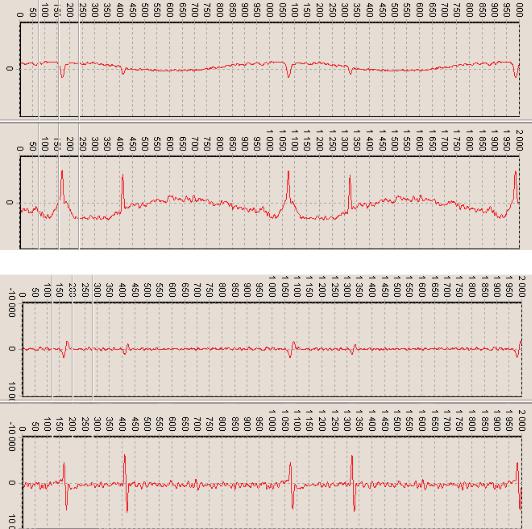

Рис. 4.5. Пример применения цифровой фильтрации исходного сигнала дифференциальным фильтром:

а – исходный сигнал; б – сигнал после обработки

Сформированный программой файл распечатывается, подписывается автором и прилагается к отчету по лабораторной работе.

Содержание отчета

Отчет по лабораторной работе оформляется каждым студентом самостоятельно. Все эскизы, рисунки и таблицы должны быть выполнены с применением необходимых чертежных инструментов.

В отчете должны быть представлены:

– эскизы контролируемой детали;

34

–последовательность технологических операций с объяснениями каждой из них;

–выводы.

Отчет должен быть подписан автором с указанием даты оформления.

Контрольные вопросы

1.В чем заключается многочастотный (двухчастотный) метод вихретоковой дефектоскопии?

2.Как влияют на вносимое напряжение удельная электрическая проводимость, зазор и толщина изделия?

3.Какой из факторов: радиус преобразователя, рабочая частота или удельная электрическая проводимость сильнее влияет на вносимое напряжение?

4.Что такое обобщенный параметр накладного ВТП?

5.От каких факторов зависит чувствительность накладных ВТП?

Список литературы

1.Неразрушающий контроль и диагностика: Справ.: В 8 т./ Под общ. ред. В. В. Клюева. Т. 6. – 2- е изд., испр. – М.: Машиностроение, 2006. – 848 с.

2.ГОСТ 24289–80. Контроль неразрушающий вихретоковый. Термины

иопределения. Ввод в действие с 01.07.1981. М.: Изд-во стандартов, 1980.

3.Неразрушающий контроль качества изделий электромагнитными методами / В. Г. Герасимов, Ю. А. Останин, А. Д. Покровский и др. – М.:

Энергия, 1978. – 216 с.
