использовать дефектоскоп, например, для обнаружения участков выпадения ферритной фазы в аустенитных сталях.

5.После завершения работы рекомендуется принудительно выключить прибор кнопкой «ВЫКЛ». В дефектоскопе предусмотрено автоматическое отключение, если преобразователь находится в положении «воздух» (вдали от металлических изделий) более 4 мин.

6.Зарисовать контролируемый объект и показать на нем положение и размеры выявленных дефектов.

Содержание отчета

Отчет по лабораторной работе оформляется каждым студентом самостоятельно. Все эскизы, рисунки и таблицы должны быть выполнены с применением необходимых чертежных инструментов.

В отчете должны быть представлены:

–эскизы контролируемой детали;

–последовательность технологических операций с объяснениями каждой из них;

–выводы.

Отчет должен быть подписан автором с указанием даты оформления.

Контрольные вопросы

1.В чем заключается амплитудно-частотный метод вихретоковой дефектоскопии?

2.Перечислите преимущества трансформаторных ВТП, применяемых при дефектоскопии.

3.Укажите области применения накладных ВТП.

4.Как влияет изменение зазора на выходные сигналы дефектоскопа с накладным ВТП?

5.От каких факторов зависит чувствительность накладных ВТП?

6.Перечислите основные особенности вихретокового контроля ферромагнитных и неферромагнитных материалов.

Список литературы

Неразрушающий контроль и диагностика: Справ.: В 8 т./ Под общ. ред. В. В. Клюева. Т. 6. – 2- е изд., испр. – М.: Машиностроение, 2006. – 848 с.

26

Лабораторная работа № 4 ВИХРЕТОКОВЫЙ КОНТРОЛЬ ИЗДЕЛИЙ ДВУХЧАСТОТНЫМ МЕ-

ТОДОМ

Цель работы: изучение основных закономерностей изменения параметров вихретокового сигнала трансформаторного накладного преобразователя при вариациях режима контроля изделий.

Общие положения

Вотличие от одночастотных способов, которые дают возможность разделять влияние двух факторов, многочастотные способы позволяют производить многопараметровый контроль [1], [2].

Многочастотное устройство содержит, как правило, несколько генераторов, формирующих сложный многочастотный сигнал питания измерительных преобразователей различных типов и видов и компенсаторов; формирователи опорных сигналов; многокаскадное устройство, содержащее усилители различных типов, амплитудные и фазовые детекторы; вычислительное устройство (аналоговое или цифровое) и устройства индикации.

Вычислительное устройство на основании полученной информации формирует сигналы, зависящие только от измеряемых параметров изделия и не зависящие от подавляемых факторов. В настоящее время применяются простейшие устройства, позволяющие выделять информацию о параметрах, которые линейно влияют на выходной сигнал первичного преобразователя. Известные разработки аппаратуры для многопараметрового контроля используют линейный алгоритм преобразования с помощью сумматоров и операционных усилителей, что наиболее эффективно при малых отклонениях влияющих факторов. Примерами подобных устройств являются толщиномеры, двухчастотные дефектоскопы и комплексные системы контроля [3].

Вмногопараметровой аппаратуре часто используется способ стабилизации, например стабилизация магнитной проницаемости подмагничиванием, стабилизация зазора, стабилизация условий контроля регулировкой частоты в зависимости от удельной электрической проводимости.

Вданной работе исследования выполняются на ферромагнитных изделиях с грубо обработанной и гладкой поверхностями. Измеряемый параметр – глубина и протяженность дефектов, выходящих на поверхность. Подавляемый фактор – зазор между ВТП и поверхностью объектов контроля.

27

Многочастотные способы позволяют производить контроль с подавлением большого количества мешающих факторов, что повышает точность контроля. Но в то же время, аппаратура для многочастотного контроля сложна, а настройка и проверка ее затруднены, что сдерживает широкое применение многопараметровых устройств.

Таким образом, с помощью анализа огибающей высокочастотного выходного сигнала удается увеличить информативность вихретокового контроля. Этот метод позволяет не только обнаруживать поверхностные и подповерхностные дефекты, но в некоторых случаях разделять их по типам.

Сопоставление двухчастотного метода с другими показало [1], что по своим возможностям он весьма близок к традиционному методу высших гармоник.

Оборудование для выполнения лабораторной работы

Для проведения экспериментальных исследований ферромагнитных изделий необходимы:

–прибор измерительный вихретоковый ВД 3-71 НК-IVУ (рис. 4.1);

–ВТП ПН-12-МДФ01 (рис. 4.2);

–стандартный образец СОП-7.001.70 (рис. 4.3);

–набор образцов с реальными дефектами;

–линейка, рулетка, мел.

Подготовка к работе

Все параметры дефектоскопа ВД 3-71 задаются преподавателем или дежурным лаборантом.

Общие указания.

1.Перед началом работы, при необходимости, зарядить аккумуляторную батарею дефектоскопа, изучив руководство по эксплуатации автоматического зарядного устройства АЗУ-2М.23535778.002 РЭ.

2.Подключить к дефектоскопу ВТП.

3.Включить прибор нажатием и кратковременным удержанием кнопки

«Сеть».

28

4. В меню Контроль установить необходимые параметры канала и отображения.

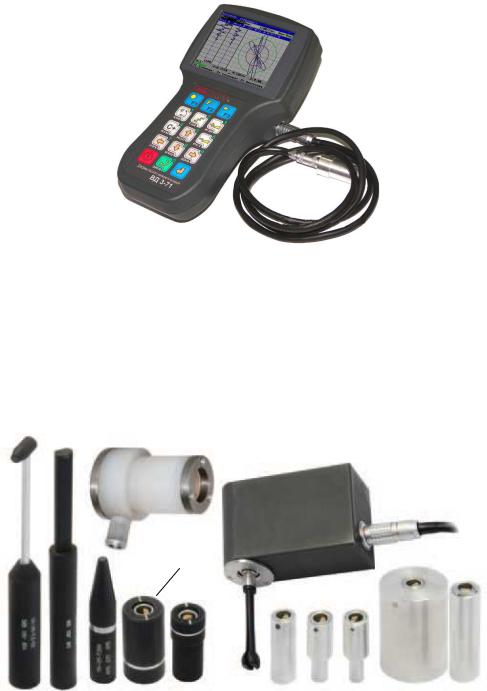

Рис. 4.1. Внешний вид вихретокового дефектоскопа ВД 3-71

5. Для дополнительной настройки прибора необходимо выйти из меню Контроль и зайти в меню Настройки.

1

Рис. 4.2. Внешний вид вихретоковых преобразователей: 1 – ВТП ПН-12-МДФ01

Настройка каналов.

1. Войти в Настройки Каналы; перемещаясь при помощи кнопок навигации по меню, установить частоту, коэффициенты усиления, предусиления, напряжение генератора, начальную фазу сигнала, задать тип входа,
