Таким образом, целью работы является градуировка шкалы миллиамперметра в единицах давления с помощью преобразователя давления «Сапфир». Для этого достаточно определить величины подаваемого на преобразователь давления, соответствующие каждой из отметок шкалы миллиамперметра (т. е. при 0, 1, 2, 3, 4 и 5 мА).
Опытные данные снимаются при прямом и обратном ходе и результаты записываются в таблицу-протокол (см. табл. 1).
5 Обработка результатов
Таблица 1 – Результаты эксперимента
|
Показания |
Показания манометра, |
Вариация, |
|||
№ п/п |
кгс/см |
2 |
||||
миллиамперметра, |
|
кгс/см |
2 |
|||
|
|
|
|
|
||
|
мА |
прямой ход |
обратный ход |
|
||
|
|
|
||||
1 |
5 |
0,056 |
|
0,054 |
0,002 |
|
2 |
9 |
0,104 |
|
0,104 |
0 |
|
|
|
|
|
|
|
|
3 |
14 |
0,175 |
|
0,17 |
0,005 |
|
4 |
20 |
0,248 |
|
0,246 |
0,002 |
|
|
|
|
|
|
|
|
5 |
25 |
0,304 |
|
0,296 |
0,008 |
|
|
|
|
|
|
|
|
6 |
30 |
0,368 |
|
0,362 |
0,006 |
|
7 |
35 |
0,429 |
|
0,427 |
0,002 |
|
|
|
|
|
|
|
|
8 |
40 |
0,491 |
|
0,491 |
0 |
|
9 |
45 |
0,566 |
|
0,56 |
0,006 |
|
|
|
|
|
|
|
|
10 |
50 |
0,624 |
|
0,624 |
0 |
|
|
|
|
|
|
|
|
11 |
56 |
0,694 |
|
0,694 |
0 |
|
|
|
|
|
|
|
|
12 |
60 |
0,749 |
|
0,744 |
0,005 |
|
|
|
|
|
|
|
|
13 |
65 |
0,816 |
|
0,816 |
0 |
|
14 |
70 |
0,885 |
|
0,885 |
0 |
|
|
|
|
|
|
|
|
15 |
75 |
0,94 |
|
0,937 |
0,003 |
|
16 |
82 |
1,025 |
|
1,025 |
0 |
|
|
|
|
|
|
|
|
17 |
87 |
1,097 |
|
1,094 |
0,003 |
|
18 |
92 |
1,15 |
|
1,16 |
0,01 |
|
|
|
|
|
|
|
|
19 |
96 |
1,217 |
|
1,217 |
0 |
|
20 |
101 |
1,266 |
|
1,26 |
0,006 |
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
Вариация определяется как разность показаний при прямом и обратном ходе:
Вi = Рпр.i - Робр.i |
(1) |
В1 = 0,056 – 0,054 = 0,002 кгс/см2. |
|
Вычисление диапазона измерений: |
|
N = Рmax - Рmin |
(2) |
N = 1,266 – 0,054 = 1,212 кгс/см2.
Приведенная вариация определяется как отношение максимальной вариации к диапазону измерений и выражается в процентах:
emax = (Вmax / N)·100 % (3) emax=(0,01/1,212)·100 % = 0,83 %

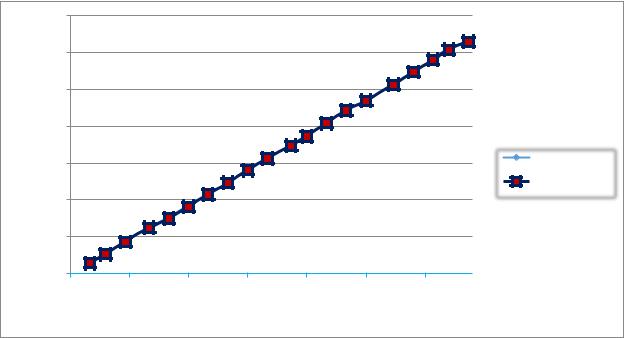

На рисунке 3 приведен график зависимости ток-давление.
|
1.4 |
|
|
|
|
|
|
см2 |
1.2 |
|
|
|
|
|
|
кгс/ |
1 |
|
|
|
|
|
|
манометра, |
|
|
|
|
|
|
|
0.8 |
|
|
|
|
|
|
|
0.6 |
|
|
|
|
|
Прямой ход |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
обратный ход |
|
Показания |
|
|
|
|
|
|
|
0.4 |
|
|
|
|
|
|
|
0.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
0 |
15 |
30 |
45 |
60 |
75 |
90 |
|
|
|
Показания миллиамперметра, мА |
|
|||
Рисунок 3 – Зависимость давления от тока
Вывод: в ходе лабораторной работы ознакомились с устройством и принципом действия преобразователей давления электрической ветви
«Сапфир-22». Были зафиксированы входные (давление) и выходные (ток)
сигналы преобразователя как для прямого, так и для обратного хода. По полученным данным построили зависимость «ток-давление». По значениям
вариации, которая показывает разницу измеряемой величины, снятой при
7
прямом и обратном ходах, выяснили, что максимальное отклонение составляет 0,01 кгс/см2.
По графику, представленном на рисунке 3, видно, что значения при прямом и обратном ходе близки, что свидетельствует об устойчивости показаний прибора.
