Лабораторное задание № 2 «Создание кросс-корда на основе неэкранированной витой пары (utp)

5-ой категории с разъемом RJ-45»

Выполнили:

Студенты 3-его курса

Группы

Москва 2017 г.

Цель работы: изучение методов соединения компьютеров (рабочих станций) и коммутаторов в мультимедийных сетях. Ознакомление с понятием структурированной кабельной системы (СКС) и ее компонентами. Получение практических навыков создания горизонтальной подсистемы СКС. Получение практических навыков тестирования кабельной системы с целью создания приложений, работающих на скоростях передачи данных от 100 Мб/с. Ознакомление с технологией Ethernet.

Рисунок 1 – Функциональные схемы соединения разъемов по стандарту 568A, 568B

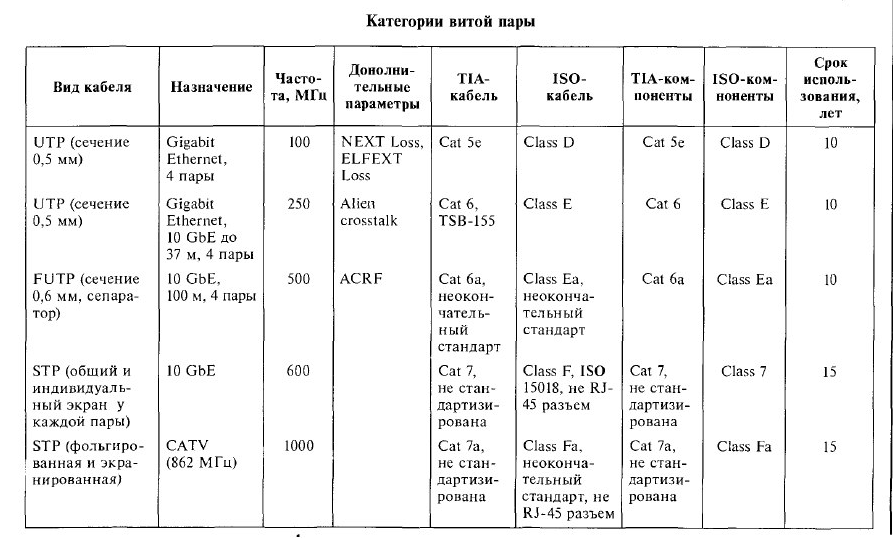

Рисунок 2 – Характеристики кабелей витой пары.

Отчет о тестировании

После снятия защитной оболочки с концов кабеля при помощи стриппера, разделим проводники по цветовым парам. Затем расправим их с одного конца по спецификации EIA/TIA 568A, а другого по спецификации 568A и заделаем кросс-корд кабеля коннекторами RJ-45. После обжатия кросс-корда кабеля коннекторами RJ-45 с обоих концов необходимо провести его тестирование. Для этого мы взяли LAN-TESTER Master TX и закрепили обжатый коннектор RJ-45 в соответствующем разъеме. Далее необходимо закрепить противоположный конец кросс-корда и закрепить обжатый коннектор RJ-45 в соответствующем разъеме LAN-TESTER Remote RX. Включив LAN-TESTER Master TX и нажав на кнопку TEST, мы проверили наличие сигналов по каждому из восьми пинов на LAN-TESTER Remote RX. Не было обнаружено ни одного отсутствующего сигнала, следовательно, кросс-корд обжат правильно.

Ответы на вопросы:

1)Что такое гетерогенная сеть?

Гетерогенная сеть – сеть, которая включает в себя оборудование и программное обеспечение нескольких производителей, т.е. используются различные интерфейсы и средства передачи данных, различное ПО и различная архитектура ЭВМ.

2) Чем глобальная сеть отличается от межнациональной корпоративной?

Корпоративной ИС - информационная система, виртуально объединяющая (в информационном плане) все части одной организации, которые могут находиться в разных городах, частях страны или земного шара. Доступ пользователей в корпоративную систему возможен только для членов компании, ее клиентов или ее контрагентов. В то же время множество информационных систем сегодня пересекают национальные, коммерческие и континентальные границы для обеспечения глобального взаимодействия большого числа организаций и физических лиц. Такие ИС называются глобальными. К глобальной системе имеет доступ любой пользователь в соответствии с определенными правилами, выработанными само организованным комитетом пользователей и разработчиков такой системы.

3) Что такое модель osi (эмвос)? Каковы её уровни?

Модель OSI (ЭМВОС) - эталонная модель взаимодействия открытых систем ЭМВОС. Модель определяет уровни взаимодействия в компьютерных сетях, описывает функции, которые выполняются каждым уровнем, но не описывает стандарты на выполнение этих задач. Модель OSI включает в себя следующие уровни:

7. Прикладной (или уровень приложения, Application)

6. Представительный (или уровень представления, Presentation)

5. Сеансовый (или уровень сессии, Session)

4. Транспортный (Transport)

3. Сетевой (Network)

2. Канальный (Data Link)

1. Физический (Physical)

4) Опишите функции каждого из семи уровней модели osi?

Физический уровень. Этот уровень имеет дело с передачей битов по физическим каналам, таким, например, как коаксиальный кабель, витая пара или оптоволоконный кабель. К этому уровню имеют отношение характеристики физических сред передачи данных, такие как полоса пропускания, помехозащищенность, волновое сопротивление и другие. На этом же уровне определяются характеристики электрических сигналов, такие как требования к фронтам импульсов, уровням напряжения или тока передаваемого сигнала, тип кодирования, скорость передачи сигналов.

Канальный уровень. Одной из задач канального уровня является проверка доступности среды передачи. Другой задачей канального уровня является реализация механизмов обнаружения и коррекции ошибок. Канальный уровень обеспечивает корректность передачи каждого кадра, помещая специальную последовательность бит в начало и конец каждого кадра.

Сетевой уровень. Отвечает за адресацию пакетов и перевод логических имён в физические сетевые адреса (и обратно), а также за выбор маршрута, по которому пакет доставляется по назначению (если в сети имеется несколько маршрутов).

Транспортный уровень. Этот уровень устанавливает, управляет и разрывает связь между двумя хостами. Этот уровень также синхронизирует диалог между представительскими уровнями 2-х хостов и управляет их обменом данных. Он же распознаёт логические имена абонентов, контролирует предоставленные им права доступа.

 Сеансовый уровень. Основная функция, выполняемая на сеансовом уровне— управление диалогом между устройствами, узлами. Сеансовый уровень обычно занимается отделением данных одного приложения от информации другого приложения.

Представительский уровень. Определяет пригодны ли данные, посланные прикладным уровнем одной системы для чтения прикладным уровнем другой системы, если нет – определяет и преобразует формат данных в необходимый. Здесь же выполняется шифрование и дешифрование данных, а при необходимости – сжатие.

Прикладной уровень. Этот уровень предоставляет сетевые сервисы пользователю, такие как передача файлов, электронная почта и т.д. Уровень приложений отличается от других тем, что он не предоставляет услуги другим уровням, только приложениям вне модели OSI. Он также управляет остальными шестью уровнями.

8-9) Какие стандартизирующие организации разрабатывают сетевые стандарты? Дайте примеры разработанных стандартов.

ITU (International Telecommunications Union) — Междуна­родный союз электросвязи; является структурным подразде­лением ООН. Работы ITU -T носят рекомендательный характер в обла­сти традиционной электросвязи, передачи данных, информа­ционных сетей. Рекомендации ITU-T фактически являются международными стандартами в соответствующих областях техники. Серии рекомендаций ITU-T обозначаются латинскими буквами, например: Q — коммутация и сигнализация, X — сети д ан н ы х и взаимодействие открыты х систем, V — передача д ан н ы х по телефонной сети, Y — глобальная информационная инфраструктура и аспекты протоколов Интернет. Примером стандартов этой организации является Х.25.

ISO (The International Organization for Standardization, а так­ же International Standards Organization) — Международная организация по стандартизации. Занимается разработкой международных стандартов во многих областях, включая вычислительную технику и связь. Основана в 1946 г. как всемирная федерация органов стандартизации. ISO состоит из множества рабочих групп по разным направлениям. Протоколы OSI — это пример стандартов ISO.

IEEE (Institute of Electrical and Electronics Engineers, Inc.) —Крупнейшая в мире про­фессиональная организация, объединяет более 300 тыс. технических специалистов, ведущая организация по стандартизации, отвечающая также за сетевые стандарты. IEEE ведет большую издательскую деятельность, субсидирует разработку стандартов для компьютеров и отвечает за спецификации серии стандартов 802. Эти стан­дарты являются основными для высокоскоростной передачи данных. (например, IEEE 802.3 – технология Ethernet).

EIA (Electronics Industries Alliance) — Ассоциация предприятий электронной промышленности США. Сосредоточена на стандартах (интерфейсах) физического уровня. Она разрабатывает элек­трические и функциональные стандарты с идентификатором RS (Recommended Standards — рекомендуемые стандарты). Пример стандарта — последовательный интерфейс RS-232C.

19) Что такое симплекс и дуплекс передача?

Симплекс (Simplex) - режим передачи данных, при котором передача ведется только в одном направлении по общему каналу связи. Передача в обратном направлении физически невозможна. Такой способ передачи данных используется для передачи сигнала по тв или радио. В этом случае используется один передатчик и много приемников, объединенных общим каналом связи. При таком режиме конфликт передачи может возникнуть только если, к общему каналу связи будет подключено более одного передатчика.

Полудуплекс (Half Duplex) - режим передачи данных, при котором передача между устройствами ведется по общему каналу связи в любом направлении, но с разделением по времени. При таком режиме передачи данных каждое из устройств, подключенное к общему каналу связи должно быть способно попеременно принимать и передавать сигналы. При таком режиме передачи может возникнуть конфликт (коллизия), когда два и более устройства начнут одновременно передавать сигналы по общему каналу. При возникновении коллизии сигналы в канале связи перемешиваются, и другие устройства не способны воспринимать какой-либо из них по отдельности. Поэтому дальнейшая передача теряет смысл и информация должна быть отправлена заново, что существенно снижает производительность. Такой вид связи используется в основном при обмене информации некоторого количества устройств по общему каналу связи.

Полный дуплекс (Full Duplex) - режим передачи данных, при котором передача данных может вестись одновременно в двух направлениях по разным подканалам связи. Такой режим преимущественно используется для передачи между двумя устройствами, так как в этом случае не может возникнуть конфликтов передачи. Если же попытаться реализовать такой режим передачи между тремя устройствами и более, то при одновременной передачи информации какому-либо одному устройству другими произойдет конфликт. Таким образом, главное преимущество дуплекса (отсутствие коллизий) будет утеряно.

27)Опишите функции репитера(хаба) в сети.

Сигнал, проходя по кабельной системе, искажается под действием различных помех и затухает, из-за чего ограничивается дальность передачи данных. Поэтому в сетях применяют устройства, предназначенные для усиления сигнала и восстановления его формы. Такое устройство называется хаб (hub). запоминает значения сигнала ≪0≫ или ≪1≫, соответствующим образом их регенерирует, усиливает и отправляет во все присоединенные сегменты сети. Эти функции должны выполняться на пути от источника до получателя столько раз, сколько необходимо для обеспечения требуемого качества передачи. На практике, ввиду ограничения числа сегментов сети число хабов ограничивается. Например, в версиях lOBase Ethernet на коаксиальном кабеле число хабов не должно превышать четырех (5 сегментов сети).
