Сплав II с содержанием углерода 0,8% называется эвтектоидной сталью. В ней по линии PSK происходит эвтектоидное превращение, т. е. из аустенита выделяются феррит и цементит. Смесь двух фаз называют перлитом. Эвтектоидное превращение идет при постоянной температуре ≈ 727 ° С.

Сплав I с содержанием углерода менее 0,8 % называют доэвтектоидной сталью. В интервале температур точек 1 – 2 имеем частичное превращение аустенита в феррит. При температуре точки 2 (на линии PSK) происходит эвтектоидное превращение аустенита в перлит. Конечная структура доэвтектоидной стали состоит из феррита и перлита. Количество феррита и перлита зависит от содержания углерода в стали. Чем больше углерода, тем больше в структуре стали перлита.

Сплав III с содержанием углерода более 0,8% называют заэвтектоидной сталью. В интервале температур точек 3 – 4 из аустенита выделяется вторичный цементит. Этот процесс вызван уменьшением растворимости углерода в аустените согласно линии ES диаграммы. При температуре точки 4 на линии PSK происходит эвтектоидное превращение аустенита в перлит. Конечная структура заэвтектоидной стали состоит из перлита и цементита.

5.3. Изменение структуры чугунов при охлаждении

Железоуглеродистые сплавы с содержанием углерода более 2,14 % и имеющие в своей структуре цементит называются белыми чугунами.

Рассмотрим превращение в чугунах (рис. 5.4).

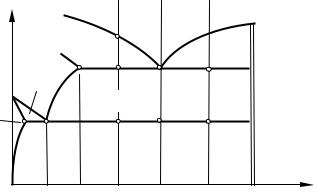

Рис. 5.4. Часть диаграммы состояния «Fe – Fe 3C» для высокоуглеродистых сплавов (чугунов)

Сплав II с содержанием углерода 4,3%, называемый эвтектическим чугуном, кристаллизуется по эвтектоидной реакции с одновременным выделением двух фаз: аустенита состава точки Е и цементита. Образующаяся смесь называется ледебуритом.

66

При дальнейшем охлаждении концентрация углерода в аустените изменяется по линии ES вследствие выделения вторичного цементита и к температуре эвтектоидного превращения принимает значение 0,8 % С. При температуре линии PSK (727 ° С) аустенит в ледебурите претерпевает эвтектоидное превращение в перлит. Конечная структура эвтектического чугуна представляет собой ледебуритную смесь из перлита и цементита.

Сплав I с содержанием углерода 2,14–4,3% называется доэвтектическим чугуном. Кристаллизация начинается с выделения аустенита из жидкого раствора. Этот процесс идет в интервале температур точек 1 – 2. При температуре точки 2 образуется эвтектика (ледебурит). При дальнейшем охлаждении из аустенита, структурно свободного и входящего в ледебурит, выделяется вторичный цементит. Обедненный вследствие этого аустенит при 727 ºС (линия PSK) превращается в перлит. Конечная структура доэвтектического чугуна состоит из перлита, цементита и ледебурита.

Сплав III с содержанием углерода более 4,3% называется заэвтектическим чугуном. Кристаллизация начинается с выделения из жидкого раствора цементита первичного. Этот процесс идет в интервале температур точек 5 – 6. Кристаллизация закачивается при температуре точки 6 (линия ECF) эвтектическим превращением с образованием перлита. При дальнейшем охлаждении превращения в твердом состоянии такие же, как в сплаве I. Конечная структура заэвтектического чугуна состоит из цементита и ледебурита.

67

6.ЖЕЛЕЗОУГЛЕРОДИСТЫЕ СПЛАВЫ

Вмашиностроительном производстве железоуглеродистые сплавы подразделяются на стали (содержание углерода от 0,02 до 2,14 %) и чугуны (содержание углерода от 2,14 до 6,67 %). Стали подразделяются на доэвтектоидные (содержание углерода от 0,02 до 0,8 %, структура Ф+П), эвтектоидные (содержание углерода 0,8 %, структура П), заэвтектоидные

(содержание углерода от 0,8 до 2,14%, структура П+ЦII). Чугуны подразделяются на доэвтектические (содержание углерода от 2,14 до 4,3 %,

структура П+Л+ЦII), эвтектические (содержание углерода 4,3 %, структура Л), заэвтектические (содержание углерода от 4,3 до 6,67 %, структура

Л+ЦI).

В практике термической обработки сталей используются линии диаграммы РSК, SE, GS. Французский ученый Османд для удобства предложил обозначать их следующим образом: линию РSК – А1, линию GS – А3,

линию SE – Асm.

Так как при нагреве и охлаждении в процессе термической обработки положение этих линий не совпадает, то к предложенным обозначениям добавляются буквы:

–с – при нагреве (Ас1, Ас3, Ассm);

–r – при охлаждении (Аr1, Аr3,Аrсm).

Для каждой стали эти значения можно найти в марочниках стали.

6.1. Классификация и свойства углеродистых сталей

Согласно диаграмме «Fe – Fe 3C», сталь – это железоуглеродистый сплав, содержащий до 2,14 % углерода. Реально в сталях, которые применяются в машиностроении, содержание углерода не превышает 1,4 %. В промышленных марках стали содержится ряд элементов в виде примесей, которые остались в металле при ее получении на металлургическом заводе. Такими примесями являются марганец, кремний, сера, фосфор, газы и случайные примечи.

Углерод, концентрация которого в конструкционных сталях достигает 0,7 %, в инструментальных – 1,3 %, оказывает определенное влияние на их свойства. Углерод способствует снижению пластичности стали, развитию хладноломкости, уменьшению ударной вязкости, ухудшению свариваемости, увеличению твердости стали.

Снижение пластических свойств у сталей с повышенным и высоким содержание углерода затрудняет холодную пластическую деформацию изза опасности возникновения трещин. При изготовлении сварных конструкций также стараются использовать низкоуглеродистые стали (<0,2 % С).

Такое поведение стали объясняется изменениями в структуре. При повышении содержания углерода происходит увеличение количества перли-

68

та в доэвтектоидной стали и, соответственно, уменьшение количества мягкого феррита. Углерод способствует значительному возрастанию твердости, а прочность увеличивается только в доэвтектоидной стали. В заэвтектоидных сталях с образованием твердой и хрупкой самостоятельной фазы цементита их прочность уменьшается.

Марганец – полезная примесь, вводится в стали в качестве раскислителя и сохраняется в ней в количестве 0,3–0,8 %. Марганец уменьшает вредное влияние серы и кислорода.

Кремний также используется как раскислитель при выплавке стали. Он способствует увеличению предела текучести и предела прочности отожженной стали, повышает прокаливаемость. Кремний, как и марганец, в основном растворяется в феррите по типу замещения. Его количество не превышает 0,4 %.

Сера является вредной примесью в сталях. Она присутствует в виде сульфида железа FeS. Это соединение совместно с аустенитом образует эвтектику, которая плавится при температуре 988 ° С. Эта эвтектика располагается по границам зерен и вызывает снижение прочности, охрупчивание при температуре выше 800 ° С. При высоких температурах эвтектика может расплавляться, вызывая разрушение по границам зерен и образование трещин. Это явление называется красноломкостью и создает трудности при горячей обработке давлением сталей с высоким содержанием серы. Содержание серы в стали строго ограничивают 0,05%. Положительное влияние серы проявляется в улучшении обрабатываемости резанием.

Фосфор в большинстве случаев считается вредной примесью. Он растворяется в феррите, упрочняет его, но вызывает хладноломкость – снижение вязкости по мере понижения температуры. Содержание фосфора в количестве всего 0,01% повышает порог хладноломкости на 25 ° С. Хрупкость стали, вызванная фосфором, тем выше, чем больше в ней углерода. Предельно допустимое количество фосфора в стали – 0,05%.

Газы – кислород, азот и водород – вредные скрытые примеси. Их влияние наиболее сильно проявляется в снижении пластичности и склонности стали к хрупкому разрушению. Кислород и азот растворяются в феррите в очень малом количестве и загрязняют сталь неметаллическими включениями (оксидами, нитридами).

Водород находится в твердом растворе или скапливается в порах и на дислокациях. Он образует в сталях флокены – внутренние надрывы в виде мелких трещин, что приводит к охрупчиванию стали. Количество газов в сталях ограничивается тысячными долями процента. Уменьшение количества газов в сталях достигается выплавкой стали в вакууме или с использованием электрошлакового переплава и другими способами. Случайные примеси попадают в сталь из вторичного сырья или из руды. Стали, вы-

69

плавленные из уральских руд, содержат 0,3% меди. Из скрапа в сталь попадают сурьма, олово и другие металлы.

На долю углеродистых сталей приходится около 80% общего объема выпуска сталей. Углеродистые стали более дешевые и имеют удовлетворительные механические свойства с хорошей обрабатываемостью резанием и давлением. Существенным недостатком углеродистых сталей является небольшая прокаливаемость, что значительно ограничивает размер деталей, упрочняемых термической обработкой. Углеродистые конструкционные стали выпускаются двух видов: обыкновенные и качественные.

Углеродистые стали обыкновенного качества (ГОСТ 380–94) имеют повышенное содержание вредных примесей, а также газонасыщение и загрязненность неметаллическими включениями, так как их выплавляют в большом количестве. Эти стали преимущественно используют в строительстве и поставляют горячекатаными в виде прутка, листа, уголка, швеллера и др.

Стали маркируются сочетанием букв «Ст» и цифры от 0 до 6, показывающей номер марки. Степень раскисления обозначают добавлением букв: «сп» – спокойная, «пс» – полуспокойная, «кп» – кипящая. Спокойными и полуспокойными производят стали Ст1– Ст6, кипящими – Ст1– Ст4. Ст0 по степени раскисления не разделяют. Три марки стали производят с повышенным (0,8–1,1 %) содержанием марганца, на что указывает буква «Г».

Примеры сталей обыкновенного качества: Ст1кп, Ст3пс, Ст4сп, Ст3Гпс, Ст5пс.

Степень раскисления определяет различное содержание газов в стали и, следовательно, порог хладноломкости и возможную температуру эксплуатации. Более надежны спокойные стали. Механические свойства горячекатаных сталей обыкновенного качества регламентирует ГОСТ 535– 88. Прокат из углеродистых сталей обыкновенного качества предназначен для изготовления различных металлоконструкций, а также слабонагруженных деталей машин и приборов. Более прочные стали марок 4, 5, 6 используются в котло-, мосто- и судостроении.

Углеродистые качественные стали характеризуются более низким содержанием вредных примесей и неметаллических включений. Их поставляют в виде проката, поковок и другими полуфабрикатов с гарантированным химическим составом и механическими свойствами. Обозначают их по ГОСТ 1050–88 двузначными числами (08, 10, 20…60), обозначающих среднее содержание углерода в сотых долях процента, например: сталь 45 содержит 0,45% углерода. Спокойные стали маркируются только цифрой 15, 20, 45; кипящие обозначают 08кп, 10кп, 15кп, 18кп, 20кп; полуспокойные – 08 пс, 10пс, 15пс, 20пс.

Качественные стали находят самое широкое применение в машиностроении, так как в зависимости от содержания углерода и термической
