5.2 Технические данные

5.2.1 Уровень радиопомех, создаваемых дефектоскопом не должен превышать норм, предусмотренных в Нормах допускаемых радиопомех (Норма 8-72).

5.2.2 Масса дефектоскопа не более 5 кг. (уточняется на стадии “Изготовление опытного образца)”.

5.2.3 Габаритные размеры дефектоскопа (электронного блока) не более 290 х 290 х 160 мм. (уточняется на стадии “Изготовление опытного образца)”.

5.2.4 Рабочее поле экрана индикатора по горизонтали и вертикали должно быть не менее 110х80мм.

5.3 Показатели назначения

5.3.1 Основные показатели назначения дефектоскопа должны соответствовать табл.2.

Таблица 2.

Наименование характеристики

Значение характеристики

Примечание

1. Номинальные рабочие частоты, МГц

2.5

2. Отклонение частоты от номинальной, %

10

3. Условная чувствительность, дБ

В соответст-вии с ТУ

4. Диапазон регулировки длительности развертки, мкс

10-1600

5. Диапазон измерения времени распространения ультразвука, мкс

0-1600

7. Диапазон измерения коэффициента превышения амплитудой сигнала порогового уровня, не менее, дБ

-20…40

( - ) и (  ) в зависимости от логики работы АСД

8.Дискретность измерения коэффициента превышения амплитудой сигнала порогового уровня, дБ

1

9 Погрешность измерения коэффициента превышения амплитудой сигнала порогового уровня, дБ, не более: в диапазоне –2020 дБ,

в диапазоне 2040 дБ

1

2

10. Диапазон калиброванной регулировки усиления приемника, дБ

не менее 0110

11. Дискретность регулировки коэффициента усиления приемника, дБ

1

12.Размах импульса генератора возбуждения ПЭП на номинальной нагрузке (эквивалент нагрузки), В

не менее 150

13.Электрическое питание: переменный ток напряжением, В

частотой, Гц

220-22+33

501

14 Мощность, потребляемая от сети переменного

тока, ВА

не более 15

5.3.2 Параметры и характеристики основных узлов электронного блока.

5.3.2.1 Значение полосы пропускания усилителя на каждой частоте - не менее 0,4 номинальной частоты.

5.3.2.2 Максимальная чувствительность приемника дефектоскопа не более150 мкВ.

5.3.3.3 Строб импульс ЗОНА 1: длительность 1 должна устанавливаться от 0 до 1600 мкс. Задержка 1 должна устанавливаться от 0 до (1600 - 1 )

5.3.2.4. Строб импульс ЗОНА 2: длительность 2 должна устанавливаться от 0 до 1600 мкс. Задержка 2 должна устанавливаться от 0 до (1600 - 2 )

5.3.2.5 Местоположение строб импульсов ЗОНА 1 и ЗОНА 2 должно индицироваться на временной развертке на экране индикатора в виде горизонтальных линий с уровнем, соответствующим установленному значению порога АСД.

5.3.2.6 В дефектоскопе должен быть предусмотрен режим “электронная лупа”, режим “замораживания” изображения для детального рассмотрения эхосигнала, режим построения огибающей эхо сигнала.

5.3.2.8 Измерение коэффициента превышения эхосигналом порогового уровня должно производиться с использованием максимального эхосигнала в ЗОНЕ 1 с дискретностью 1 дБ.

5.3.2.9 Управление сменой режимов работы дефектоскопа, индикацией на экране параметров контроля, вводом и выводом информации о параметрах настройки и контроля должно осуществляться с клавиатуры, включающей достаточное количество клавишных (кнопочных) переключателей.

5.3.3 Требования к глубиномеру.

5.3.3.1 Дефектоскоп должен обеспечивать два режима работы глубиномера:

  • настройка глубиномера с компенсацией времени в призме путем установки времени распространения ультразвука в стандартном образце СО-3;

  • настройка глубиномера по известным координатам отражателя.

5.3.4 Требования к ПЭП.

5.3.4.1 Дефектоскоп должен комплектоваться контактными наклонными ПЭП. Конкретные типы ПЭП, поставляемые с дефектоскопом, и их количество должны согласовываться между изготовителем и потребителем дефектоскопа при его заказе.

5.3.4.2 ПЭП должны соответствовать требованиям ГОСТ 26266-90.

5.4 Требования к надежности

5.4.1 Дефектоскоп относится к восстанавливаемым, однофункциональным, многоканальным изделиям.

5.4.2 Средняя наработка на отказ дефектоскопа с учетом технического обслуживания и комплекта ЗИП не менее 15 000 часов. Критерий отказа дефектоскопа – несоответствие параметров требованиям п.п. 3,4 табл. 2.

5.4.3 Среднее время восстановления работоспособного состояния дефектоскопа от полного отказа – не более 8 часов.

5.4.4 Средний срок службы дефектоскопа, исключая ПЭП – не менее 10 лет.

5.4.5 Подтверждение показателей безотказности дефектоскопа производится расчетно-экспериментальным методом.

5.4.6 ПЭП относятся к невосстанавливаемым, однофункциональным изделиям. Требования к надежности и долговечности ПЭП устанавливаются в процессе разработки.

5.5 Требования к метрологическому обеспечению.

5.5.1 Комплексная и поэлементная поверка дефектоскопа должна производиться с использованием стандартизированных и нестандартизированных средств измерений и стандартных образцов согласно Методике поверки, приводимой в Руководстве по эксплуатации. Периодичность поверки дефектоскопа при эксплуатации 1 раз в год.

5.5.2 Номенклатура параметров, подлежащих определению при первичной и последующих поверках, устанавливает разработчик на стадии “Изготовление опытных образцов (опытной партии)”

5.6 Требования безопасности и требования по охране природы.

5.6.1 По ГОСТ 12.0.003-74 дефектоскоп является опасным по уровню напряжения в электрической цепи, замыкание которой может произойти через тело человека. По способу защиты человека от поражения электрическим током дефектоскоп относится к классу 0 ГОСТ 12.2.007.0-75.

5.6.2 На задней панели электронного блока должен быть нанесен предупреждающий знак высокого напряжения по ГОСТ 12.4.026.-76

5.6.3 Пиковое значение виброскорости ультразвука в зоне контакта рук оператора с ПЭП не должно превышать 0,016 м/с согласно ГОСТ 12.1.001-89. Определение показателя производится расчетным путем.

5.7 Условия эксплуатации, требования к техническому обслуживанию и ремонту.

5.7.1 Дефектоскоп должен быть устойчив к воздействию температуры окружающего воздуха от минус 30 до 50С и относительной влажности 953 % при 25С.

5.7.2 Отклонение условной чувствительности при крайних значениях температуры окружающей воздуха не должно быть более 4 дБ от значений, установленных в п.3 табл.2. при сохранении запаса чувствительности.

5.7.3 Допускаемая приведенная дополнительная погрешность измерения координат дефекта при крайних значениях температуры окружающего воздуха не должна превышать удвоенного значения приведенной основной погрешности.

5.7.4 По защищенности от проникновения твердых тел (пыли) и воды внутрь электронного блока дефектоскоп должен соответствовать степени защиты IР 53 по ГОСТ 14254-80.

5.7.5 Дефектоскоп должен быть устойчивым и прочным к воздействию синусоидальных вибраций в диапазоне частот 10-55 Гц с амплитудой смещения 0,15 мм и прочным к одиночным механическим ударам со значением пикового ускорения 50 м/с2 и длительностью ударного импульса в пределах 0,5-30 мс [группа №1 по ГОСТ 12997-84].

5.7.6 Время установления рабочего режима не более 10 сек.

5.8 Дополнительные требования.

5.8.1 Комплект технической документации дефектоскопа должен быть разработан на русском языке.

5.8.2 Требования к маркировке, упаковке, транспортировке и хранению устанавливаются в процессе разработки технической документации.

6. Стадии разработки

срок окончания

6.1 Предпроектные исследования, разработка технических требований и исходных данных

Январь

2021 г.

6.2 Разработка и изготовление экспериментальных макетных образцов

срок окончания

Март

2021 г.

6.3 Разработка конструкторской документации на опытные образцы

Май

2021 г.

6.4 Изготовление опытных образцов (опытной партии)

Июнь

2021 г.

6.5 Приемочные испытания опытных образцов

Июль 2021 г.

6.6 Корректировка технической документации по результатам испытаний

Сентябрь

2021 г.

Сроки и место проведения предварительных и приемочных испытаний определяет разработчик и согласовывает с заинтересованными организациями на стадии “Изготовление опытных образцов”.

Разработчики – Сабитов И.А.

Изготовители и поставщики – Фирма «ЗОНД»

Количество дефектоскопов в опытной партии – 3 шт.

Ориентировочная потребность в дефектоскопах – не менее 300 шт. в год.

Отпускная цена – договорная.

Приложение 2

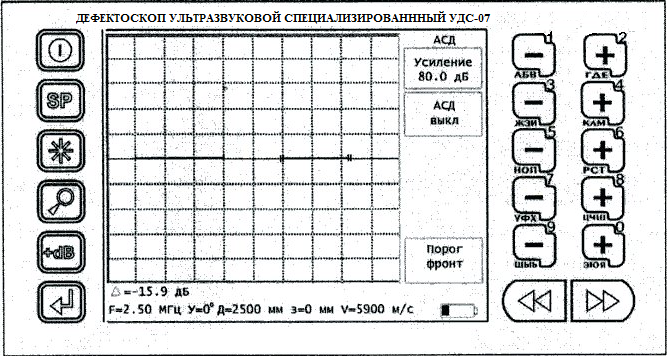

Внешний вид дефектоскопа

Органы управления дефектоскопом

Таблица 3

Обозна-чение

Назначение

Изображение на экране

«сеть»

Включение и выключение дефектоскопа.

При включении дефектоскопа на экране появляется или основное меню, или рабочий режим с настройками, которые были в момент выключения дефектоскопа.

«меню»

Выбор столбца рабочих меню в основном меню, выбор рабочего меню.

Смена рабочего меню в рабочем режиме. Перемещение курсора при записи имени настройки, макросов и файлов.

«рабочие кнопки»

Изменение значения параметров и выбор рабочего меню парой кнопок напротив нужной строки. Ввод текстовых и числовых знаков при записи имени настройки, макросов и файлов.

«основное меню»

Вызов основного меню.

Повторное нажатие в основном меню возвращает в рабочий режим. Столбец с рабочими меню выбирается кнопками «меню». Необходимое рабочее меню в выделенном столбце активизируется «рабочими кнопками» напротив выбранного рабочего меню.

Продолжение таблицы 3

Выделенные желтым цветом рабочие меню можно выбирать в рабочем режиме кнопками «меню».

«заморозка»

Заморозка изображения на экране.

Выключение режима «заморозка» повторным нажатием.

Стирание текущей огибающей эхо-сигналов в режиме ВРЧ.

«лупа»

В режиме «лупа» параметры развертки (задержка, длительность) устанавливаются равными параметрам строба АСД 1 (задержка, длительность).

При удерживании более 4 с - переход в режим увеличенного экрана.

Возврат в основной режим осуществляется повторным нажатием кнопки.

«дополнительное

усиление»

Дискетное (3…30 дБ) увеличение чувствительности (дополнительное усиление) на заданную величину. Величина дискретного увеличения чувствительности задается в строке «+dB» рабочего меню «Приемник».

Возврат к исходной чувствительности осуществляется повторным нажатием кнопки.

«ввод»

Запись информации в память дефектоскопа, вызов настроек и протоколов контроля из памяти дефектоскопа.
