или гудками. На боковых сторонах буя отличительной краской наносится его порядковый номер.

Бакен — плавучий предостерегательный знак цилиндрической, конической или другой формы, устанавливаемый на якоре для ограждения опасностей или фарватеров. Для того чтобы отличить один бакен от другого, они окрашиваются в различные цвета.

Веха (рис. 36) — вертикально стоящий на якоре деревянный шест с топовой фигурой. Веха поддерживается на плаву специальным закрепленным на ней буйком. Вехи имеют различную окраску и форму фигур, что позволяет мореплавателю определить безопасную сторону прохода судна.

Дальностью видимости называется наибольшее расстояние, с которого глазу наблюдателя становится видимым наблюдаемый объект.

Различают географическую и оптическую дальности видимости.

Географическая дальность видимости — дальность открытия ночью маячного огня, днем башни маяка или знака — зависит от кривизны земли, рефракции атмосферы и высоты огня, башни или знака над уровнем моря (рис. 21). Дальность открытия при высоте глаза наблюдателя, равной 5 м определяется по формуле

где L — дальность открытия в морских милях; Н — высота маяка или знака в метрах над уровнем моря; 2,08 и 4,65 — постоянные коэффициенты.

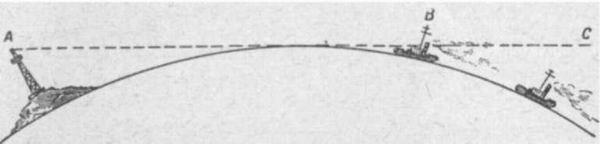

Рис. 21. Схема дальности видимости: АВ — географическая дальность видимости; АС— оптическая дальность видимости

За счет рефракции дальность открытия увеличивается в среднем на 8%.

Оптическая дальность видимости зависит от световых данных маяка, прозрачности атмосферы и условий наблюдения (от кривизны земли не зависит).

18.Опознавание различных береговых ориентиров и средств навигации, включая маяки, бакены, буи и топографические знаки в дневное и ночное время. Дальность открытия маяка.

Общие принципы системы ограждения МАМС. Система включает плавучие знаки пяти типов:

1)латеральные;

2)кардинальные;

3)ограждающие отдельные опасности;

4)начальные точки и ось фарватера (канала) и середину прохода (осевые, или знаки чистой воды);

5)специального назначения.

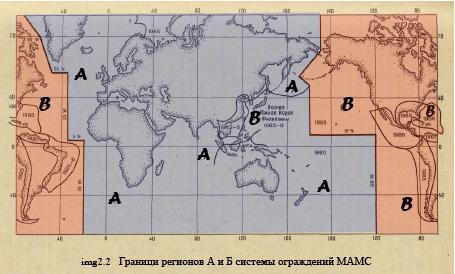

Мировой океан разделен на два региона: регион А и регион Б (рис. 2.2.)

которые отличаются принципом использования красного и зеленого цветов для ограждения сторон фарватера латеральными знаками.

Страны, принявшие красный цвет окраски средств навигационного оборудования (СНО) с левой стороны фарватера, относятся к региону А; страны, принявшие зеленый цвет окраски СНО с левой стороны фарватера,- к региону Б.

При этом направление фарватера в обоих регионах считается с моря, а в отдельных случаях оговаривается специально.

Латеральные знаки, используемые в регионах А и Б для ограждения сторон фарватеров, отличаются друг от друга. Остальные типы знаков являются общими для регионов А и Б.

Характеристика знаков

Латеральные знаки (знаки левой и правой стороны)

выставляются по принципу ограждения сторон фарватера. Стороны ограждаются буями или вехами. На корпусах буев могут наноситься цифры или буквы. Нумерация буев по возрастающей величине или обозначение буквами в алфавитной последовательности ведется со стороны моря.

Вместах разделения фарватеров для обозначения основного (предпочтительного) фарватера используются видоизмененные латеральные знаки.

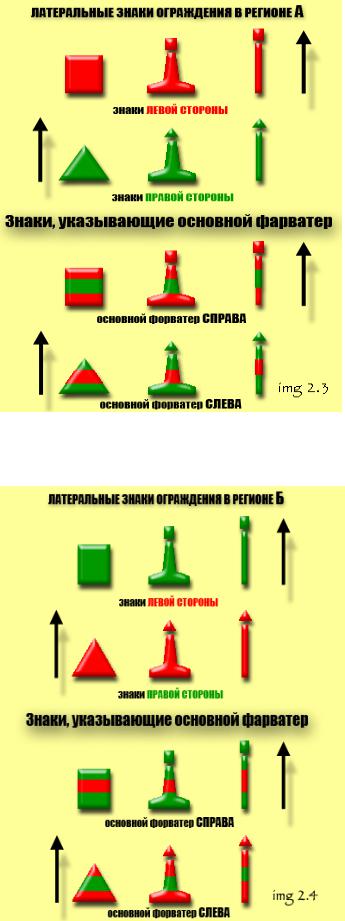

Врегионе А на латеральных знаках (рис. 2.3),выставляемых на левой и правой сторонах фарватера, зажигаются соответственно красные и зеленые огни.

В регионе Б на латеральных знаках (рис. 2.4), выставляемых на левой и правой сторонах фарватера, зажигаются соответственно зеленые и красные огни.

Кардинальные знаки выставляются по принципу ограждения навигационных опасностей относительно стран света и обозначают сторону, с какой следует обходить ограждаемую опасность.

С этой целью горизонт вокруг Навигационной опасности условно делится на секторы: северный N — между румбами NW и NE,

восточный Е — между румбами NE и SE, южный S — между румбами SE и SW западный w — между румбами SW и NW.

Кардинальные знаки выставляются в одном, нескольких или во всех секторах и по их наименованию подразделяются на северные, восточные, южные и западные. Буи и вехи выставляются: северные к N. восточные к Е, южные к S, западные к W от опасности.

Для кардинальных знаков определенная форма не установлена, но, как правило, они представляют собой столбовидные буи и вехи.

Топовая фигура на кардинальных знаках имеет вид двух черных конусов.

Вид и окраска кардинальных знаков и характеристика их огней показаны на (рис. 2.5).

Ниже приведены характеристики огней кардинальных знаков.

Кардинальные знаки имеют особую систему проблесковых огней с характером — очень частый ОЧ (100 или 120 проблесков в минуту) или частый Ч (50 или 60 проблесков в минуту).

Цвет огня кардинальных знаков белый.

Число частых или очень частых проблесков 3, 6 или 9, установленное для кардинальных знаков, избрано для облегчения их запоминания с учетом того, что расположение знаков относительно опасности и число проблесков ассоциируется с расположением соответствующих цифр на циферблате часов.

Длительный проблеск продолжительностью не менее 2 с для огней южных кардинальных знаков установлен с целью отличия их от огней, имеющих 3 или 9 очень частых или частых проблесков.

Северный — ОЧ или Ч.

Восточный — 04(3) или 4(3) — три очень частых или частых проблеска с последующей темнотой.

Южный —04(6) ДлПр или 4(6) ДлПр —шесть очень частых или частых проблесков с последующим длительным проблеском продолжительностью не менее 2 с, за которым следует темнота.

Западный — 04(9) или 4(9) —девять очень частых или частых проблесков с последующей темнотой.
