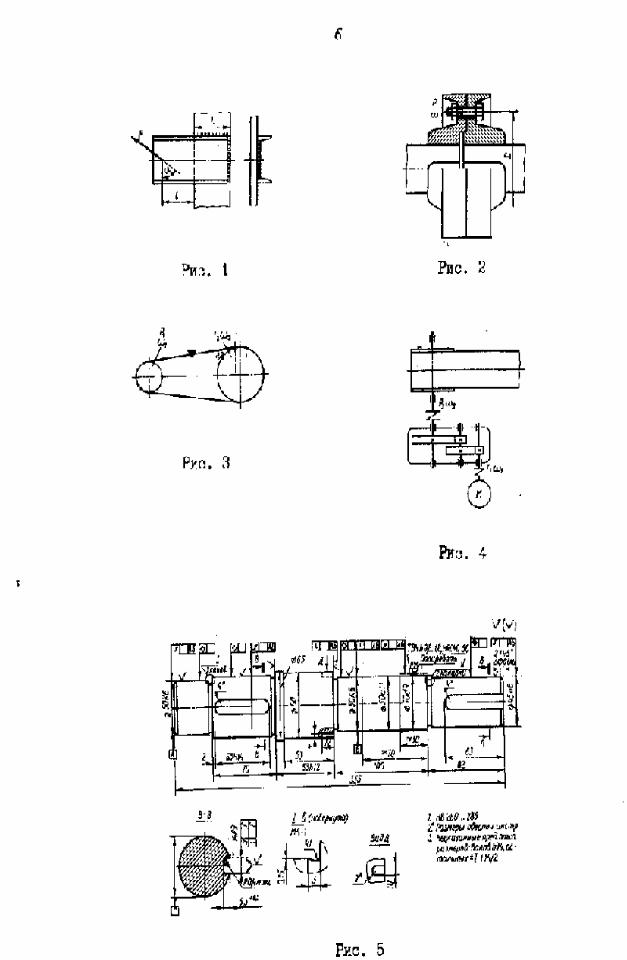

5. По данным задачи 4 рассчитать ведущий вал редуктора (рис. 4) и подобрать для него по ГОТСу подшипники качения. Расстояниями между подшипниками, а также между шестерней и подшипниками задаться. Привести рабочий эскиз вала (см. рис. 5).
2-я группа задач

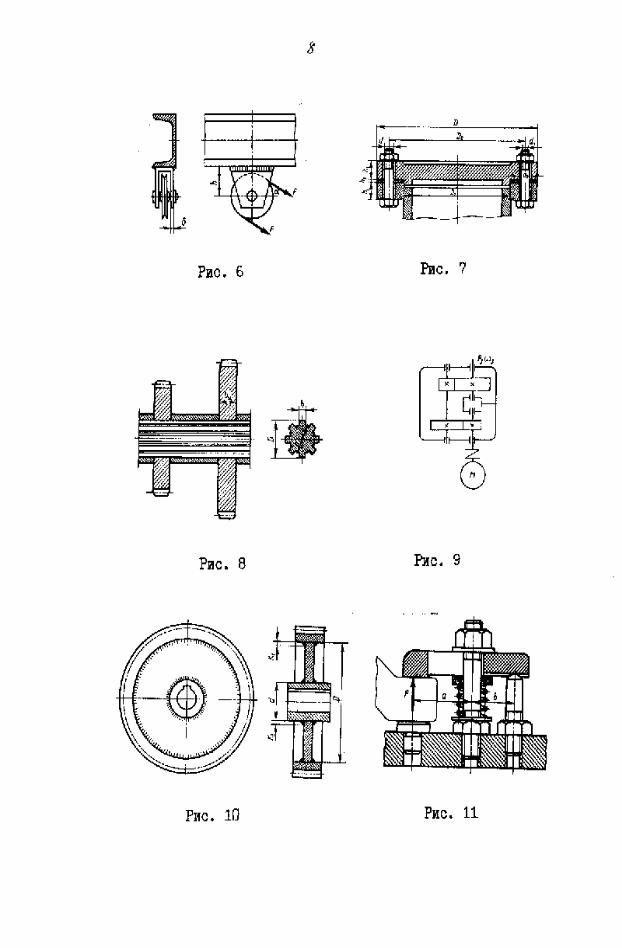

1. Рассчитать сварное соединение, состоящее из серьги, блоков и швеллера (рис. 6), по данным таблицы 5.
Таблица 5
Величина |
|
|
|
|
Вариант |
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
F, кН |
22 |
24 |
26 |
28 |
30 |
12 |
14 |
16 |
18 |
20 |
h, мм |
300 |
300 |
350 |
400 |
400 |
200 |
200 |
250 |
250 |
250 |
δ, мм |
12 |
12 |
12 |
14 |
14 |
10 |
10 |
10 |
10 |
12 |
α, рад |
π/6 |
π/4 |
π/4 |
π/6 |
π/4 |
π/4 |
π/3 |
π/6 |
π/4 |
π/3 |
2. Рассчитать болты, соединяющие крышку с цилиндрическим сосудом для сжатого воздуха (рис. 7). Давление воздуха в цилиндре по манометру р, наружный диаметр центрирующего выступа и внутренний диаметр прокладки D1, наружный диаметр крышки фланца цилиндра и прокладки D приведены в табл. 6. Недостающими данными задаться.
Таблица 6
Величина |
|
|
|
|
Вариант |
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
р, МПа |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
D1, мм |
390 |
400 |
410 |
420 |
430 |
340 |
350 |
360 |
370 |
380 |
D, мм |
520 |
530 |
540 |
550 |
560 |
470 |
480 |
490 |
500 |
510 |
3. Попробовать по ГОСТу неподвижное шлицевое соединение шестерен с валом (рис. 8) и проверить его на прочность. Диаметр вала d и передаваемый крутящий момент Т приведены в табл. 7.
Таблица 7
Величина |
|
|
|
|
Вариант |
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
d, мм |
42 |
44 |
46 |
48 |
50 |
32 |
34 |
36 |
38 |
40 |
Т, Н·м |
320 |
340 |
360 |
380 |
400 |
220 |
240 |
260 |
280 |
300 |
4. Рассчитать колёса косозубо-прямозубого соосного редуктора (рис. 9). Мощность, на ведомом валу редуктора Р3 угловая скорость ведомого вала ω3 и передаточное число редуктора u приведены в табл. 8. Сроком службы зубчатых колёс задаться.
Таблица 8
Величина |
|
|
|
|
Вариант |
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р3, кВт |
15 |
16 |
17 |
18 |
20 |
10 |
11 |
12 |
13 |
14 |
ω3, рад/с |
5 |
7 |
7 |
6 |
6 |
5 |
5 |
6 |
6 |
5 |
u |
20 |
21 |
22 |
23 |
24 |
15 |
16 |
17 |
18 |
19 |
5. По данным задачи 5 рассчитать промежуточный вал редуктора (рис. 9) и подобрать для него по ГОСТу подшипники качения. Расстоянием между зубчатыми колёсами и подшипниками задаться. Привести рабочий эскиз вала (см. рис. 5).
3-я группа задач
1. Рассчитать сварные швы, соединяющие зубчатый венец колеса с его диском и диск со ступицей (рис. 10). Передаваемая зубчатым колесом мощность Р, угловая скорость его ω и диаметр D и d приведены в табл. 9. Материал обода и ступицы – сталь 40, материал диска – сталь 15.
Таблица 9
Величина |
|
|
|
|
Вариант |
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
9 |
10 |
Р1, кВт |
28 |
30 |
32 |
35 |
38 |
15 |
18 |
20 |
|
22 |
25 |
ω, рад/с |
16 |
17 |
18 |
19 |
20 |
11 |
12 |
13 |
|
14 |
15 |
D, мм |
300 |
320 |
340 |
360 |
380 |
200 |
220 |
240 |
|
260 |
280 |
d, мм |
85 |
90 |
95 |
100 |
105 |
60 |
65 |
70 |
|
75 |
80 |
2. Определить диаметр шпильки станочного прихвата (рис. 11) по дан- |
|||||||||||
ным табл. 10. недостающими данными задаться. |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
Таблица 10 |
||
Величина |
|
|
|
|
Вариант |
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
9 |
10 |
F, кН |
6 |
6,1 |
6,2 |
6,3, |
6,5 |
5,5 |
5,6 |
5,7 |
|
5,8 |
5,9 |
a, мм |
120 |
130 |
140 |
150 |
160 |
120 |
120 |
140 |
|
150 |
160 |
b, мм |
110 |
115 |
120 |
125 |
130 |
110 |
115 |
120 |
|
125 |
130 |

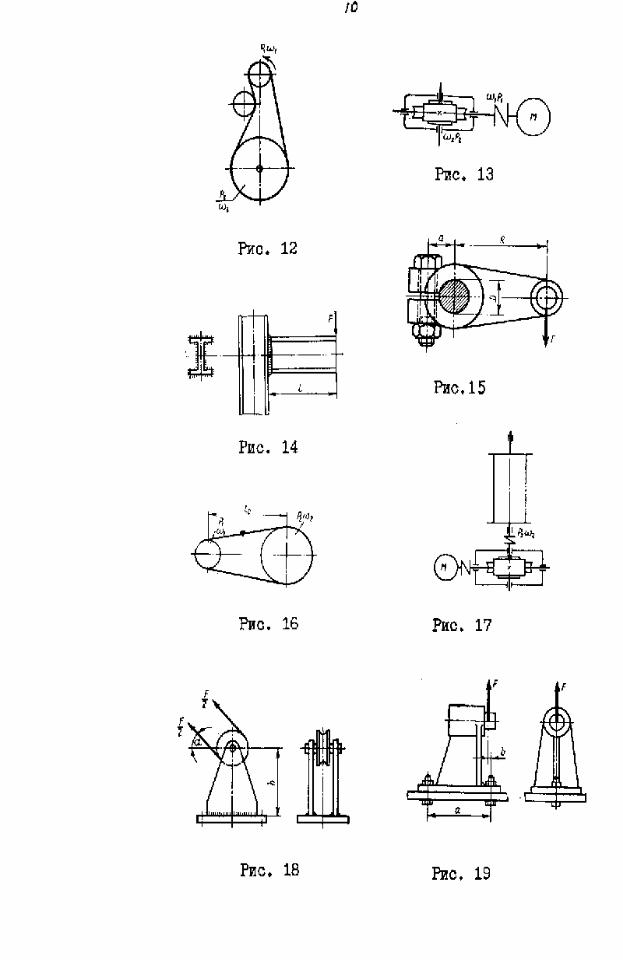

3. Рассчитать плоскоременную передачу с натяжным роликом (рис. 12). Мощность на ведущем шкиве Р1, угловая скорость его ω1 и угловая скорость ведомого шкива ω2 приведены в табл. 11. Режимом работы задаться.
Таблица 11
Величина |
|
|
|
|
Вариант |
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р1, кВт |
4,2 |
4,4 |
4,6 |
4,8 |
5 |
3,2 |
3,4 |
3,6 |
3,8 |
4 |
ω1, рад/с |
100 |
77 |
77 |
77 |
77 |
150 |
150 |
150 |
100 |
100 |
ω2, рад/с |
45 |
25 |
30 |
35 |
25 |
45 |
50 |
55 |
35 |
40 |
4. Рассчитать червячную передачу редуктора (рис. 13). Передаваемая червяком мощность Р1, угловая скорость его ω1 и передаточное число передачи u приведены в табл. 12. недостающими данными задаться. Срок службы передачи 20000 ч.
Таблица 12
Величина |
|
|
|
|
Вариант |
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Р, кВт |
11 |
12 |
13 |
14 |
15 |
6 |
7 |
8 |
9 |
10 |
ω1, рад/с |
100 |
150 |
150 |
150 |
150 |
77 |
77 |
77 |
100 |
100 |
u |
18 |
20 |
20 |
22 |
22 |
14 |
14 |
16 |
16 |
18 |
