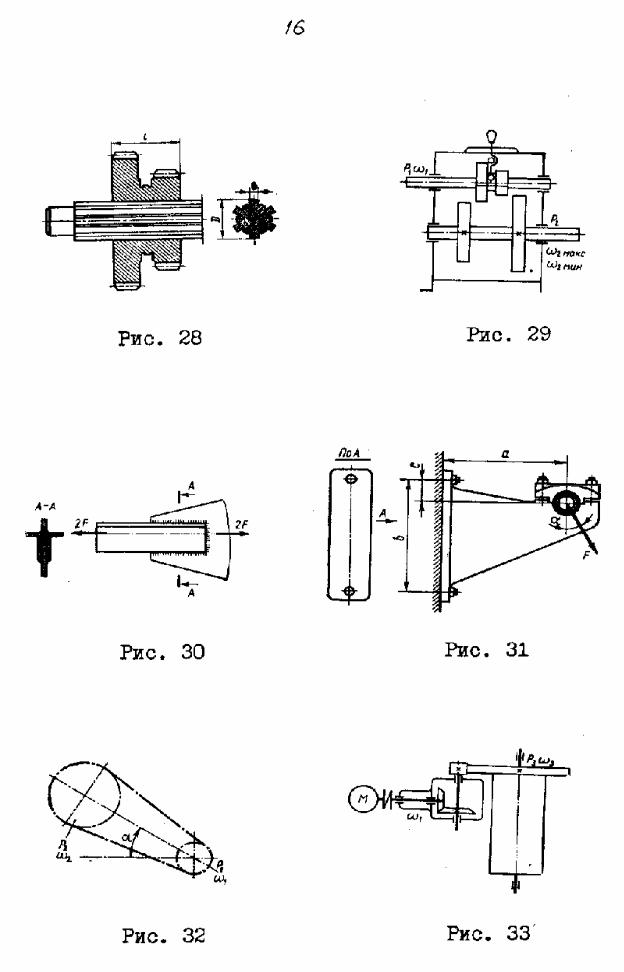

2. Рассчитать болты крепления чугунного кронштейна с подшипником (рис. 31) к кирпичной стене по данным табл. 30. Недостающими данными задаться.

Таблица 30

3. Рассчитать передачу втулочно-роликовой цепью (рис.31). Мощность на ведомой звёздочке Р2, угловая скорость её ω2 и передаточное число передачи u приведены в табл. 31. Передача наклонена к горизонту под углом α = π/6.

Таблица 31

4. Рассчитать коническую зубчатую передачу редуктора и открытую цилиндрическую зубчатую передачу шаровой мельницы (рис.33). Мощность на зубчатом колесе мельницы Р3, угловая скорость его ω3 и передаточное число привода u приведены в табл. 32. Срок службы передачи 30000 ч.

Таблица 32

5.По данным предыдущей задачи 4 рассчитать вал редуктора (см. рис.33) и подобрать для него по ГОСТу подшипники качения. Расстояниями между подшипниками, а также между шестерней и подшипником задаться. Ведущий вал соединяется с валом электродвигателя посредством упругой муфты. Привести рабочий эскиз вала (рис.5).

9-я группа задач

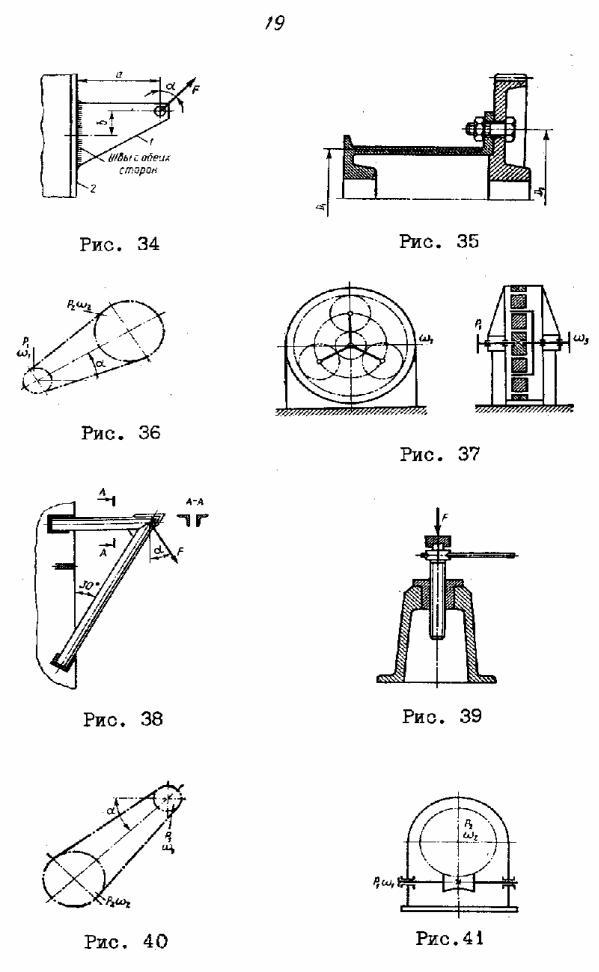

1. Рассчитать сварное соединение листа 1 с уголком 2 (рис.34) по данным табл. 33.

Таблица 33

Окончание табл. 33

2. Рассчитать болты крепления зубчатого колеса к барабану лебёдки (рис.35). Вес поднимаемого груза F, диаметр барабана D1 и диаметр окружности центров болтов D2 приведены в табл. 34.

Расчёт вести для двух случаев постановки болтов: а) без зазора; б) с зазором. Материал барабана – чугун, материал колеса – сталь. Недостающими данными задаться.

Таблица 34

3. Рассчитать передачу с зубчатой цепью (рис.36). Передаваемая мощность Р1, угловая скорость ведущего вала ω1 и угловая скорость ведомого вала ω2 приведены в табл. 35. Недостающими данными задаться.

Таблица 35

4. Рассчитать планетарную зубчатую передачу редуктора (рис.37). Мощность на ведущем валу Р1, угловая скорость ведущего вала ω1 и угловая скорость ведомого вала ω2 приведены в табл. 36. Сроком службы зубчатых колёс редуктора задаться.

Таблица 36

5. По данным задачи 4 рассчитать ведущей вал редуктора (рис. 37) и подобрать для него по ГОСТу подшипники качения. Расстояниями между подшипниками и от зубчатого колеса до ближайшего подшипника задаться. Ведущий вал соединяется с валом электродвигателя посредством упругой муфты. Привести рабочий эскиз вала (см. рис. 5).

10-я группа задач

1.Рассчитать сварное соединение двух уголков с плитой (рис. 38). Угол

α= π/6 рад, действующая на уголки сила F приведена в табл. 37.

Таблица 37

2. Рассчитать винт и гайку домкрата (рис. 39). Вес груза F приведён в табл. 38.

Материал винта – сталь 40, станицы – чугун СЧ резьбой. Коэффициенты трения на поверхности резьбы, на торце винта принять по 0,12. Недостающими данными задаться.

Таблица 38

3. Рассчитать передачу втулочной цепью (рис. 40). Мощность на ведущей звёздочке Р1, угловая скорость её ω1 и угловая скорость ведомой звёздочки ω2 приведены в табл. 39. передача расположена под углом к горизонту α = π/4 рад.

Таблица 39

4. Рассчитать глобоидную передачу редуктора (рис.41). Передаваемая червяком мощность Р1, угловая скорость его ω1 и угловая скорость червячного колеса ω2 приведены в табл. 40. Срок службы редуктора 35000 ч.

Таблица 40

5. По данным предыдущей задачи 4 рассчитать вал червячного колеса редуктора (рис. 41) и подобрать для него по ГОСТу подшипники качения. Расстояние между подшипниками вала принять конструктивно. Недостающими данными задаться. Привести рабочий эскиз вала (пример конструкции вала показан на рис. 5).
