Представим рассматриваемую задачу графически (рис. 1). При построении графиков необходимы следующие пояснения. Рассматриваемая задача представляется на плоскости x1 х2. Градация по осям выбирается из расчета, чтобы при построении всех графиков независимые переменные не вышли за пределы выбранных величин. Анализируя соотношения (3)–(7), можно утверждать, что величины х1 и х2 не будут более 1,5.

Приняв, исходя из этого, градуировку по осям х1 и х2 от 0 до 1,5, строим графики: из соотношения (4) имеем х1<0,8. Чтобы определить, в какой полуплоскости от прямой линии х1=0,8 лежит область допустимых решений, выбираем произвольно точку по одну сторону линии х1=0,8. Если эта точка удовлетворяет требованию соотношения (4), то область, в которой лежит выбранная точка, относится к области допустимых решений, в противном случае область допустимых решений расположена на противоположной полуплоскости. Это общее правило определения области допустимых решений. Берем точку х1=0, подставляем ее значение в соотношение

(4) и получаем 0<0,8.

Поскольку соотношение (4) выполняется, а точка х1=0 лежит слева от прямой х1=0,8, то и область допустимых решений лежит слева от этой прямой, т.е. на левой полуплоскости.

Аналогичным образом строим прямую х2=0,8 (5) и определяем изложенным способом, что область допустимых решений лежит ниже прямой х2=0,8. Соотношение (6) – это окружность с единичным радиусом и с центром в начале координат. Причем область допустимых решений может лежать только на окружности, которая построена по соотношению (6).

Особо следует остановиться на целевой функции (3). Кривая, которой может быть представлено соотношение (3), – это гипербола Fi, а вернее, семейство гипербол F1, F2 и т.д. в зависимости от оптимальных значений х1 и х2, симметричных относительно биссектрисы прямого угла с вершиной в начале координат. Иначе говоря, это совокупность гипербол, нанизанных, как на шампур, в виде биссектрисы прямого угла I квадранта декартовой системы координат.

Ограничения (7) (х1=0; х2=0) проходят по осям координат. Все изложенные обозначения и основные точки нанесены на график

6

(см. рис. 1).

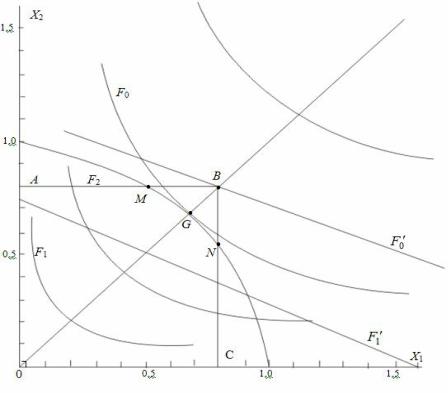

Рис. 1. Геометрическая интерпретация задачи математического программирования

1.2.Состав задач математического программирования

Взависимости от вида целевых функций (3), (3а) и ограничений

(4)– (7) в математическом программировании различают следующие задачи.

I.Задача линейного программирования возникает тогда, когда целевая функция и ограничения – линейные соотношения в виде равенств либо неравенств. Для того чтобы на рассматриваемом примере продемонстрировать задачу линейного программирования, предположим, что целевая функция имеет вид (3а).

Построим прямую линию, соответствующую целевой функции (3а). Для этого (3а) приравняем к цифре 3, иначе 2x1 4x2 3. Эта

величина здесь выбрана исходя из того, что при построении рассматриваемой прямой мы не должны выйти за пределы градаций по осям координат. Построение осуществляем по двум точкам,

7

которые затем соединяем прямой линией.

Если x1=0, то x2=0,75 , а при x2=0 x1=1,5.

Точки (x1=1,5; x2=0) и (x1=0; x2=0,75) наносим на график и соединяем прямой линией F1', как показано на рис.1. Совокупность целевой функции (3а) и соотношений (4), (5) и (7) составляют типичную задачу линейного программирования. Причем, как это видно на рис.1, область допустимых решений ограничена в этом случае квадратом АВСО.

При поиске максимума на графике для определения решения рассматриваемой задачи линию F1', соответствующую целевой функции (3а), необходимо максимально удалить от начала координат, не меняя ее углов наклона в пространстве (прямая F0' ). Если следовать этому правилу, то решением задач (3а), (4), (5) и (7) будет точка В, координаты которой х1=х2=0,8, величина целевой функции,

согласно (3а), будет R(х)=2 0,8+4 0,8=4,8.

II.Задача нелинейного программирования возникает в том случае, когда целевая функция, либо одно или несколько ограничений, либо все одновременно представляют собой нелинейные соотношения.

Если в рассматриваемом примере целевая функция будет задана в виде соотношения (3), а ограничения выражены соотношениями (4) – (7), то это будет типичная задача нелинейного программирования. Графическое решение этой задачи будет располагаться в точке G . Эта точка образована пересечением окружности (6) на ее участке MN, который лежит в области допустимых решений АВСО с целевой функцией (3), соответствующей гиперболе F'0 (см. рис. 1). Иначе говоря, на гиперболе, максимально удаленной от начала координат и имеющей одну-единственную общую точку с областью допустимых решений (точка G). В рассматриваемой задаче область допустимых решений лежит на дуге MN окружности (6), ограниченной квадратом АВСО. Математически координаты точки G можно определить из соотношения (6): х12+х22=1, тогда х12=х22=1, отсюда 2х12 =1, х12 =0,5 и,

наконец, х10 =х02=0,5=0,7.

Оптимальное значение целевой функции (3) имеем

R(x)=x10 x02 =0,7 0,7=0,49 0,5.

8

1.3. Выпуклые и невыпуклые множества и выпуклые функции

В математическом программировании значительное место уделяется понятию выпуклости функции. Функция называется выпуклой, если она располагается по одну сторону от линии, соединяющей две произвольно выбранные на ней точки.

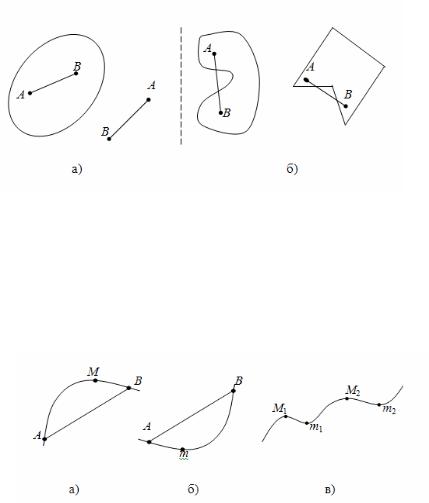

Важным понятием математического программирования является понятие выпуклости множества. Множество называется выпуклым, если две произвольно взятые на нем точки, соединенные между собой прямой линией, принадлежат рассматриваемому множеству. На рис. 2 в качестве примеров приведены выпуклые (а) и невыпуклые (б) множества.

Рис. 2. Примеры выпуклых (а) и невыпуклых (б) множеств

На рис. 3,а изображен пример функции, выпуклой вверх, поскольку ее график расположен выше линии, соединяющей две ее произвольно выбранные точки. На рис. 3, б изображена функция, выпуклая вниз, определение которой аналогично функции, выпуклой вверх, но отличается тем, что функция располагается ниже линии, соединяющей две ее произвольно выбранные точки.

Рис. 3. Выпуклые и невыпуклые функции
