Материал: 733
Испытание сухой строительной см еси на гипсово м вяжущем
________________ _________ _________ _________ _________ _________ _________ _______

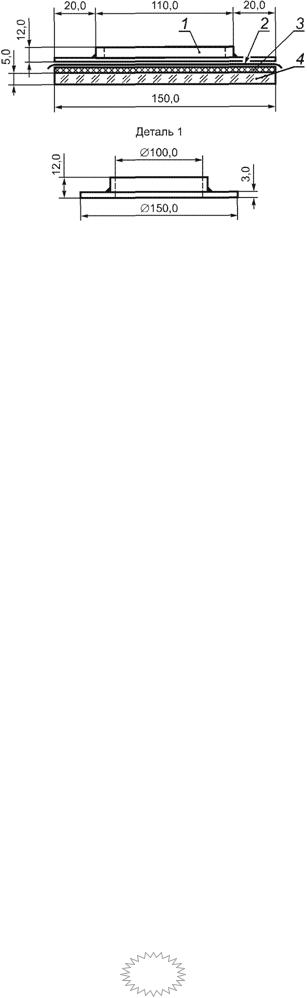

СР с. 2. Схема устройства для определения |
|
|||||||||
|
|
|
водоудержи вающей способности: |
|
||||||
|
|
|
1 − кольцо со смесью; |
2 − прокл адка из марлевой ткани; |
|
|||||
|
|
|
б |
|
|
|||||
|
|
|
3 − десять л стов у маги; 4 − стеклянная пластинка |
|
||||||
иВо доудерж вающую спосо ность смеси ус танавливают по содержа- |
||||||||||
нию вод ы в про е смеси после ис пытани . |
|
|
||||||||
|
Пе рвоначальную массу воды в смеси mв, г, определяют по фо рмуле |
|||||||||
|
|
|
А |
|
||||||
где mс |
в |
|
|
|
|
, |
|
(6) |
||
− масса растворн ой смеси, уложе нной в металли ческое к ольцо, г, |
||||||||||
определяемая по формул е |
|
Д |
|
|||||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
, |
|
(7) |
||
|
В |
|
водотвердое отношени е, опреде ленное в предыдущем оп ыте; |
|
||||||
|
Т |
|
||||||||
|
|
|
|
|
|
|
|
|
||
|
m2 − масса устройства с растворной смесью, г; |
|
||||||||
|
m1 − масса устройства без растворн ой смеси, г. |
|
||||||||
|
По терю воды смес ью mпот, % массы, определяют по формуле |
|
||||||||
|
|
|
пот |
|
в |
∙100, |
И(8) |
|||
|
|
|
|
|
аб |
|
|
|
|
|
где mвб |
− масса в оды, пог лощенной бумагой, г, определяе мая по ф ормуле |
|||||||||
|
|
|
вб |
|
|
, |
|
(9) |
||
|
|
|
|
|
|
|
|
|
|
|
mв − масса воды для получения смес и требу емой подвижност и, г;
16
Испытание сухой строительной смеси на гипсовом вяжущем
_____________________________________________________________________________
m − масса бумаги до испытания, г;
m3 − масса бумаги после испытания, г.
Водоудерживающую способность смеси B, %, определяют по фор-
муле |
В 100 |
|
|
С |
пот . |
(10) |
|
За результат испытания принимают среднеарифметическое значение |
|||
результатов спытан й двух проб. |
|
|
|
|
Лабораторная работа №3 |
|
|
и |
|
|
|
МЕТОДЫ ИСПЫТАНИЙ ЗАТВЕРДЕВШИХ СМЕСЕЙ
-Трафаретбз нержавеющей стали толщиной 5 мм с квадратными отверст ями размеромА50 x 50 мм или круглыми отверстиями диаметром 50 мм. Металлический шпатель.
-Круглые пластинки из стали или алюминиевых сплавов диаметром 50 мм или квадратные размером 50 x 50 мм, толщиной не менее 20 мм с приспосо лением для отрыва образцов от основания.
-Усеченное коническое кольцоДс острыми краями, внутренним диаметром (50,0 +/- 0,1) мм и высотой (25,0 +/- 0,1) мм, изготовленное из нержавеющей стали или латуни.
-Эпоксидная или метилметакриловая смола для приклеивания ме-
таллических пластинок к слою затвердевшей смеси или другой клей высокой прочности. И
-Камера для выдерживания образцов, обеспечивающая твердение образцов при температуре (20 +/- 2) °C и относительной влажности воздуха (60 +/- 10)%.
-Пресс с устройством для захвата приспособления для отрыва образца или другое средство испытания с индикатором с погрешностью измерения +/- 5% максимальной нагрузки.
-Чаша для приготовления смеси и лопатка для ручного перемешивания по ГОСТ 310.3.
- Разъемная форма для изготовления образцов-балочек
160 x 40 x 40 мм по ГОСТ 310.4 или ГОСТ 23789.
- Сушильный шкаф, обеспечивающий температуру (45 +/- 3) °C.
17
Испытание сухой строительной смеси на гипсовом вяжущем
_____________________________________________________________________________
- Пластинки для передачи нагрузки на половинки образцов-балочек по ГОСТ 310.4.
- Линейка по ГОСТ 427.
- Мерный цилиндр по ГОСТ 1770 вместимостью 1 л с ценой деления
не более 1 мл.
С3.1. Определение прочности сцепления
- Весы по ГОСТ 24104 с диапазоном взвешивания не менее 500 г и пределом допускаемой погрешности взвешивания +/- 0,1 г.
- Пр бор для спытания на изгиб образцов-балочек по ГОСТ 310.4. - Маш на для определения прочности при сжатии с предельной нагрузкой 10 − 20 тс по ГОСТ 28840.
с основанием (адгезии)
Сущность метода заключается в определении предельного сопро- |
|
тивленияотрыву затвердевшего раствора от основания. |
|
При определен прочности сцепления в качестве могут быть ис- |
|
пользованы друг е в ды материалов (кирпич, природный камень, гипсо- |
|
вые плиты и др.) в зависимости от |
применения сухой смеси. Ме- |
области |
|
тод с применением в качестве основания бетонной плиты является основ- |
|
ным. |
|
Образцы для испытанияАизготавливают в форме цилиндров диаметром 50 мм или призм с поперечным сечением в форме квадрата размером 50 x 50 мм. Толщина образцов должна быть не более 10 мм.
На основание устанавливают трафарет, на который наносят растворную смесь и заглаживают металлическим шпателем. По истечении времени, когда боковые стенки образцов сохраняют вертикальное положение,
трафарет снимают. |
Д |
|
|
Образцы цилиндрической формы могут быть изготовлены без ис- |
|
|
И |
пользования трафарета. Для изготовления образцов смесь, готовую к применению, наносят на основание слоем толщиной, рекомендованной пред- приятием-изготовителем, но не более 10 мм, и разглаживают. До начала схватывания в слой смеси, вращая, вдавливают до основания усеченные конические кольца с внутренним диаметром (50,0 ± 0,1) мм. Затем, продолжая вращение, кольца осторожно удаляют. Расстояние между кольцами, а также между кольцами и краями основания должно быть не менее 50 мм. Число образцов для испытания должно быть не менее пяти.
Изготовленные образцы до проведения испытания выдерживают в камере в течение 7 сут при температуре (20 +/- 2) °C и относительной влажности (60 +/- 10)%.
18
Испытание сухой строительной смеси на гипсовом вяжущем
_____________________________________________________________________________
Через 7 сут к затвердевшим образцам приклеивают металлические пластинки с приспособлением для отрыва образцов (см. рис. 3) и продолжают хранение образцов в камере при температуре (20 +/- 2) °C и относительной влажности (60 +/- 10)% в течение 24 ч. При приклеивании необходимо следить, чтобы пластинки располагались строго по центру поверхности образцов, а клей не растекался по боковым поверхностям образцов.
илу отрыва образцов от основания определяют через 24 ч на прессе
|
или другом средстве |
змерения при равномерной скорости нарастания на- |
|||||
|
грузки. корость нарастания нагрузки в зависимости от ожидаемого со- |
||||||
|
противлен я отрыву (прочности сцепления) приведена в табл. 6. |
||||||
С |
Скорость нарастания нагрузки |
Таблица 6 |
|||||
|
|
|
|||||
|
|
|
|
||||
|
|
в зав с мости от ожидаемого сопротивления отрыву |
|||||
|
|
сопрот влен е отрыву, |
|
|
Скорость нарастания нагрузки |
||
|
Ожидаемое |
|
|
|
|
||
|
|
|
Н/с |
МПа/с |
|||
|
|
МПа (Н/мм2) |
|
|
|||
|
Менее 0,2 |
|
|
|
|
5 |
0,003 |
|
Св. 0,2 до 0,5 включ. |
|
|
|
25 |
0,013 |
|
|
Св. 0,5 до 1,0 включ. |
|
|
|
100 |
0,050 |
|
|
|
б |
|
|
|
||
|
Более 1,0 |
|
|
|
|
200 |
0,100 |
|
При испытании |
возможны |
четыре варианта |
отрыва образцов |
|||
|
(см. рис. 3−6): |
|
|
|
|
|
|
|
1 − отрыв по контактнойАзоне основание − затвердевший раствор |
||||||
|
(см. рис. 3). Результат испытания соответствует предельному сопротивле- |
||||||
|
нию отрыву; |
|
|
Д |
|||
2 − отрыв по затвердевшему раствору (см. рис. 4). Прочность сцепления превышает полученное при испытании значениеИ;
3 − отрыв по основанию (см. рис. 5). Прочность сцепления превышает полученное при испытании значение;
4 − отрыв по клею (см. рис. 6). Испытание следует повторить, так как, вероятно, допущены ошибки при приклеивании металлической пластинки или неправильно выбран клей.
19
Испытание сухой строительной см еси на гипсово м вяжущем
________________ _________ _________ _________ _________ _________ _________ _______
С |

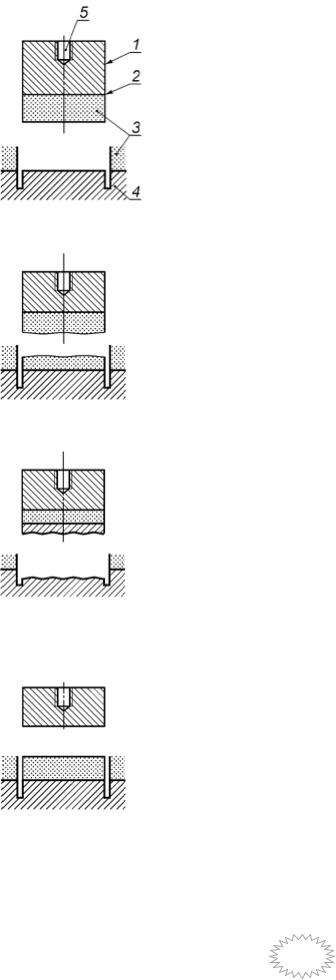

Р ис. 3. Разрушение на границ е между слоем |
||
затвердев шего раств ора и основанием |
|||
(результат испытани я соответствует прочности сцепле- |
|||
н ия): 1 − металличе ская пластинка; 2 − слой клея; |
|||
|
|||
|
3 |
– слой затвердевшего раств ора; 4 − основание; |
|
|
5 |
– отверс тие с внутренней резьбой по центру пластинки |
|
|
д ля крепле ния прис пособлени я для отрыва образцов от |
||
|
о |
|
|
снования |
|||
б |
|||
|
Р |
с. 4. Разрушение по слою з атвердевш его раствора |
|
|
(прочност ь сцеплен ия превыш ает полу ченное |
||
|
п ри испытании значение) |
||
|
|
Д |
|
|
АР ис. 5. Разрушение материала основани я (прочность |
||
сцепления превышает полученное п ри испытании значение)
Р ис. 6. Разрушение по слоюИк лея (испытание следует повторит ь)
20
