Материал: 733
Испытание сухой строительной смеси на гипсовом вяжущем
_____________________________________________________________________________
2.1. Определение подвижности
ущность метода заключается в определении количества воды, необходимой для получения растворной смеси требуемой подвижности, определяемой по диаметру расплыва (растекаемости) образца растворной
Ссмеси.
Ниже приведены методы определения подвижности текучих (литых)
и пластичных растворных смесей.
Определяют д аметр расплыва образца растворной смеси, помещенной в форму (бкольцо В ка), после снятия формы.
Воду в кол честве, указанном преподавателем для каждой бригады и необход мом для растворной смеси требуемой подвижности,
получения2.1.1. Определение подвижности текучих (литых) растворных смесей
выливают в чашу смес теля или чашу для ручного перемешивания, предварительно протертые влажной тканью. Растворную смесь приготавливают в следующей последовательности:
- 300 − 400 г сухой смеси всыпают в воду в течение 30 с; |
||
- оставляют смесь в покое в течение 60 с; |
|
|
- перемешивают смесь в смесителе в течение 30 с при скорости вра- |
||
|
Д |
|
щения лопасти (140 +/- 5) об/мин или вручную делая лопаткой 30 движе- |
||
ний в форме цифры восемьА; |
||
- оставляют смесь в покое в течение 30 с; |
|
|
- повторно перемешивают смесь в течение 30 с, приведенным выше |
||
способом. |
|
И |
Количество сухой смеси определяют предварительно, при этом полученная растворная смесь должна заполнить форму.
Приготовленную растворную смесь в течение 15 с переносят в форму, установленную в центре стеклянной пластинки, удаляя металлической линейкой избыток смеси вровень с верхним краем формы. Форму резко поднимают строго вверх (выше верхней поверхности пробы), чтобы дать растворной смеси свободно растекаться по пластинке.
Измеряют диаметр расплыва образца растворной смеси в двух вза- имно-перпендикулярных направлениях с погрешностью +/- 5 мм и определяют среднеарифметическое значение, которое округляют до 1 мм. Диаметр расплыва образца растворной смеси должен быть 150 − 210 мм.
Если диаметр расплыва образца выходит за указанные выше пределы, испытание повторяют с измененным (увеличенным или уменьшен-
11
Испытание сухой строительной смеси на гипсовом вяжущем
_____________________________________________________________________________
ным) расходом воды. Если диаметр расплыва образца находится в пределах указанного диапазона, определяют водотвердое отношение ВТ по формуле
С |
|
В |
|
|
, |
(4) |
|||
|
|
|
|
|
|||||
|
|
|
|
|
Т |
||||
|
|
|
|
|
|
|
|||
|
где m1 − масса воды для получения смеси требуемой подвижности, г; |
||||||||
|
m2 − масса навески сухой смеси, г. |
|
|
||||||
|
жности |
|
|
|
|
||||
|
Полученные результаты заносят в табл. 4. |
|
|||||||
|
|
|
|
|
|
|
|
|
Таблица 4 |
|
|
Определен е подв |
|
|
текучих (литых) растворных смесей |
||||
|
№ пробы |
б |
Диаметр расплыва, мм |
||||||
|
|
Расход воды, г |
|||||||
|
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
За окончательныйАрезультат испытания принимают среднеарифметическое значение результатов измеренияДдиаметра расплыва двух образцов растворной смеси.
Определение водотвердого отношения повторяют, используя новую
пробу сухой смеси.
2.1.2. Определение подвижности пластичных растворных смесей
вающем столике.
Определяют диаметр расплыва образца растворнойИсмеси на встряхи-
Воду в количестве, указанном преподавателем для каждой бригады и необходимом для получения растворной смеси требуемой подвижности, выливают в чашу смесителя или чашу для ручного перемешивания, предварительно протертые влажной тканью. Растворную смесь приготавливают в следующей последовательности:
-сухую смесь в количестве ~= 300 − 400 г всыпают в воду в течение
5−10 с;
-перемешивают смесь в течение 1 мин в смесителе при скорости вращения лопасти (140 +/- 5) об/мин или вручную с частотой (62 +/- 5) движений в минуту.
12
Испытание сухой строительной смеси на гипсовом вяжущем
_____________________________________________________________________________
Количество сухой смеси определяют предварительно, при этом полученная растворная смесь должна заполнить форму.
Форму устанавливают на стеклянную пластинку в центре встряхивающего столика. Эксцентриситет установки формы относительно центра пластинки на столике не должен превышать 1 мм. Стеклянную пластинку
Сстрого вверх встрях вают растворную смесь 15 раз с постоянной частотой один удар в секунду. Измеряют диаметр расплыва образца растворной смеси в двух вза мно-перпендикулярных направлениях с погрешностью +/- 5 мм определяют среднеарифметическое значение, которое округляют до 1 мм. Д аметр расплыва о разца должен быть (165 +/- 5) мм.
и форму следует предварительно протереть влажной тканью.
Заполняют форму растворной смесью до верха и снимают избыток смеси металл ческой л нейкой. Через 10 − 15 с форму резко поднимают
полученный результат отличается от указанного выше, испыта-
ние повторяют с змененным (увеличенным или уменьшенным) расходом |
|||||||
Если |
|
|
|
|
|
||
воды. |
|
|
|
|
|
|
|
Если д аметр расплыва о разца соответствует приведенной выше |
|||||||
норме, определяют водотвердое отношение |
В |
по формуле (4). |
|
||||
Т |
|
||||||
|
|
|
|
|
|
|
|
Полученные результаты заносят в табл. 5. |
|
|
|||||
|
б |
|
|
|
|
Таблица 5 |
|
Определение подвижности пластичных растворных смесей |
|
||||||
№ пробы |
|
Расход воды, г |
|
|
иаметр расплыва после |
||
|
|
|
|
встряхивания, мм |
|||
|
|
А |
|
||||
1 |
|
|
|
|
|
||
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
Д |
|||||
Определение |
водотвердого отношения повторяют, используя новую |
||||||
пробу сухой смеси. |
|
|
|
|
|
||
За окончательный результат испытания принимаютИсреднеарифметическое значение результатов измерения диаметра расплыва двух образцов растворной смеси, округленное до 1 мм.
Если не представляется возможным определить подвижность из-за быстрого схватывания растворной смеси, допускается в воду для затворения добавлять замедлитель схватывания.
13
Испытание сухой строительной смеси на гипсовом вяжущем
_____________________________________________________________________________
2.2. Определение времени начала схватывания
Приготавливают растворную смесь используя результат предыдущего опыта.
При приготовлении растворной смеси фиксируют время засыпки су- |
|
С |
|
хой смеси в воду t0 (начало затворения). |
|
Приготовленную растворную смесь переносят в форму, установлен- |
|
ную на стеклянную пластинку. Для удаления воздуха из смеси форму с |
|
пластинкой встрях вают 4 − 5 раз, поднимая одну из сторон пластинки |
|
фиксируютбождают подв жный стержень |
Вика нажатием на пластинку- |
приблиз тельно на 10 мм и затем отпуская ее. Удаляют избыток смеси ме- |
|
таллической л нейкой вровень с краями формы и устанавливают стеклянную пласт нку с формой на основание прибора Вика. Конус, закреплен-
ный на подв жном стержне при ора Вика, устанавливают поворотом пла- |
|
прибора |
|
стины-ф ксатора так, что ы острием он касался поверхности смеси, и |
|
его в этом положении. Для погружения конуса в смесь осво- |
|
фиксатор. По шкале пр |
ора определяют глубину погружения конуса. |
А |
|
После каждого погружен я конус очищают и высушивают, интервал меж- |
|
ду погружениями должен |
ыть не олее 2 мин. Расстояние между точками |
погружения конуса − не менее 12 мм.
За начало схватывания принимают время от момента затворения су-
хой смеси водой t0 |
до момента, когда конус погружается в смесь на глуби- |
|
|
Д |
|
ну (22 +/- 2) мм, t1. Начало схватывания T, мин, определяют по формуле |
||
|
, |
(5) |
где t1 − время, когда конус погружается в смесь на |
глубину |
|
(22 +/- 2) мм, мин; |
И |
|
|
|
|
t0 − начало затворения сухой смеси водой, мин.
Начало схватывания растворной смеси может быть определено на приборе, работающем в автоматическом режиме при условии, что разность между результатами испытания на приборе и при ручном определении не превышает 15 с.
14
Испытание сухой строительной см еси на гипсово м вяжущем
________________ _________ _________ _________ _________ _________ _________ _______
С |
|
При |
|
б |
|

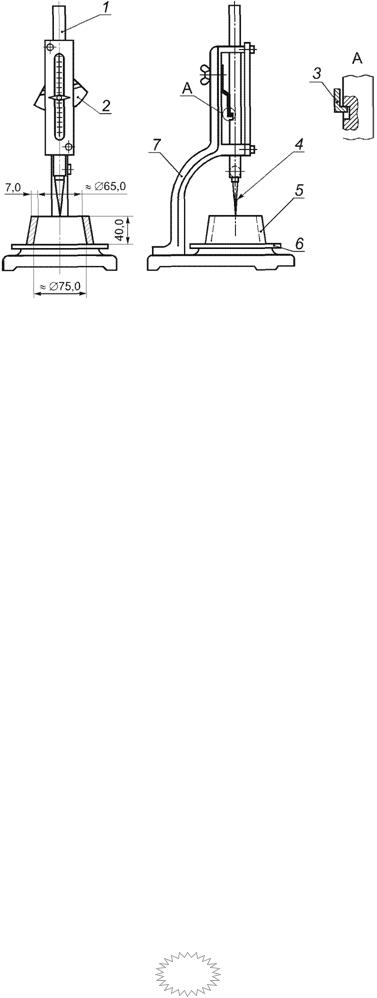

Р с. 1. |
ор Вика со съемным ко нусом: |
1 − подв жный стержень; 2 − пласт инка-фиксатор подв ижного |
|
стер жня; 3 − п ружинная пластина; 4 − погр ужной съемный |
|
конус; 5 − кольцо Вика; 6 − стеклянная пластинка; 7 − штатив |
|
А |
|
2.3 . Определени е водоудерживающ ей спо собности |
|
Су щность метода |
заключается в определ ении к оличества воды, |
удержи ваемой растворн ой смесью после затворе ния ее во дой, и распреде- |
|
|
Д |
лении на пористом, поглощающем воду о сновании.
Десять лис тов бумаги взвешивают с погре шностью +/- 0,1 г, помещают н а стеклян ную пла стинку и сверху укладыв ают прокладку и з марлевой тка ни. На прокладк у устана вливают металлическое к ольцо и все уст-
ройство взвешив ают с п огрешно стью +/- 0,1 г. |
И |
Пр иготовленную с месь укладывают в металлическое кольцо вровень |
|
с краям и, выравнивают ножом, протертым влажной тканью, взвеш ивают с |
|
погреш |
ностью + /- 0,1 г и оставляют на 10 мин. |
По |
истече нии 10 м ин кольцо со с месью сн имают вместе с марлей. |
Бумагу |
взвешивают с погрешностью +/- 0 ,1 г. |
15
