8. По данным табл. 3 на формате миллиметровки (А3) вертикального расположения построить скоростную характеристику двигателя

Me f e (см. рис. 4).

скорректированные значения Ркск и Vаск , выразив их из формул (21) и

(22)соответственно и занести данные в табл. 4.

10.По полученным значениям (см. табл. 4) на миллиметровке формата (А3) вертикального расположения построить график Р f V силового

баланса автомобиля (см. рис. 5).

Контрольные вопросы

1.Какие методы определения масштаба записи прибора применяются при выполнении эксперимента?

2.Написать уравнение силового баланса для различных участков графика V f t .

3.Почему уравнение силового баланса на последнем участке графика V f t имеет вид P Pj ?

4.Для каких условий движения возможно применение формулы (13)?

5.Распишите, из чего состоят и как находятся силы, действующие на автомобиль при движении.

6.Как выглядит уравнение силового баланса на участке ЕК (рис.3)?

7.Какова величина коэффициента при накате и почему?

8.Какой метод принимается в данном расчете для решения уравнения

стремя неизвестными?

9. В каком случае силы Pi и Pj будут иметь величины со знаком (+), а

вкаком со знаком (-)?

10.Объясните, почему на графике Me f e получается разброс

точек?

11.В чем необходимость деления отрезка кривой наката или разгона на передаче на несколько частей?

12.Почему некоторые точки графика Me f e выходят за пределы

табличных значений emin и emax ?

13.Покажите на графике рис. 5 составляющие силового баланса при определенной скорости автомобиля.

14.Какие задачи можно решить с помощью графика Р f V ?

15.Чем характеризуется точка пересечения кривых Pк4 и Pw P ?

16.Почему сила P мало зависит от скорости движения, а сила Pw резко изменяет свое значение?

23

17. По графику Р f V определите, в каком диапазоне скоростей может двигаться автомобиль на 1-й, 2-й, 3-й или 4-й передачах.

18. На что расходуется сила Рj и как ее величина рассчитывается в данной работе?

19.Каким фактором ограничивается скорость автомобиля в вашем расчете?

20.Внести изменения в график силового баланса при изменении

условий движения: дорога пошла в гору i 0,03; дорога пошла под гору i 0,33; подул встречный ветер со скоростью V 15м/с; подул попутный ветер со скоростью V 15м/с.

ЛАБОРАТОРНАЯ РАБОТА №2

УСТОЙЧИВОСТЬ АВТОМОБИЛЯ

Цель работы – исследовать устойчивость движения автомобиля. Используемое оборудование: макет автомобиля БелАЗ, поверхность с переменным поперечным уклоном, измерительный инструмент.

Основные положения

При потере поперечной устойчивости автомобиль начинает либо скользить по дороге, либо опрокидывается. Потеря поперечной устойчивости является следствием действия на автомобиль боковой силы, которая может быть результатом возникновения центробежной силы при повороте автомобиля, составляющей силы тяжести при движении по косогору, бокового ветра и т.п.

Движение по окружности на горизонтальной поверхности

Для определения боковой силы, вызывающей занос автомобиля, рассмотрим рис. 1. Принято допущение: шины автомобиля в поперечном направлении не деформируются.

Точка С – центр тяжести автомобиля; точка О – центр поворота;

ОС= – расстояние от центра тяжести до центра поворота; ОБ =R – радиус движения центра задней оси;

24

θ– угол между продольной осью автомобиля и направлением

движения середины переднего моста (этот угол приблизительно равен полусумме поворота управляемых колес);

L– база автомобиля;

– угол между и R.

При равномерном движении автомобиля по кругу с постоянным

где Ма – масса автомобиля, кг;– угловая скорость автомобиля вокруг точки О, рад/с.

Вместе с тем

где V – мгновенная линейная скорость автомобиля, м/с2 .

V

R

О

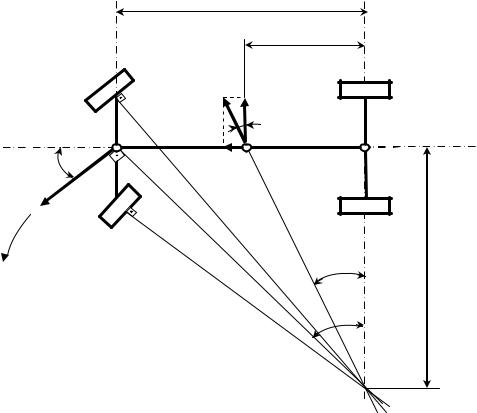

Рис. 1. Движение автомобиля на повороте

25

После преобразования уравнения (1) с учетом выражений (2) получим

Отсюда можно определить поперечную составляющую центробежной силы:

Показателями поперечной устойчивости автомобиля являются максимально возможные скорости движения (критические скорости, рис. 2, а).

При движении по горизонтальному участку дороги с поворотом (см. рис. 2, а) под действием боковой силы автомобиль может либо опрокинуться относительно оси, проходящей через центры контактов шин наружных колес с дорогой, либо начать скользить (занос).

При опрокидывании уравнение моментов выглядит следующим образом:

где B– колея автомобиля, м;

Rzв – сумма нормальных реакций внутренних (по отношению к центру поворота) колес, Н;

Ga – вес автомобиля, Н;

hцт – высота центра тяжести автомобиля, м.

В момент начала опрокидывания внутренние (по отношению к центру поворота) колеса автомобиля отрываются от дороги. В этом случае Rzв 0, тогда

Подставив вместо силы Pу ее значение из формулы (4), получим выражение для критической скорости по условиям опрокидывания:

где g– ускорение свободного падения, g=9,81 м/с2 .

26

Однако автомобиль проектируется таким образом, чтобы сила, его опрокидывающая, была больше силы, вызывающей занос. В таком случае боковая сила растет до тех пор, пока имеется возможность роста боковой реакции дороги из условий сцепления. При достижении боковой силой значения, равного максимальному из условий сцепления, начинается занос автомобиля, что обычно предотвращает его опрокидывание, т.е. критическая скорость начала заноса должна быть меньше скорости начала опрокидывания.

При заносе баланс сил

где у - коэффициент поперечного сцепления шин с дорогой.

B

hцт

B

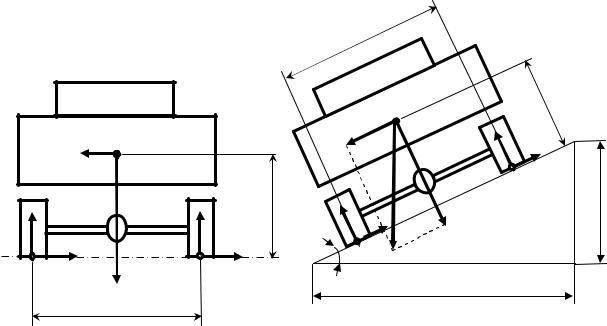

Рис. 2. Схема к расчету показателей поперечной устойчивости: а – критических скоростей; б – критических углов косогора

Известно, что коэффициент сцепления у определяется как

отношение максимально возможной касательной силы (в нашем случае боковой) к нормальной силе (на ровной дороге нормальная сила равна весу автомобиля, на косогоре – лишь нормальной составляющей веса).

у Rу / Ga cos .
