Материал: 5) Конструкция аппаратов гравитационного осаждения

Осадительные центрифуги применяются для разделения суспензий с объемной

концентрацией твердой фазы до 40%, состоящей из частиц размером от 5 10 3 до 10мм . В результате разделения получают осветленную жидкость (фугат) и осадок. До значений фактора разделения К р 3500 осадительные центрифуги называются

нормальными, свыше К р 3500 - сверхцентрифугами.

Осадительные центрифуги отличаются высокой степенью разделения, однако они сложны по конструкции.

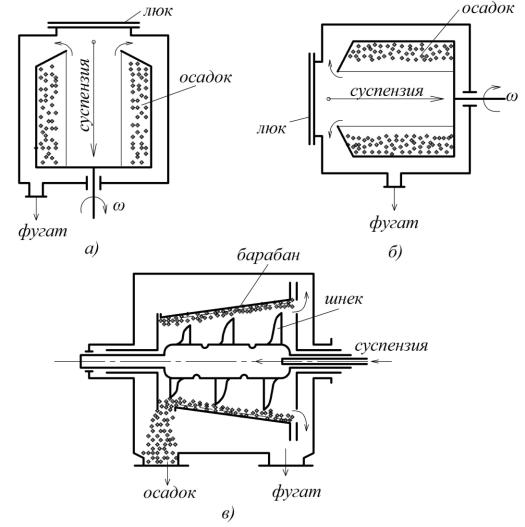

Рис. 4.7 Схемы осадительных центрифуг: а, б – вертикальная и горизонтальная центрифуги периодического действия с ручной выгрузкой осадка, в – горизонтальная

центрифуга непрерывного действия со шнековой выгрузкой осадка.

Непрерывно действующая горизонтальная отстойная центрифуга оборудована коническим вращающимся барабаном и разгрузочным шнеком, помещенным внутри барабана. Шнек вращается с несколько меньшей скоростью, чем барабан. Суспензия через окна шнека попадает на поверхность барабана и разделяется. За счет центробежной силы осветленная жидкость перемещается в сторону большого диаметра барабана (направо), а осадок при помощи шнека перемещается справа налево и через окна в барабане выгружается.

Для разделения тонкой суспензии, а также для разделения эмульсий, применяются сверхцентрифуги.

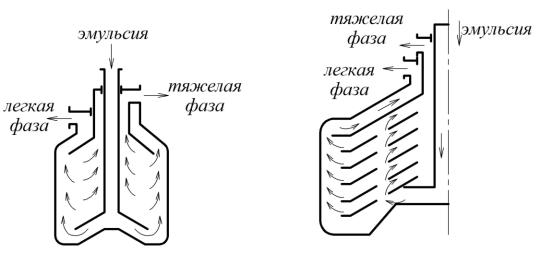

Рис. 4.8 Схемы сверхцентрифуг: а – барабан однокамерного сепаратора, б – барабан тарельчатого сепаратора.

Осадительные сверхцентрифуги – сепараторы – отличаются сложностью конструкций и высокой степенью разделения. Тарелки сепаратора играют ту же роль, что и перегородки или полки в любой отстойной аппаратуре – они значительно повышают производительность аппаратов и качество разделения.
