Рис. 3. Образец топографической карты

11

Внутренняя (картографическая) рамка карты представлена изображениями параллелей (южной и северной) и меридианов (западного и восточного). Между внутренней и внешней рамками имеется минутная рамка (в виде шкалы). Одно деление шкалы – минута. Каждая минута разбита точками на отрезки по 10с. Точки показаны между минутной и внешней рамками. На некоторых картах точки не показаны. На западной и восточной сторонах показаны шкалы широт, на северной и южной сторонах – шкалы долгот.

В каждом углу карты между внутренней и минутной рамками подписаны значения географических координат: широт и долгот (рис 3). Долгота западного меридиана карты 14 11 15 ; долгота восточного меридиана карты 14 15 ; широта южной параллели карты 54 17 30 ; широта северной параллели карты 54 20 .

На карте нанесены линии километровой сетки, оцифровка которых производится в соответствии с прямоугольной зональной системой координат Гаусса. Оцифровка сетки приведена между внутренней и минутной рамками и может содержать либо две последние цифры километров, либо полное значение (для крайних линий сетки). Вдоль западной и восточной сторон указаны значения абсцисс X , по южной и северной сторонам – значения ординат Y , (см. рис. 3). Минимальное значение абсциссы километровой линии на карте 6019 км; максимальное значение абсциссы километровой линии на карте 6023 км. Минимальное значение ординаты километровой линии на карте 3448 км; максимальное значение ординаты километровой линии на карте 3451 км.

Между линиями внутренней рамки дается изображение местности в условных топографических знаках. Условные топографические знаки делятся на несколько групп: масштабные (площадные), внемасштабные, линейные, пояснительные.

Масштабными условными знаками изображаются объекты, форма и размеры которых могут быть переданы в масштабе плана или карты. Такие объекты обычно изображают граничной линией (внешний контур объекта) и заполняющим условным знаком (лес, болото, кустарник, озеро и т.п.) (прил.1).

Внемасштабными условными знаками изображают объекты, которые необходимо показать на карте или плане в силу их важного значения, но размеры их меньше графической точности масштаба (геодезические знаки, колодцы, электростанции, фабрики, скважины

12

и т.п.). Эти знаки не сохраняют подобия изображаемого предмета, а лишь указывают местоположение его оси или центра (прил.1).

Линейными условными знаками изображают объекты, длина которых выражается в масштабе, а ширина не выражается (автомобильные и железные дороги, трубопроводы и т.п.) (прил.1). К пояснительным условным знакам относят все надписи на планах и картах (характеристики объектов: леса, дороги, мостов, рек и т.п.) (прил.1). Рельеф на планах и картах изображают горизонталями и специальными условными знаками рельефа (прил.1).

Горизонталь – это линия равных высот. Изображение рельефа горизонталями показано на рис. 4.

hc

h

105

105

h

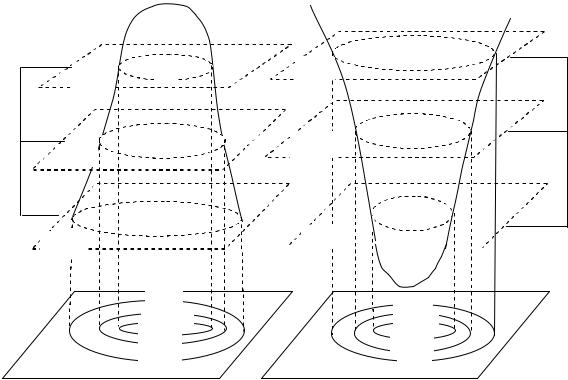

Рис. 4. Изображение горизонталями возвышенности (а)

иуглубления (б)

4.ОПРЕДЕЛЕНИЕ КООРДИНАТ ТОЧКИ НА КАРТЕ

4.1.Определение географических координат точки на карте

Для любой точки на карте можно определить географические и прямоугольные координаты. Географические координаты – это обобщенное понятие о геодезических и астрономических координатах, определяющих положение точки на поверхности Земли или сфероида.

13

Положение любой точки на земном эллипсоиде определяется широтой и долготой.

Геодезическая широта – это угол φ, образованный нормалью к поверхности земного эллипсоида в этой точке с плоскостью его экватора.

Геодезическая долгота – это двугранный угол λ, составленный плоскостью геодезического меридиана данной точки с плоскостью начального геодезического меридиана.

Геодезическим меридианом называют плоскость, проходящую через нормаль к поверхности земного эллипсоида в данной точке, параллельную его малой оси.

Геодезические координаты получают по результатам геодезических измерений на местности. Если вместо нормали взята отвесная линия, то мы имеем астрономические координаты, их получают по результатам астрономических наблюдений. Геодезические и астрономические координаты отличаются вследствие несовпадения отвесных линий и нормалей к поверхности эллипсоида. Это отличие зависит от величины уклонения отвесных линий, среднее квадратическое значение которых для равнинных районов составляет 5", для горных – 10-15", поэтому во многих случаях пренебрегают этими различиями и используют обобщенное понятие географические координаты (см.рис. 3).

Широты отсчитываются от экватора к полюсам, изменяются от

о

0 до 90 и считаются положительными для северного полушария (с.ш.) и отрицательными для южного полушария (ю.ш.).

Долготы отсчитываются от начального меридиана к востоку и западу. Изменяются от 0 до 180о. Восточные считаются положительными (в.д.), а западные (з.д.) – отрицательными.

Для того чтобы определить по карте широту и долготу какойлибо точки, необходимо через эту точку провести параллель и меридиан. Для построения параллели данной точки используют длинную линейку, которой соединяют одноименные значения широт западной и восточной минутных рамок так, чтобы линия проходила через заданную точку. Построив параллель, определяют ее широту. Для этого необходимо подсчитать, сколько минут и секунд заключено между южной рамкой и параллелью и полученное число прибавить к

14

значению широты, указанному на южной рамке (в юго-восточном и юго-западном углах широты одинаковы). На нашем рис. 3 значение широты точки А равно А 54 19 37 .

Аналогично поступают для определения долготы точки А: проводят истинный меридиан через эту точку, соединив одноименные значения южной и северной минутных рамок так, чтобы линия проходила через точку А, и подсчитывают число минут и секунд между западной стороной рамки и истинным меридианом точки А. На нашем рис. 3 значение долготы точки А равно А 14 13 30 . При отсутствии длинной линейки можно для определения широты и долготы опустить перпендикуляры на ближайшие шкалы широт и долгот.

Определить положение любой точки на карте, зная ее географические координаты, можно аналогично тому, как описано в определении координат с помощью длинной линейки: на западной и восточной рамках находят точки с указанной широтой и соединяют их. На южной и северной рамках находят точки с указанной долготой и тоже соединяют их. В пересечении двух линий получаем искомую точку.

4.2. Определение прямоугольных координат точки на карте

На топографических картах используют зональную систему плоских прямоугольных координат Гаусса. Для получения плоских прямоугольных координат Гаусса земной эллипсоид меридианами разбивают на координатные зоны – шести - или трехградусные по долготе. Нумерация зон проводится с запада на восток от Гринвичского меридиана. В этой системе за начало координат в каждой зоне принимают точку пересечения среднего (осевого) меридиана данной зоны с экватором. Для топографических карт масштабов 1:10000 и мельче используют шестиградусные зоны. Таких зон всего 60. На топографических картах номер зоны, к которой принадлежит данная карта, указывается перед сотнями километров ординаты. На топографических картах, изображающих территорию нашей страны, принято условно считать ординату точки пересечения осевого меридиана и экватора равной не нулю, а 500 км

(рис. 5).
