и румбов (см. табл.) вычисляют дирекционные углы направлений, между которыми и находится искомый горизонтальный угол В.

6. ОПРЕДЕЛЕНИЕ ОТМЕТОК ТОЧЕК ПО ГОРИЗОНТАЛЯМ

Рассмотрим три случая:

1-й случай: точка А находится на горизонтали; 2-й случай: точки В и С находятся между горизонталями;

3-й случай: точка Д находится между точкой с отметкой и горизонталью.

Когда точка А расположена на горизонтали (1-й случай), то ее отметка равна отметке горизонтали. Отметка горизонтали может быть определена следующим образом:

– под южной рамкой карты указывается высота сечения рельефа, т.е. превышение между двумя сплошными соседними горизонталями

(hс);

– отыскиваем в районе расположения точки А подписанную горизонталь или точку с отметкой и устанавливаем, в какую сторону от точки А идет понижение рельефа.

Понижение отметок рельефа можно определить по расположению бергштрихов, по надписанным горизонталям (основание цифры обращено в сторону понижения отметок) или по вторичным признакам (понижение идет к рекам, ручьям и т.д.).

Зная высоту сечения рельефа hс, производим оцифровку горизонталей (все сплошные горизонтали имеют высоты, кратные hс; в нашем примере высоты горизонталей оканчиваются на 2,5м; 5м; 7,5 м; 0 м. Горизонталь, вычерченная штрихпунтирной линией (полугоризонталь), отличается по высоте от сплошной горизонтали на

½высоты сечения (в нашем случае на 1,25м).

Внашем случае ( рис.14) высота сечения рельефа hс равна 2,5 м, тогда, учитывая, что точка А лежит на горизонтали, расположенной на 3 сечения выше, чем горизонталь с отметкой 100м, получим

HA 100 3 2,5 107,5м.

26





a

dк





К





dС

С

A

dD D 102,4







B

100

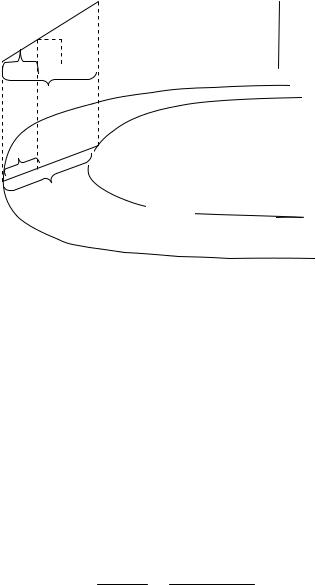

Рис. 14. Определение отметок по горизонталям. Сплошные горизонтали проведены через 2,5 м

Если точка расположена между горизонталями (случай 2), то вначале производят оцифровку сплошных горизонталей и полугоризонталей, так, как описано в первом случае, а затем производят интерполяцию по расстоянию до ближайшей горизонтали.



107.5



В

106.2

hc







105.0hc /2

α/2 B

α

105

Рис. 15. Определение высоты точки В

27

На рис. 15 точка В расположена между сплошной горизонталью 105 м и полугоризонталью 106,25 м посередине, поэтому ее высота будет равна

HВ 105 (0,5hс)/2 105 1.25/2 105,6.











105.0





















dС

С







hc





hc



















Δh

102.5





















а

С

dС

α

105

Рис. 16. Определение высоты точки С.

Точка С расположена выше горизонтали 102,5 на величину Δh, которая находится из пропорции (рис. 16)

h



hc

,

(27)

dc





a



где dс – расстояние от горизонтали с отметкой 102,5м до точки С; а– заложение расстояния между горизонталями в плане.

Тогда

h dc hс 2мм 2,5м 0,5м.

а10мм

Отметка точки С будет равна:

Hc 102,5 h 102,5 0,5 103м.

Если точка Д находится между горизонталью и точкой К с известной отметкой (случай 3), то ее отметка находится так же, как и

28

у точек В и C. Разница в данном случае только в том, что отметка точки К уже известна.

H 100 h,

где h dD h 5мм 2,4м 0,8м; dК 15мм

h 102,4 100 2,4

; dК 15мм ;

dД 5мм.

Тогда HD 100,8м.

7. ПОСТРОЕНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ ПО ЗАДАННОМУ НАПРАВЛЕНИЮ

На карте задано направление, например АВ, для которого необходимо построить продольный профиль (рис. 17).

190

185

180 .

175

170

165

160

155

150

А

187.3

В

184.7

185

176.4



175

























180.0

185.0

187.3



185.0

180.0

176.4

180.0

184.7

180.0

175.0

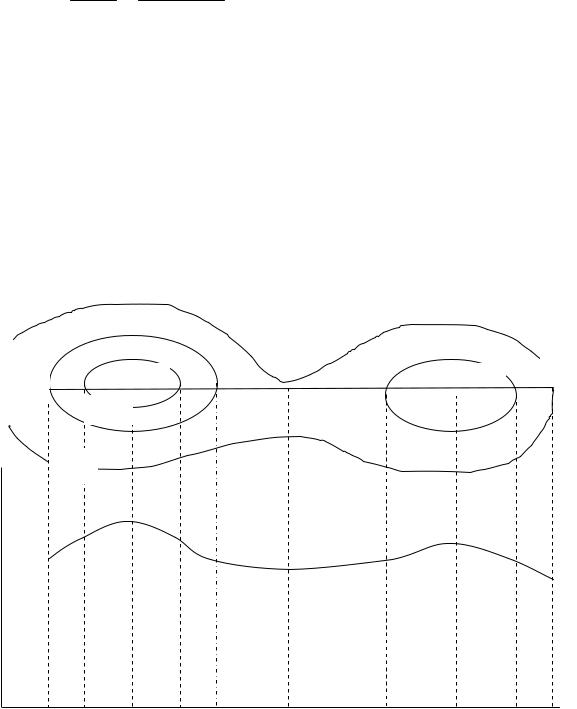

Рис. 17. Высотный план местности и продольный профиль вдоль линии АВ Мг=1:10000, Мв=1:500

29

Для построения профиля к линии АВ прикладывают согнутую полоску миллиметровой бумаги, по краю которой отмечают карандашом точки пересечения линии АВ с горизонталями. Развернув лист миллиметровой бумаги, по сгибу проводят горизонтальную линию и выписывают над точками пересечения их отметки. В этом случае горизонтальный масштаб профиля равен масштабу карты МГ

1:10000.

Задаваясь вертикальным масштабом, строят продольный профиль. Вертикальный масштаб обычно берут в 10 раз крупнее горизонтального или принимают таким, чтобы рельеф был выражен. В нашем примере возьмем МВ 1:500.

Построение профиля ведут в следующей последовательности:

вычерчивают вертикальную линию, левее точки А на расстоянии 0,5-1см;

вычисляют условный горизонт (УГ) – отметку, от которой начинают построение профиля. Условный горизонт выбирают кратным основанию вертикального масштаба при условии свободного пространства от минимальной отметки профиля до линии условного горизонта в 4-5 см.

Внашем случае

УГ Hmin 4МВ 170 4 5 150м.

Точки профиля получают на пересечении точек, отмеченных на горизонтальной линии профиля и соответствующих им высот, подписанных на вертикальной шкале профиля. Соединив точки профиля плавной кривой, получаем линию профиля вдоль заданного направления АВ.

1.ОПРЕДЕЛЕНИЕ СРЕДНЕГО, МИНИМАЛЬНОГО

ИМАКСИМАЛЬНОГО УКЛОНОВ МЕЖДУ ЗАДАННЫМИ ТОЧКАМИ А И В

Величина среднего уклона линии АВ вычисляется по формуле

i НВ НА ,



ср

dАВ

(28)



где НА, НВ – отметки точек А и В; dАВ – длина горизонтального отрезка АВ на местности.

30
