- повреждено до 50 % растений.

По результатам обследования дают лесоводственно-мелиоративную оценку защитным насаждениям в соответствии с нижеприведенной шкалой

(табл. 2) по классификации академика Е.С. Павловского.

Таблица 2

Шкала лесоводственно-мелиоративной оценки защитных лесонасаждений

Приводится характеристика состояния деревьев и кустарников по по-

родам по пятибалльной шкале:

1 балл – здоровые;

2 балла – суховершинные (отмерло до 1/2 кроны);

17

3 балла – усыхающие (отмерло 3/4 кроны или отмерла вся крона, но есть водяные побеги);

4 балла – усохшие (имеют поросль у корневой шейки); 5 баллов – отмершие (не имеют поросли у корневой шейки).

При возможности определения указывают причину усыхания: повреж-

дение морозами, пожарами, механизмами, химикатами, самовольными по-

рубками, ветровалом; наличие признаков замедления роста (отставание в росте деревьев отдельных рядов, общее снижение прироста), наличие гнездо-

вий птиц, захламленность.

В обследуемых лесополосах намечаются мероприятия по реконструк-

ции, их очередность, уходы за древостоем, работы, связанные с приданием насаждений оптимальных для данных условий конструкций: неотложные – проводятся в первую очередь в ближайшие 1-3 года; во вторую очередь – проводятся к концу первого десятилетия после обследования; в третью оче-

редь – на более длительную перспективу. Намеченные мероприятия, особен-

но первой очереди, разрабатывают применительно к отдельным рядам лес-

ной полосы. В защитных насаждениях выборку деревьев и кустарников оп-

ределяют по числу стволов. Определяют ширину оставляемой лесной полосы после проведения намеченных мероприятий и новую конструкцию, а также число оставляемых рядов и новую ширину междурядий.

Сплошной перечѐт деревьев на площади производится строго по рядам и породам с точностью до 0,1 см с подразделением их на деловые, полудело-

вые, дровяные и сухостойные. В молодняках деревья по качеству подразде-

ляются на кривые, искривлѐнные, коленчатые и двухвершинные. При нали-

чии достаточно выраженных пологов, отличающихся по средней высоте не менее чем на 20 % от более высокого яруса, производят их выделение. При высоте нижнего полога от 4 до 8 м его таксируют как ярус. При высоте поло-

га менее 4 метров его таксируют как подрост, подлесок. Измеряют диаметры крон деревьев.

18

Для построения графиков соответствия диаметра и высоты определяют среднюю высоту по каждой породе для дерева среднего диаметра. С этой це-

лью измеряют высоту у 30-40 деревьев каждой породы. Для древесных по-

род, составляющих не менее 0,1 состава, измеряют высоту у 3-5 деревьев,

близких по высоте к средней, которая в этих случаях определяется как сред-

нее арифметическое указанных измерений.

Возраст древесных пород определяется на основании первичных доку-

ментов по созданию защитных насаждений или путѐм подсчѐта годичных слоѐв на кернах, взятых с помощью возрастного бурава у шейки корня.

На пробных площадях ведѐтся учѐт подроста, для чего под пологие на-

саждения закладывается не менее 5 площадок, в сумме 5 % от еѐ размеров.

Перечѐт проводится по породам, происхождению, группам высот и жизне-

способности. Средний возраст определяется для каждой группы высот под-

роста.

Учѐт кустарника на каждой пробной площади производится по степени развития применительно к трехбалльной шкале, в основу которой положено количество хорошо развитых побегов в кусте:

а) хорошее развитие – количество побегов 6 и более;

б) среднее развитие – количество побегов от 3 до 5;

в) слабое развитее – количество побегов от 1 до 2.

От каждого класса отбирают около 20 % кустов, у которых измеряют высоту и диаметр вдоль и поперек ряда, число побегов в кусте, число макси-

мально развитых побегов, диаметр максимально развитого побега.

В процессе полевой и камеральной обработки материалов определяют-

ся средний диаметр и средняя высота каждой древесной породы, полнота,

бонитет, запас и некоторые другие показатели. Средний диаметр вычисляет-

ся через площадь сечения среднего дерева, средняя высота определяется по графику высот через средний диаметр. Полнота устанавливается путем деле-

ния сумм площадей сечения на соответствующую сумму площадей сечения,

19

взятую из стандартной таблицы Н.В. Третьякова. Бонитет определяется по бонитировочной шкале М.М. Орлова, запас – по объѐмным таблицам.

2.2. Гидроузел Воронежского водохранилища

Необходимо отметить, что идея создания водохранилища на р. Воро-

неж возникла ещѐ при Петре I, в связи созданием в Воронеже военного фло-

та. У устья р. Воронеж в 1703 г. была построена плотина с судоходным шлю-

зом. Остатки плотины и деревянных конструкций шлюза сохранились до

1972 года перед созданием Воронежского водохранилища, и теперь скрыты под его водами. В честь основателей русского военного флота на этом месте сооружен памятник, который хорошо просматривается с Адмиралтейской площади.

В настоящее время гидроузел Воронежского водохранилища (рис. 6)

расположен в районе бывшего с. Шилово в 4,6 км от впадения р. Воронеж в р. Дон. Строительство началось в январе 1969 г. Подпорная плотина пере-

крывает часть поймы и бывшее русло р. Воронеж. С левой стороны она при-

мыкает к водосливной плотине, с правой – к верхней головке шлюза, распо-

ложенного у правого склона речной долины.

Водохранилище построено для комплексного использования: водо-

снабжения промышленных предприятий г. Воронежа, орошения пригород-

ных сельскохозяйственных земель, пополнения запасов подземных вод, на которых базируется хозяйственно-питьевое водоснабжение города. Катего-

рия водопользования – рыбохозяйственный водоѐм (I категория).

Плотина намывная сооружена из местного намывного грунта. Еѐ длина

1150 м, ширина по гребню – 10 м, отметка гребня 96,5 м. Наибольшая высота

– 12,5 м, средняя – 10 м, заложение откосов 1:3. Верхний откос плотины за-

креплен железобетонными плитами толщиной 0,2 м, низовой каменной на-

броской. Кривая подпора уровня воды в р. Воронеж составляет порядка 35

км, достигает с. Чертовицы Рамонского района. Глубина воды в районе са-

20

натория им. М. Горького 2,0 м, у Чернавского моста 5 м, у плотины 7,8 м.

Средняя ширина водохранилища – 2 км, площадь зеркала воды при НПГ – 70

км2. Объем воды в чаше водохранилища – 204 млн м3.

Водосбросная железобетонная плотина (рис. 7) устроена в виде водо-

слива с широким порогом на уровне поймы. Ширина водосливного фронта –

168 м. Водосливной фронт разбит 13 бычками на 14 пролѐтов по 12 м шири-

ной. Отверстия перекрываются плоскими подъемными щитками размером 12 × 6 м. Пропускная способность водосброса при НПУ на отметке 93,0 м абс.

составляет 2010 м3/с при форсированном уровне 95,2 м. абс. – 4430 м3/с.

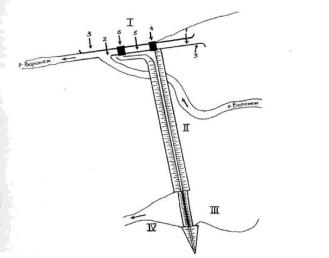

Рисунок 6. Схема гидроузла Воронежского водохранилища: I – судо-

ходный шлюз; II – подпорная плотина; III – водосливная плотина; IV – водо-

отводный канал; 1 – верхний подходный канал шлюза; 2 – нижний подход-

ный канал; 3 – причально-направляющие сооружения; 4 – верхняя голова шлюза; 5 – шлюзовая камера; 6 – нижняя голова шлюза.
