Рис. 3. Эскиз пейзажной картины на территории объекта садово-паркового искусства «Петергоф» («Вид на нижний парк» видовая точка 1)
Выполнила: студентка группы ЛА3-161-ОБ |
Проверила: доц. Деденко Т.П. |
Петрова А.И. |
|
Воронеж, 2018 г.
12
Графическое задание 2. Фрагмент плана территории с расположением видовых точек, направлениями, по которым раскрываются пейзажные картины.
ВГЛТУ
Вид с точки 3
В.т.1
В.т.3
В.т.2
Вид с точки 1 |
Вид с точки 2 |

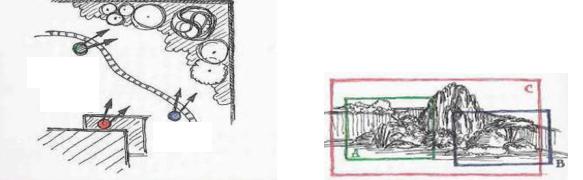

Рис. 4. Построение пространственного плана пейзажных картин
Выполнила: студентка |
Проверила: доц. Деденко Т.П. |
группы ЛА2-161- ОБ |
|
Иванова И.И. |
|
Воронеж, 2018 г.
Графическое задание 3. Фрагменты плана территории объекта с расположением видовых точек узкого, секторального, панорамного или кругового обзора (формат А4).
13
ВГЛТУ
Видовая точка 1
Видовая точка 2
Видовая точка 3

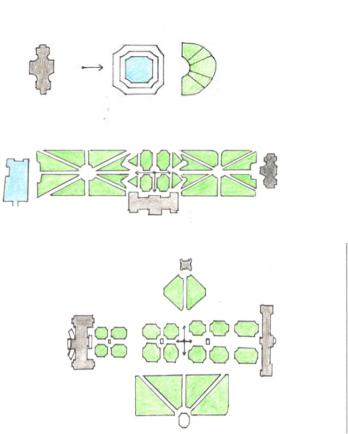

Рис. 5. Фрагменты плана территории объекта садово-паркового искусства «Усадьба Кусково XVIII в.» с расположением видовых точек секторального (в. т. 1), панорамного (в. т.2) и кругового обзора (в. т.3)
Выполнила: студентка |
Проверила: доц. Деденко Т.П. |
группы ЛА2-161- ОБ
Лагутина А.Ю
Воронеж, 2018 г.
Графическое задание 4. Фрагмент плана территории объекта с расположением видовых точек различной по глубине пейзажной перспективой (формат А4).
14
ВГЛТУ
Видовая точка 4
Видовая точка 5
Видовая точка 6

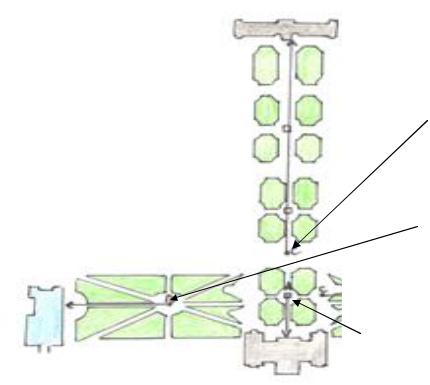

Рис. 6. Фрагмент плана территории объекта садово-паркового искусства «Усадьба Кусково XVIII в.» с расположением видовых точек дальней перспективы (в. т. 4), средней (в. т.5) и ближней перспективы (в. т.6).
Выполнила: студентка
группы ЛА2-161- ОБ |
Проверила: доц. |
|
Деденко Т.П. |
||
|
||
Лагутина А.Ю |
|
Воронеж, 2018 г.
Графическое задание 5. Фрагмент плана территории объекта садовопаркового искусства с эскизом композиционных узлов (формат А4).
15
ВГЛТУ

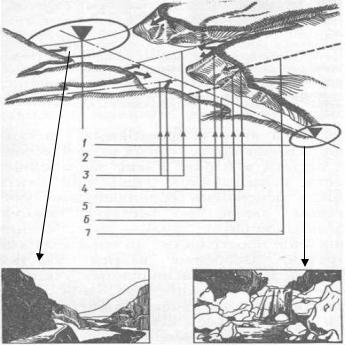

Рис. 7. Фрагмент плана территории объекта садово-паркового искусства с эскизом композиционных узлов:
1 – Композиционные узлы, 2 – главная ось композиции, 3 – второстепенные оси композиции, 4 – бровки склона и видовые точки, 5 – днище оврага, 6 – склон оврага, 7 – верх оврага
Выполнила: студентка Проверила: доц. Деденко Т.П.
группы ЛА2-161- ОБ
Иванова И.И.
Воронеж, 2018 г.
Заключение. В заключении последовательно и кратко излагаются выводы, которые вытекают из содержания и носят обобщающий характер. Из текста заключения должно быть ясно, что цель и задачи курсовой работы полностью достигнуты и решены. При этом указывают общую площадь объекта садовопаркового искусства, стилевое направление планировки территории, перечисляют
