Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования

«Воронежский государственный лесотехнический университет имени Г.Ф. Морозова»

ИНТЕГРАЦИЯ СРЕДСТВ САПР

Методические указания к лабораторным работам по направлению подготовки

09.04.02 – Информационные системы и технологии

Воронеж 2016

2

УДК 004

Лавлинский, В. В. Интеграция средств САПР [Электронный ресурс] : Методические указания к лабораторным работам по направлению подготовки 09.04.02 – Информационные системы и технологии / В.В. Лавлинский, К.В. Зольников, Т.В. Скворцова, С.А. Евдокимова ; М-во образования и науки РФ, ФГБОУ ВО «ВГЛТУ им. Г.Ф. Морозова». – Воронеж, 2016. – 28 с.

Печатается по решению учебно-методического совета ФГБОУ ВО «ВГЛТУ» (протокол № __ от _______ 2016 г.)

Рецензент начальник лаборатории ОАО «НИИЭТ» к.т.н. А. И. Яньков

3

ВВЕДЕНИЕ

Методические указания подготовлены в соответствии с рабочей программой дисциплины «Методы проектирования и создания современных САПР» для магистров по направлению подготовки 09.04.02 – Информационные системы и технологии (уровень магистратуры). Целью изучения данной дисциплины является формирование у магистров умений и навыков по использованию методов проектирования и создания современных САПР.

Чтобы лучше представить работу в САПР Cadence необходимо научиться создавать собственные проекты. Следующая часть научного проекта содержит методические указания по выполнению лабораторных работ в среде OrCAD. Лабораторный практикум содержит работы по исследованию, особенностям проектирования и моделирования в OrCAD, созданию библиотек элементов, корпусов, принципиальных электрических схем, списка соединений, трассировке и изучению методики проектирования механических узлов и контуров печатной платы в программном модуле Visual CADD.

4

Лабораторная работа №1 ИССЛЕДОВАНИЕ СТРУКТУРЫ И ОСОБЕННОСТЕЙ

ПРИМЕНЕНИЯ САПР СКВОЗНОГО ПРОЕКТИРОВАНИЯ РЭС ORCAD

Цель работы

Познакомиться с основными компонентами пакета OrCAD, научится создавать проекты OrCAD и конфигурировать редактор Capture.

Состав пакета OrCAD

Система OrCAD, подобно Microsoft Office, состоит из набора вполне автономных программных модулей, каждый из которых может использоваться отдельно для решения частных задач в цепочке проектирования электронных схем.

Основными компонентами этой системы можно назвать:

1.Capture – графический редактор, предназначенный для создания принципиальных электронных схем. С этой программы обычно начитается работа над проектом.

2.Layout – графический редактор печатных плат. Данные об электронных компонентах, из которых состоит проектируемое устройство, а также данные о соединениях обычно передаются в редактор печатных плат из OrCAD Capture, но простые печатные платы можно создавать без использования редактора схем.

3.PSpice – программа моделирования аналоговых и смешанных аналогоцифровых электронных схем. Обычно данные в PSpice передаются из Capture

или Schematics.

В пакет OrCAD 9.2, также входят:

PSpice Schematics – редактор схем;

PSpice Optimizer – программа параметрической оптимизации электронных схем;

GerbTool – программа создания и доработки файлов для фотоплотте-

ров;Capture CIS (Component Information System), аналогичный Capture но до-

полненный информационной системой ведения базы электронных компонентов;

Два несколько модифицированных редактора Layout.

1.Layout Plus – дополненный бессеточным автотрассировщиком SmartRoute, использующим методы оптимизации нейронных сетей.

2.Layout Engineer's Edition – программа просмотра печатных плат, созданных с помощью Layout или Layout Plus, средство общей расстановки компонентов на плате и прокладки наиболее критических цепей, выполняемых ин- женером-схемотехником перед выдачей задания на проектирование печатной платы конструктору.

Создание проекта OrCAD

5

Проектирование любого электронного устройства начинается с создания его принципиальной схемы. В зависимости от сложности устройства схема может быть простой или иерархической – состоящей из отдельных функциональных блоков, каждый из которых имеет собственную принципиальную схему. В системе OrCAD принципиальная схема (файл с расширением .dsn, называемый Design) и сопутствующие файлы объединяются в проект (Project, файл с расширением .opj).

Проекты создаются в редакторе Capture с помощью мастера проектов. Для создания нового проекта нужно: запустить Capture, в меню File выбрать New project, или нажать соответствующую кнопку на панели инструментов.

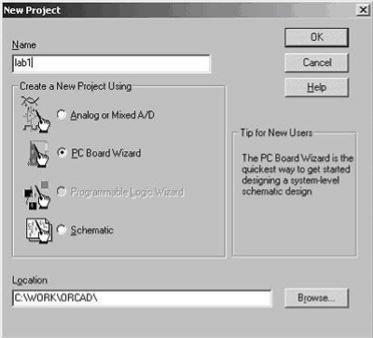

В окне мастера проектов (рис. 1.1) необходимо латинскими буквами ввести имя (Name) создаваемого проекта и выбрать тип проекта.

Рис. 1.1 – создание нового проекта Предлагаются следующие типы проектов:

1.Analog or Mixed A/D – аналоговые, цифровые или смешанные аналогоцифровые устройства, моделируемые с помощью программы PSpice A/D (возможна также дальнейшая разработка печатной платы в Layout).

2.PC Board Wizard – печатные платы (моделирование смешанных ана- лого-цифровых устройства выполняется с помощью PSpice). Необходимость проведения моделирования указывается в диалоговом окне PCB Project Wizard. Для добавления возможности моделирования нужно пометить галочкой строку

Enable project simulation.

3.Programmable Logic Wizard – проектирования программируемых логических матриц (далее не рассматривается).

4.Schematic – не специализированные проекты (возможно только создание и документирование принципиальных схем, моделирование и разработка печатных плат не предусматривается).
