Рис. 6 Кривая интерполяции

5. После нажатия кнопки ОК получаем результат (рис. 2.4.). В данном примере не видно выпадающих экспериментальных точек на линии тренда и величина достоверности R2 вполне удовлетворяет. Для построения интерполяционного полинома, проходящего через все экспериментальные точки, необходимо чтобы степень полинома была на единицу меньше количества точек. Очевидно, что чем выше степень полинома, тем больше аппроксимирующая кривая приближается к интерполяционному полиному.

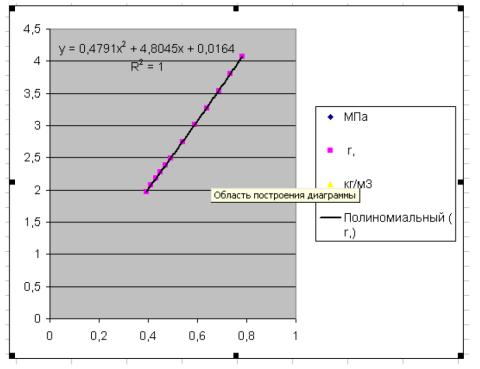

Однако положительный результат может быть получен и при меньшем количестве точек, что видно из (рис 6.). В данном случае степень полинома равна шести, а количество точек двенадцати.

Содержание отчета

1.Записать выбранные табличные значения.

2.Получить аналитическое выражение с помощью линии тренда.

3.Построить график лини тренда.

Контрольные вопросы

1.Из каких процедур складывается последовательность выполнения интерполяции?

2.Как определяется величина достоверности интерполяции?

3.От чего зависит величина достоверности интерполяции?

17

Лабораторная работа № 3 Интерполяция в среде Excel. Линия тренда задача №2

Цель работы: получить аналитическую зависимость функции от аргумента (задано графически) в среде Excel.

Последовательность выполнения

В Excel есть ряд встроенных утилит, которые можно использовать как для решения задач по интерполяции, так и по аппроксимации зависимостей.

Анализ возможностей Excel в данной области начнем с графических утилит. В частности, исследуем вопрос о добавлении линии тренда, которая строится на основе экспериментальных данных, и, по большому счету является аппроксимирующей или интерполяционной зависимостью,

взависимости от выбора типа кривой. Последовательность выполнения:

1.Отображение анализируемых данных в графическом виде.

2.Построение кривой для рассматриваемой зависимости.

3.Анализ полученной кривой для рассматриваемой зависимости.

4.Выводы о проделанной работе.

Методический пример

В данной задаче анализируемые данные представлены в виде графика (рис. 7).

Для решения поставленной задачи (имеется в виду интерполяции или аппроксимация) прежде всего, следует отобразить анализируемые данные в компьютерном графическом виде таблицы (табл. 4).

Таблица 4

Данные полученные с графика

18

Рис. 7 График зависимости температуры внутреннего слоя от времени протеканияпроцесса

1. Из этих данных строим график:

«Мастер диаграмм – Точечная – Выбираем значения «Y» и «X», Данные представлены на диаграмме в виде отдельных точек т.е.

кривая для рассматриваемой зависимости не проведена. Эти данные в области диаграммы нужно выделить и затем щелкнуть правой кнопкой мыши. В раскрывшемся контекстом меню выбрать команду «Добавить линию тренда» (рис. 8).

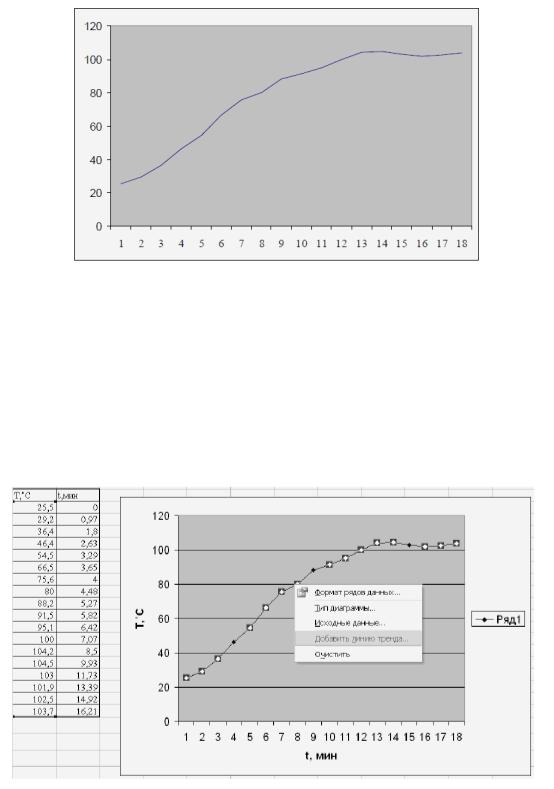

Рис. 8 Добавить линию тренда

2. В открывшемся диалоговом окне, можно задать тип линии. Выбираем «Полиномиальную», и задаем «Порядок» равный шести. Затем переходим в кладку «Параметры», и необходимо поставить флажки

19

«Отображать уравнение», а так же «Поместить на диаграмму величину достоверности аппроксимации (R^2)» (Рис. 9, рис. 10).

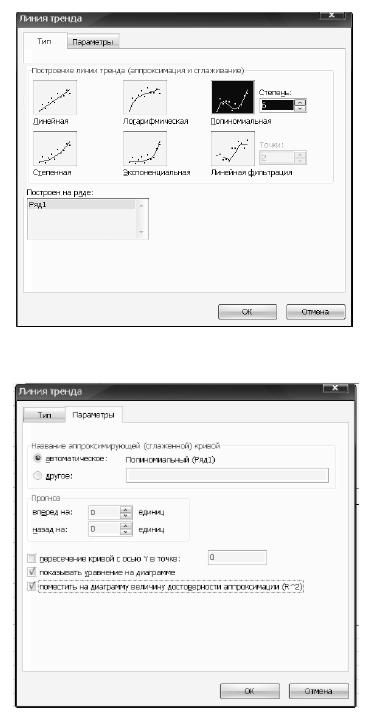

Рис. 9 Тип линии полиномиальная

Рис. 10 Величина достоверности аппроксимации

20

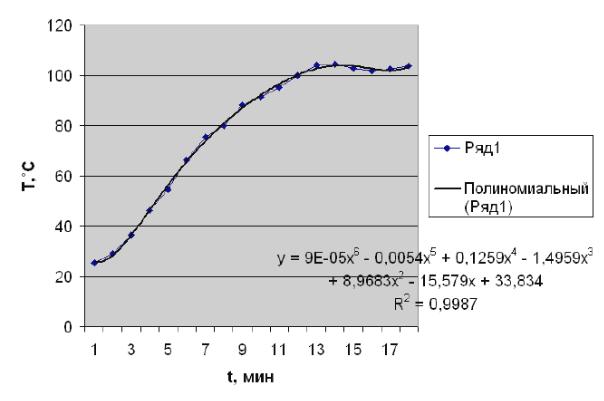

Рис. 11 Кривая интерполяции

4. После нажатия кнопки ОК получаем результат (рис. 3.5.). В данном примере не видно выпадающих экспериментальных точек на линии тренда и высока степень достоверности. Для построения интерполяционного полинома, проходящего через все экспериментальные точки, необходимо чтобы степень полинома была на единицу меньше количества точек. Очевидно, что чем выше степень полинома, тем больше аппроксимирующая кривая приближается к интерполяционному полиному. Однако положительный результат может быть получен и при меньшем количестве точек, что видно из (рис 11). В данном случае степень полинома равна шести, а количество точек восемнадцати.

Достоверность аппроксимации R2 = 0.9987 (величина достоверности вполне удовлетворяет).

Содержание отчета

1.Записать выбранные графические значения из приложения.

2.Получить аналитическое выражение с помощью линии Тренда.

3.Построить график лини Тренда.

Контрольные вопросы

1.В чем отличие задачи 3 от задачи 2?

2.От чего зависит точность построения линии Тренда?
