7.3.Теплотехнический расчет светопрозрачных ограждающих конструкций (окон)

Цель расчета: выбор конструктивного решения оконных блоков из условия обеспечения требуемых теплозащитных качеств.

7.3.1.Исходные данные (см. п.7.1 данных методических указаний)

Конструктивное решение – оконные блоки в деревянных или пластмассовых переплетах.

7.3.2.Расчетные условия

Приведенное сопротивление теплопередаче светопрозрачных ограждаю-

щих конструкций R0пр в соответствии с [4] следует принимать не менее требуемого значения R0тр, определяемого исходя из условия энергосбережения, т. е.

R0пр > R0тр.эн.

Температура внутренней поверхности конструктивных элементов окон зданий должна быть не менее 3 0С при расчетной температуре наружного воздуха.

7.3.3. Определение требуемого сопротивления теплопередаче из условия энергосбережения

Требуемое сопротивление теплопередаче из условия энергосбережения в соответствии с п.2.1* [4] определяется интерполяцией по [4, табл.1б*] (второй этап) в зависимости от значения ГСОП (см. п.7.1 данных методических указаний)

7.3.4. Выбор конструктивного решения элементов заполнения оконных проемов

Выбор конструктивного решения элементов заполнения оконных проемов осуществляется по [4, прил.6*] с учетом соблюдения первого расчетного условия.

28

8. СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ

Цель расчёта: определение необходимой площади остекления в помещениях с наиболее высокими требованиями естественного освещения (рабочие и проектные кабинеты, медпункт, АБК).

8.1.Исходные данные

Район строительства (из задания).

Максимальная глубина проектируемых помещений В (назначается в соответствии с проектным предложением).

Высота помещений Н (назначается в соответствии с проектным предложением).

Длина помещений еп (назначается в соответствии с проектным предложением).

Характеристика заполнения оконных проёмов (назначается в соответствии

степлотехническим расчётом окон).

Толщина наружных стен b (назначается в соответствии с теплотехническим расчетом стен).

Коэффициент отражения потолка, верхних и нижних частей стен, пола, мебели назначается в соответствии с [21, с.91].

Со стороны расположения рассматриваемых помещений затенение противостоящими зданиями отсутствует или нет (назначается в соответствии с проектным предложением и учитывает расположение производственного корпуса).

Разряд зрительной работы.

8.2.Расчётные условия

При одностороннем боковом естественном освещении минимальное значение коэффициента естественного освещения (в дальнейшем КЕО) еmin в точке, расположенной на расстоянии 1 м от стены, наиболее удаленной от световых проёмов, на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности в соответствии с п.2.3 [6] следует принимать не менее нормируемого значение КЕО ен, т.е.

29

8.3. Определение нормированного значения КЕО

Нормированное значение КЕО определяется в соответствии с п.2.4 [6]. Перед этим предварительно определяются пояс светового климата и устойчивость снежного покрова [6, рис.1].

8.4. Предварительный расчёт площади световых проёмов

Предварительный расчёт площади световых проёмов при боковом осве-

где ен – нормированное значение КЕО, %; Кз – коэффициент запаса, принимается по [6, табл.3] как для вертикально расположенного светопропускающего материала;

0 – световая характеристика окон, находится в зависимости от соотношения

ен/В; В/h1 по [6, табл.26];

Sn – площадь пола проектируемого помещения, определяется в соответствии с рис.3 данных методических указаний

Sn=еn B=3 6=18 (м2);

Кзд – коэффициент, учитывающий затенение окон противостоящими зданиями, назначенный в соответствии с [6, табл.27];ср–средневзвешенный коэффициент отражения потолка, стен и пола, определим как

ср=( потолка Fпотолка+ пола Fпола+ стен Fстен)/(Fпотолка+Fпола+Fстен), (12)

где r1 – коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхности помещения и подстилающего слоя, прилегающего к зданию, находится в зависимости от В/h1, ен/В, е/В по

[6, табл.30];

30

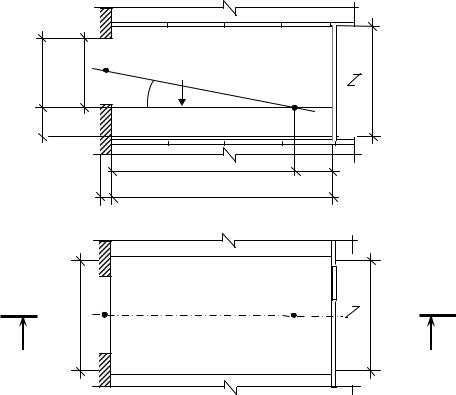

Рис.3. План и разрез I-I проектируемого помещения

0 – общий коэффициент светопропускания в соответствии с [6, прил.5], определяемый по формуле

где 1 – коэффициент светопропускания материала вычисляется по [6,

табл.28];

2 – коэффициент, учитывающий потери света в переплётах светопроёма, определяется по [6, табл.28];

3 – коэффициент, учитывающий потери света в несущих конструкциях, вычисляется по [6, табл.28];

4 – коэффициент, учитывающий потери света в солнцезащитных устройствах определяется по [6, табл.29];

5 – коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями.

Подставляя значение полученных коэффициентов в формулу (11), рассчитывается требуемая площадь световых проёмов (в свету).

31

Зная, что Sо=а0/h0>S0тр (где h0 – высота светового проёма, м, а0 – ширина светового проёма, м) и, задавшись высотой светового проёма h0, определяем

ширину светового проёма по формуле

а0>S0тр/h. (14)

8.5. Определение минимального значения коэффициента естественного освещения

Минимальное значение коэффициента естественной освещенности при

где q – коэффициент, учитывающий неравномерную яркость облачного неба МКО, определяется по [6, табл.35];

зд – геометрический КЕО в расчётной точке при боковом освещении, учитывающий свет, отраженный от противостоящих зданий, вычисляем по графику I и II [6];

R – коэффициент, учитывающий относительную яркость противостоящего здания, определяем по [6, табл.36];

б – геометрический коэффициент естественной освещенности, учитывающий прямой свет неба в какой-либо точке помещения при боковом осве-

где n1 – количество лучей по графику I, проходящих от неба через световые проёмы в расчётную точку на поперечном разрезе помещения, принимаем в соответствии с [6, рис.5];

n2 – количество лучей по графику II, проходящих от неба через световые проёмы в расчётную точку на плане помещений, принимаем в соответствии с

[6, рис.6].

Подставив полученные значения в формулу (16), получим б.

Подставив значения полученных коэффициентов в формулу (15), получим

еmin, %.

9.РАЗРАБОТКА АРХИТЕКТУРНО-КОНСТРУКТИВНЫХ ЧЕРТЕЖЕЙ ЗДАНИЯ

Чертежи проекта выполняются на двух листах формата А2 (420 594 мм). Лист должен иметь рамку, линии которой отстоят от краев с трех сторон
