на в [14, c.2]. Номенклатурой предусмотрено деление панелей на рядовые, простеночные, угловые и парапетные. Разрезка стен на панели при различной высоте здания представлена в [19, c.49].

Основным элементом лестницы является Z-образная конструкция, включающая марш и две полуплощадки. Последний верхний марш дополняют отдельной полуплощадкой. Номенклатура лестничных маршей c полуплощадками представлена в [11, c.80].

В рамках данного проекта предусмотрено рассмотрение конструкций надземной части здания, поэтому подробно не останавливаемся на фундаментах. Отметим лишь то, что фундаменты принимаются в зависимости от геологических условий площадки строительства, нагрузки от здания, глубины промерзания грунта, наличия приямков, каналов и подвалов.

Перегородки проектируют в зависимости от назначения помещений здания. В конторских и других сухих помещениях могут использоваться крупнопанельные железобетонные перегородки или перегородки из гипсобетонных плит толщиной 80 мм, можно закладывать каркасно-обшивные перегородки с использованием ГКЛ (гипсокартонных листов) или перегородки из легкобетонных блоков СИБИТ толщиной 100 мм. В мокрых и влажных помещениях перегородки должны быть влагостойкие – кирпичные толщиной 120 или 65 мм. В помещениях, не освещенных естественным светом, целесообразно устройство остекленных фрамуг или использование перегородок из стеклоблоков или стеклопрофилита.

Полы также принимаются в зависимости от назначения помещений. В уборных, душевых, умывальных, гардеробных и других помещениях, подверженных воздействию жидкости, конструкция полов должна быть водостойкой и водонепроницаемой с устройством уклонов и трапов. В остальных помещениях может быть предложено устройство линолеумных полов, полов из поливинилхлоридных плит. Общая конструкция пола в помещениях здания в соответствии с [11, с.3] должна составлять 100 мм.

Покрытие – совмещенное невентилируемое бесчердачное с рулонной кровлей и с организованным отводом воды по внутренним водостокам. Уклон кровли от 0 до 2,5 %. Удаление воды с кровли назначается в соответствии с п. 4.2, 4.4 [5].

Окна и двери принимаются, как для гражданских зданий общественного назначения. Номинальная высота окон 1,8 м, ширина окон может быть 0,9; 1,2; 1,8; 2,1; 2,4 м. Конструкция окон назначается в соответствии с результатами теплотехнического расчета (см. разд. 7 данных методических указаний).

23

Размеры окон в соответствии с результатами светотехнического расчета (см. разд. 8 данных методических указаний).

7.ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

7.1. Теплотехнический расчет наружных стен

Цель расчёта: выбор конструктивного решения наружных стен из условия обеспечения требуемых теплозащитных качеств.

7.1.1.Исходные данные

Назначение здания (см. задание).

Район строительства (см. задание).

Расчетная зимняя температура наружного воздуха (0C) принимается равной средней температуре наиболее холодной пятидневки обеспеченностью

0,92 [2, табл.1].

Расчетная температура внутреннего воздуха принимается для помещений наибольшей площади и температуры [1, табл.19].

Расчетная относительная влажность внутреннего воздуха [4, прим.

п.2.10*].

Влажностный режим помещения [4, табл.1].

Зона влажности строительства [4, прил.1*].

Условия эксплуатации ограждающих конструкций [4, прил.2*].

Конструктивное решение наружных стен принимается в соответствии с результатами расчета. Возможные варианты конструктивного решения наружных стен представлены в разд. 6 данных методических указаний.

7.1.2.Расчетные условия

Приведенное сопротивление теплопередаче ограждающей конструкции

R0пр согласно п.2.1* [4] следует принимать не менее требуемых значений R0тр, определяемых исходя из санитарно-гигиенических и комфортных условий и условий энергосбережения, т. е.

R0пр R0тр.сг и R0пр R0тр.эн.

Выпадение конденсата на внутренних поверхностях ограждающих конструкций не допускается.

24

7.1.3. Определение требуемого сопротивления теплопередаче из санитарно-гигиенических и комфортных условий

Требуемое сопротивление теплопередаче из санитарно-гигиенических и комфортных условий определяется в соответствии с п.2.2* [4] по формуле

R0тр.эн=n(tв–tн)/ tн в , (1)

где n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху

[4, табл.3*];

н

t – нормированный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции [4, табл.2*];

в – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции [2, табл.4*].

7.1.4.Определение требуемого сопротивления теплопередаче из условия энергосбережения

Требуемое сопротивление теплопередаче из условия энергосбережения в соответствии с п.2.1* [4] определяется интерполяцией по [4, табл.1б*] (второй этап) как для зданий, строительство которых начинается с 1 января 2000 года в зависимости от значения ГСОП (градусо-сутки относительного периода), которое следует определять по формуле (1а) [4]

ГСОП = (tв– tот.пер) от.пер , (2)

где от.пер – продолжительность в сутках периода со средней суточной температурой воздуха 8 0C;

tот.пер – средняя температура периода (0С), со средней суточной температурой воздуха < 8 0C.

7.1.5. Выбор конструктивного решения наружных стен

Приведенное сопротивление теплопередаче R0пр панельных стен в соот-

ветствии с [4] допускается принимать по формуле

R0пр = R0усл r , (3)

где R0усл - сопротивление теплопередаче панельных стен, условно опреде-

ляемое по формулам (4) и (5) [4] без учета теплопроводных включений, м2 0С/Вт;

25

Приравнивая выражение (4) к большему из требуемых сопротивлений пере-

7.2. Теплотехнический расчет утеплителя в покрытии

Цель расчета: обоснование конструктивного решения покрытия из условия обеспечения требуемых теплозащитных качеств.

7.2.1.Исходные данные (см. п.7.1 данных методических указаний)

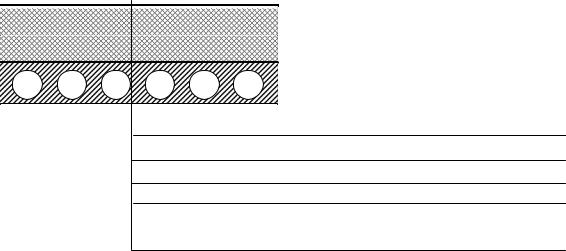

Конструктивное решение покрытия

Водоизоляционный ковер

4 слоя рубероида на битумной мастике – 10 мм

Стяжка - цементно-песчаный раствор – 20 мм

Утеплитель плитный или насыпной Пароизоляция – рубероид, наклеенный на горячий битум – 2 мм Основание – ж/б плита перекрытия – 220 мм

Рис.2. Конструкция покрытия

7.2.2. Расчетные условия: (см. п.7.1 данных методических указаний)

7.2.3.Определение требуемого сопротивления теплопередаче из санитарно-гигиенических и комфортных условий

26

Требуемое сопротивление теплопередаче из санитарно-гигиенических и комфортных условий определяется по формуле (1) (см. теплотехнический расчет наружных стен п.7.1 данных методических указаний).

7.2.4. Определение требуемого сопротивления теплопередаче из условия энергосбережения

Требуемое сопротивление теплопередаче из условия энергосбережения в соответствии с п.2.1* [4] определяется интерполяцией по [4, табл.1б*] (второй этап) в зависимости от значений ГСОП, определяемое по формуле (2) (см. п.7.1 данных методических указаний).

7.2.5. Определение толщины утеплителя в покрытии

Приведенное сопротивление теплопередаче многослойной ограждающей

В расчете пренебрегаем сопротивлением теплопередаче водоизоляционного ковра, пароизоляционного слоя и стяжки.

Термическое сопротивление Rутеп слоя многослойной конструкции определяется по следующей формуле:

где утеп – толщина слоя, м;утеп – расчетный коэффициент теплопроводности материала слоя, Вт/м2 0С.

Приравнивая большее из требуемых сопротивлений теплопередаче к приведенному сопротивлению теплопередаче многослойного ограждения, тол-

где н – коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции [4, табл.6*];

Rпл – приведенное сопротивление теплопередаче железобетонной пустотной плиты.

В качестве утеплителя в покрытии могут выступать плиты минераловатные или гравий керамзитовый.

Определяем значения расчетных коэффициентов теплопроводимости данных материалов по [4, прил.3*] и рассчитываем толщину утеплителя.
