Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

« Владимирский государственный университет имени

Александра Григорьевича и Николая Григорьевича Столетовых »

( ВлГУ )

Институт инновационных технологий

Факультет информационных технологий

Кафедра управления и информатики в технических и экономических системах

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

К ЛАБОРАТОРНЫМ РАБОТАМ ПО ДИСЦИПЛИНЕ

« ЭЛЕКТРОНИКА »

ИССЛЕДОВАНИЕ СТАТИЧЕСКИХ ХАРАКТЕРИСТИК ФАЗОУПРАВЛЯЕМЫХ ВЫПРЯМИТЕЛЕЙ

Составители :

А.С. ГРИБАКИН

В.С. ГРИБАКИН

О.М. КОЧУРОВ

ВЛАДИМИР 2014

УДК 621.311 6(075.32)

ББК 32.852.3

Рецензент

Кандидат технических наук ,

профессор кафедры электротехники и электроэнергетики

Г.П. Колесник

Печатается по решению редакционного совета

Владимирского государственного университета

Методические указания к лабораторным работам по дисциплине

«Электроника» . Исследование статических характеристик фазоуправ −

ляемых выпрямителей / Владим . гос . ун-т ; сост . : А .С . Грибакин , В .С .

Грибакин , О. М. Кочуров. – Владимир : Изд-во Владим . гос . ун-та , 2014.

−52 с .

Содержат описание трех лабораторных работ по разделу «Фазоуправ – ляемые выпрямители .Схемы выпрямителей . Принципы управления ФУВ , по – ставленых в соответствии с рабочей программой . В каждой работе приведены цель , расчетное и рабочее задания , контрольные вопросы .

Предназначены для студентов дневного обучения , обучающихся по направлению 220400 Управление в технических системах

Илл . 24 . Библиогр . 4 назв .

УДК 621.311 6(075.32)

ББК 32.852.3

Введение

Фазоуправляемый выпрямитель (ФУВ) представляет собой устройство , совме – щающее свойства обычного выпрямителя переменного тока с регулированием вы – прямленного напряжения на нагрузке . Напряжение на нагрузке регулируется за счет изменения угла включения тиристоров , образующих схему ФУВ . Диапазон изме – нения угла включения зависит от числа фаз напряжения питающей сети , схемы ФУВ и характера нагрузки .

Чисто активным сопротивление нагрузки бывает очень редко . Обычно цепь на – грузки содержит , помимо активной , значительную индуктивную составляющую .

Примерами такой нагрузки являются обмотка возбуждения электромашинного ге – нератора или двигателя , якорная обмотка электродвигателя .

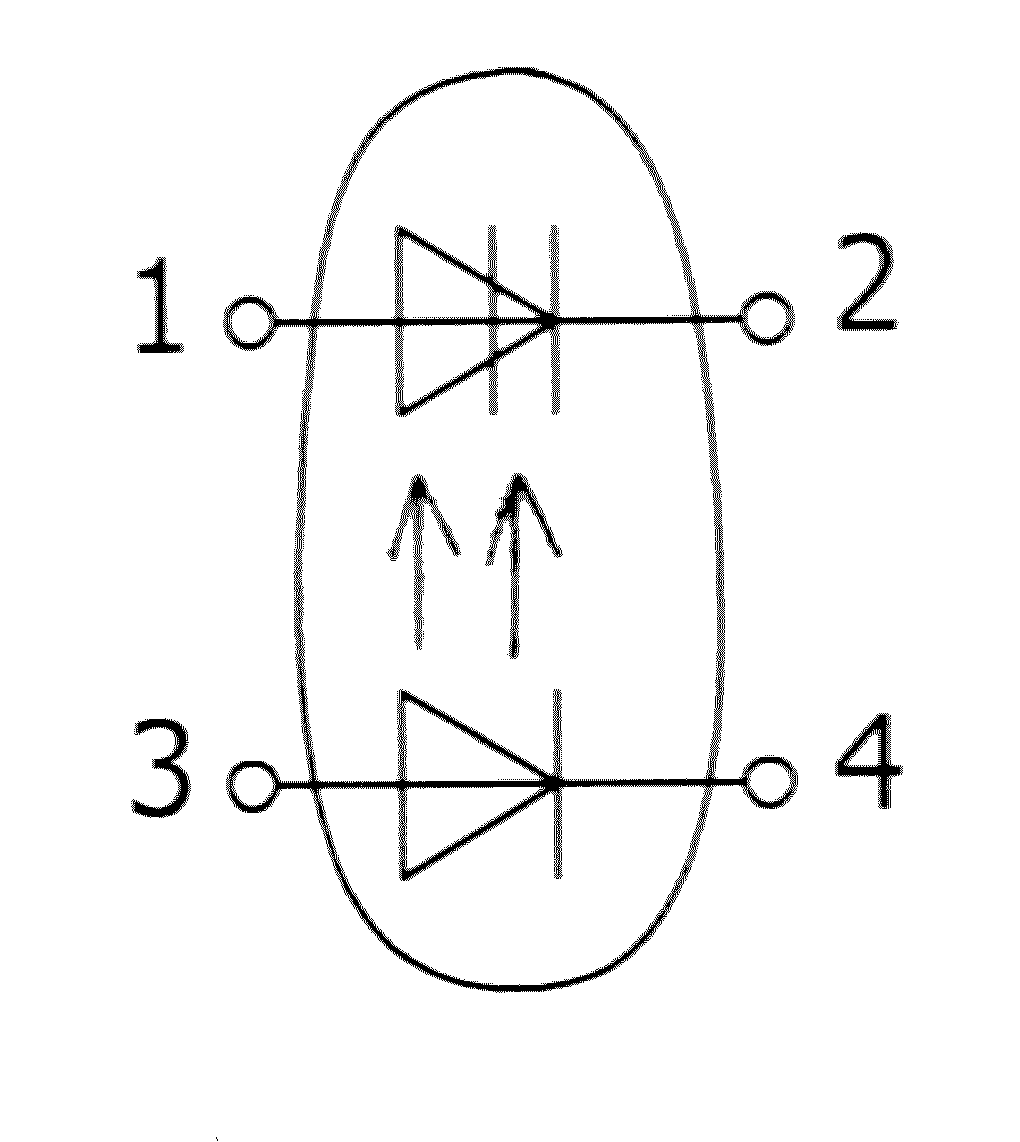

В теоретической части методических указаний дается описание работы ФУВ с одной и двумя фазами выпрямления на активную и активно – индуктивную нагруз – ку .ФУВ построены на обычных тиристорах с управлением по катоду и фототири – сторах , или тиристорных оптопарах . Рассматривается один из распространенных принципов построения схем управления тиристорами – вертикальный .

В практическом руководстве по выполнению лабораторных работ дано под – робное описание конструкции стендов и конкретных схем управления , что позво – ляет провести тестирование последних и снять статические характеристики ФУВ .

Отметим , что тиристоры остаются перспективными полупроводниковыми приборами типа «силовой ключ» , имея такие достоинства , как способность вы – держивать большие перегрузки по току и напряжению (прямому и обратному) , в отличие от силовых биполярных и полевых триодов . Традиционные тиристорные структуры получили развитие . Промышленностью выпускаются новые типы приборов – индукционные и полевые тиристоры [ 1 ] , поэтому изучение , хотя бы простых схем применения тиристоров , полезно .

3

ИССЛЕДОВАНИЕ СТАТИЧЕСКИХ ХАРАКТЕРИСТИК

ФАЗОУПРАВЛЯЕМЫХ ВЫПРЯМИТЕЛЕЙ

Цель лабораторной работы ознакомиться и изучить:

1) принцип действия фазоуправляемых выпрямителей (ФУВ) ; 2) некоторые схемы управления ФУВ ; 3) статические характеристики и параметры ФУВ .

I . Теоретические сведения

1 . Тиристоры [1 , 2]

Тиристор – полупроводниковый прибор , работающий только в режиме ключа , может находиться в состояниях отсечки (выключено) или насыщения (включено) .

Условные графические обозначения (УГО) приборов тиристорной группы предс – тавлены на рис . 1 : а) тиристор с управлением по катоду , напряжение управляющего сигнала U_gk подается между управляющим электродом G и катодом K ; б) с управ – лением по аноду U_ga − между управляющим электродом и анодом ; в) динистор ; этот прибор не имеет управляющего электрода и включается только напряжением U_ак − «анод − катод г) симистор – симметричный тиристор ; д) фототиристор (тиристорная оптопара) , представляет собой комбинацию двух приборов : светодиода и динистора , управляющий сигнал подается на выводы светодиода (3 – 4) .

Переход из состояния отсечки в состояние насыщения , т.е. включение , происхо − дит за очень короткий промежуток времени : от единиц до десятков мкс (в зависи − мости от типа тиристора) . Для включения тиристора необходимо при положитель − ном анодном напряжении подать на управляющий переход достаточный по мощнос − ти сигнал . После включения тиристор будет находиться в состоянии насыщения

а б в

г д

Рис . 1

4

независимо от величины сигнала управления до тех пор , пока анодный ток (он же ток нагрузки) не уменьшится до величины тока удержания . Поэтому сигнал управ – ления может быть сформирован в виде короткого импульса .

Большинство тиристоров относятся к полууправляемым приборам . Такие прибо − ры нельзя выключить с помощью сигнала , поданного в цепь управления . Выключе − ние осуществляется одним из следующих способов :

1 . Разрывается цепь протекания анодного тока , последний спадает до нуля . Через некоторое время , равное t_восст (от единиц до нескольких десятков мкс) тиристор восстанавливает свои запирающие свойства .

2 . В цепи анода , включенного тиристора создается противоток , величина которого должна быть не меньше анодного тока .

3 . Если анодное напряжение имеет форму имеет форму синусоиды , как например , напряжение промышленной сети , то тиристор , включенный в положительный полупериод , выключается , когда в конце полупериода анодный ток снизится до уровня тока удержания . В отрицательном полупериоде тиристор восстановит свои запирающие свойства и останется выключенным даже в случае появления сигнала на управляющем переходе , хотя такой режим работы тиристора нежелателен .

2 . Фазоуправляемые выпрямители (фув)

ФУВ представляет собой устройство , которое совмещает свойства выпрямителя напряжения переменного тока с регулированием выпрямленного напряжения на нагрузке . Регулирование напряжения осуществляется путем изменения угла вклю – чения тиристоров , образующих схему ФУВ .

ФУВ могут работать непосредственно от сети или от промежуточного силового трансформатора . ФУВ делят на одно – и двухполупериодные , а по числу фаз вып – рямления на одно – двух – трех – шести – и т.д. фазные . Проще классифицировать их по числу импульсов напряжения , появляющихся на нагрузке в течение периода ра − боты . Например , однопульсный ФУВ – однофазный , однополупериодный ; двух – пульсный – двухфазный однопериодный или однофазный двухполупериодный ; трехпульсный – трехфазный однополупериодный ; шестипульсный – трехфазный двухполупериодный и т.д.

Однопульсный ФУВ

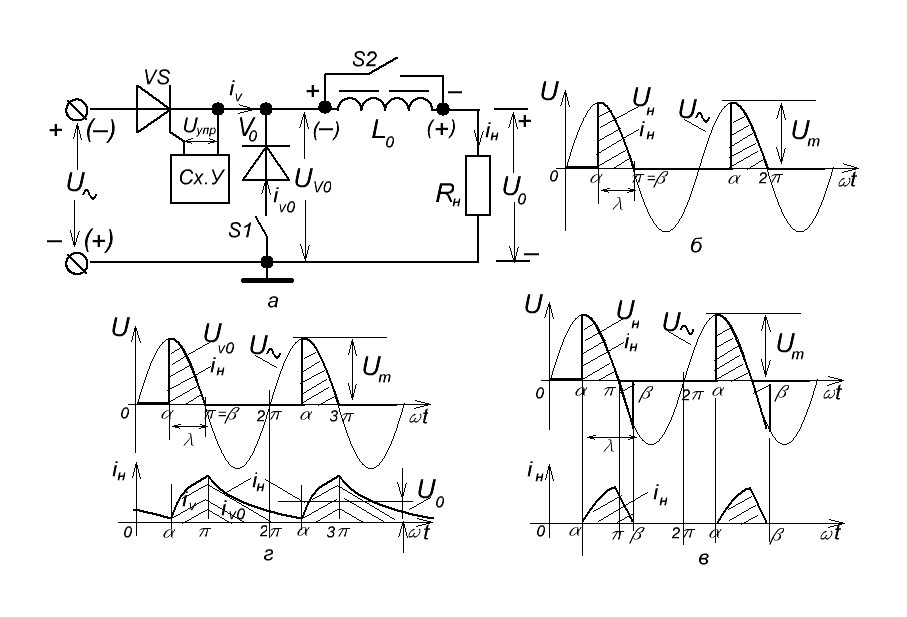

На рис . 2 , а приведена схема однопульсного ФУВ . Положим , что нагрузка ФУВ – активное сопротивление R_н (ключ S2 – замкнут , S1 – разомкнут) . Схема управления Сх.У генерирует импульс на управляющем переходе тиристора VS только в положи − тельном полупериоде напряжения питающей сети U_~ , когда потенциал анода выше

5

потенциала катода . Положительный полупериод называют рабочим .

В момент ωt = α сигналом U_упр тиристор включается , напряжение на нем падает практически до нуля , а напряжение на нагрузке U₀ = U_н скачком возрастает ; далее до конца полупериода U₀ будет повторять форму напряжения питающей сети U_~ . При ωt = π напряжение U₀ = U_н и анодный ток i_v = i₀ спадают до нуля и тиристор выклю − чается . Следующее включение произойдет в момент ωt = α следующего периода напряжения U_~ . Введем обозначения : α – фазовый угол включения , β – фазовый угол выключения ; λ = β – α – интервал проводимости тиристора . При активной нагрузке угол β всегда равен π , формы напряжения u_н и тока i_н совпадают (рис. 2 ,б) .

Средние значения напряжения и тока нагрузки U₀ = U_нс.ср , I₀ = I_н.ср определяются по формулам

. (1 , а)

(1 , б)

Зависимость U₀ = f(α) называют регулировочной характеристикой , или характерис – тикой вход – выход ФУВ В режиме максимальной отдачи , при α = 0

U_{н.ср.макс} = , I_{н.ср.макс} = (2 а , б)

При изменении угла включения α от нуля до 180⁰ напряжение меняется от макси − мального значения U_0.макс = U_m/π = 0,318U_m до нуля .

Регулировочная характеристика ФУВ – нелинейная ; представляет собой график косинусоиды , смещенный вверх на уровень 0,5U_0.макс . Поделив обе части выражения (1 , а) на U_0макс , найдем зависимость U_н.ср = f(α) в относительных единицах

. (3)

Положим , что нагрузка ФУВ активно-индуктивная – LR (ключи S1 и S2 – разом − кнуты ; графики напряжения и тока показаны на рис . 2 , в) . После включения тири − стора в момент ωt = α напряжение на RL – нагрузке возрастает скачком , а изменение тока i_н запаздывает , т.к. на концах обмотки дросселя фильтра L наводится противо – э.д.с. (знаки без скобок) , препятствующая резкому изменению тока нагрузки .

За время протекания тока i_н в положительном полупериоде в магнитном поле сердечника дросселя накапливается энергия . Когда напряжение U_~ к концу рабо − чего полупериода начинает резко уменьшаться , а затем меняет знак , при ωt = π , противо – э.д.с. на концах обмотки также меняет знак (знаки в скобках) и теперь будет поддерживать уменьшающийся i_н . Таким образом , за счет энергии , накоп − ленной в магнитном поле , процесс спада тока i_н затягивается , угол выключения β

6

окажется больше π . В интервале углов π – β напряжение питающей сети отрица − тельное , а ток i_v = i_н сохраняет прежнее направление . Это означает , что цепь наг − рузки возвращает часть энергии , накопленной в интервале α – π в питающую сеть . Такой режим работы ФУВ называют режимом рекуперации .

Рис . 2

С увеличением индуктивности L₀ обмотки дросселя угол выключения β растет , а среднее значение U_RL падает

U_н.ср = ,

или в относительных единицах

U_н.ср = .

При L → ∞ и α = 0 , β → 360⁰ , а U_RL и U₀ → 0 . Отсюда следует вывод : исполь − зование однопульсного ФУВ с RL – нагрузкой , когда постоянная времени цепи нагрузки τ_н = L/R_н велика , нецелесообразно .

Существенного повышения эффективности работы однопульсного ФУВ на RL – нагрузку можно достигнуть за счет включения обратного диода V₀ (ключ S1 замкнут) . Как работает схема ? В положительном полупериоде , когда включен тиристор , обратный диод смещен обратно и закрыт . Ток нагрузки i_v = i_н протекает по цепи «+» U_~ − VS – L₀ – R_н – «−» U_~ .

В отрицательном полупериоде (знаки на концах обмотки L₀ в скобках) V₀ сме −

7

щается прямо , напряжение питающей сети U_~ через открытый диод V₀ приклады − вается к тиристору VS в обратном направлении . Тиристор выключается . Теперь противо – э.д.с. , поменявшая знаки , за счет энергии , накопленной в магнитном поле сердечника дросселя , поддерживает уменьшающийся ток нагрузки , i_н протекает по контуру : (+)L₀ – R_н – V₀ – (−)L₀ . При достаточно большой индуктивности L₀ ток нагрузки может быть неразрывным .

Падение напряжения на диоде V₀ , смещенном прямо , пренебрежимо мало , поэ − тому форма U_v0 совпадает с формой U_н при активной нагрузке (сравните графики U_н и U_v0 на рис . 20 б и г) . Отсюда следует вывод , что среднее значение напряжения U_v0 определяется по формуле (1 , а) также , как и для случая с чисто активной нагрузкой .

Если L₀ → ∞ , то в режиме максимальной отдачи , при α = 0 средние значения тока тиристора I_v , тока I_v0 через обратный диод V₀ примерно одинаковы и равны половине среднего значения тока нагрузки I_н. (без учета потерь на активном сопротивлении дросселя и V₀ ).

I_v = I_v0 = I_н/2 = U_m /2πR_н . (4)

Основные недостатки однопульсной схемы ФУВ : 1) загрузка источника питания (трансформатора) постоянной составляющей ; 2) высокий уровень переменной сос − тавляющей напряжения нагрузки .

Двухпульсные ФУВ

Двухфазный однополупериодный ФУВ

Схема двухфазного однополупериодного , построенного на двух фототиристорах VS1 , VS2 и трансформаторе T со средней точкой во вторичной обмотке , изображена на рис . 3 , а . Тиристоры включаются поочередно со сдвигом по фазе на 180⁰ .

Нагрузка ФУВ – активная R_н .

На чисто активной нагрузке (ключ S1 замкнут) осуществляется управляемое двух − полупериодное выпрямление напряжения и тока (график напряжения U₀ на рис . 3 , б). Так как при активной нагрузке β = 180⁰ , то

U_н.ср = . (5 )

I_н.ср =

Здесь предполагается , что напряжения на концах полуобмоток вторичной обмотки трансформатора U₂ = U′₂ = U_m sinωt .

В режиме максимальной отдачи , при α = 0⁰

U_{н.ср.макс} = , I_{н.ср.макс} = .

8

Поделив обе части выражения (5) на U_0.макс , найдем зависимость U_н.ср = f(α) в отно – сительных единицах
