Практическая работа № 3
ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА ТРАНСПОРТНЫХ ПЕРЕСЕЧЕНИЙ МЕТОДОМ ПРОЕКТНЫХ (КРАСНЫХ)
ГОРИЗОНТАЛЕЙ
Цель работы – научиться проектировать дворовую поверхность территории, определять проектные отметки углов зданий.
Задание
На основе выполненной работы №2 необходимо отрисовку горизонталей на перекрестках выполнить по наилучшему стоку воды.
1. Теоретические положения
Вертикальную планировку транспортных пересечений проектируют исходя из высотного решения пересекающихся улиц.
Графическая отрисовка горизонталей производится с учетом продольного iкр и поперечного iпопер уклонов, отрисовку горизонта-
лей на перекрестках выполняют по наилучшему стоку воды (рис. 3).

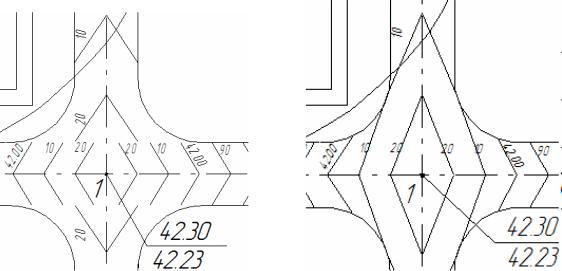

Рис. 3. Фрагмент сопряжения дороги с газоном:
а – градуирование перекрестка; б - отрисовка горизонталей на перекрестке
10
2. Выполнение работы
На основе выполненной работы №2 необходимо отрисовку горизонталей на перекрестках выполнить по наилучшему стоку воды.
Практическая работа № 4
ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА МЕЖМАГИСТРАЛЬНЫХ ТЕРРИТОРИЙ МЕТОДОМ ПРОЕКТНЫХ (КРАСНЫХ)
ГОРИЗОНТАЛЕЙ
Цель работы – научиться проектировать дворовую поверхность территории, определять проектные отметки углов зданий.
Задание
На основе выполненной работы №2 необходимо:
-запроектировать на территории жилое здание, состоящее из трех или четырех секций;
-произвести отрисовку горизонталей на дворовой территории;
-определить высотные отметки углов и входов зданий.
1. Теоретические положения
Необходимо так сформировать эти плоскости, чтобы вода не поступала к зданиям и сооружениям, а отводилась от них.
Отрисовка горизонталей производится с учетом высоты бортового камня 15 см (для дороги) (рис. 4).

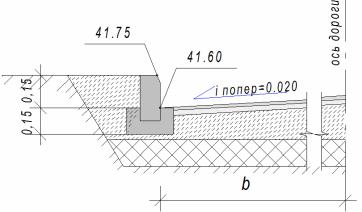

Рис. 4. Фрагмент сопряжения дороги с газоном
11
2. Выполнение работы
На территории, ограниченной сетью дорог, выполненной в работе №2, необходимо разместить жилое здание, состоящее из трех или четырех секций, размеры данных секций принимаем по ширине от 12 до 36 м по длине от 18 до 36 м. Произвести отрисовку горизонталей на дворовой территории с учетом высоты бортового камня 15 см и с шагом горизонталей, принятых в работе №2. Определить высотные отметки углов и входов зданий в зависимости от значения горизонталей, которые непосредственно подходят к углам и входам здания (рис.5).

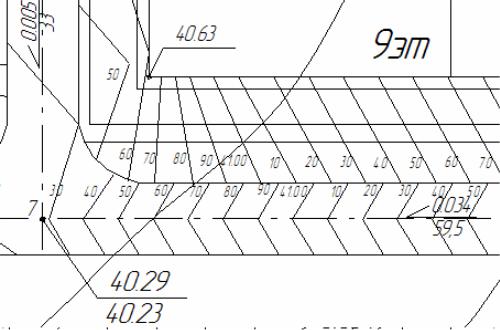

Рис. 5. Фрагмент стока поверхностных вод с дворовой территории и высотных отметок углов здания
Практическая работа № 5
ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА АВТОМОБИЛЬНЫХ СТОЯНОК
Цель работы – научиться проектировать поверхность автомобильных стоянок с допустимыми уклонами и в соответствии с нормативными требованиями.
12
Задание
На основе выполненной работы №3 необходимо:
-рассчитать число парковочных мест для автомобилей около запроектируемого здания;
-разместить на дворовой территории автомобильные стоянки;
-определить высотные отметки и произвести отрисовку горизонталей на автостоянках.
1. Теоретические положения
Автомобильным стоянкам придают продольный и поперечный уклон 0,5–3%. Верхний предел обеспечивает возможность размещения машин без опасения их движения с выключенным двигателем.
Стоянки, парковочные места и гаражи для автомобилей выполняют согласно требованиям СНиПов [1] и [3].
Необходимо так сформировать плоскость автостоянки, чтобы вода стекала к лоткам проезжей части (рис. 6).

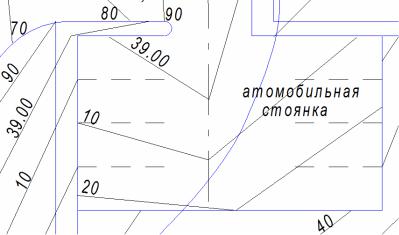

Рис. 6. Фрагмент автомобильной стоянки
2. Выполнение работы
На территории, ограниченной сетью дорог, выполненной в работе №3, необходимо разместить автостоянки для хранения автотранспорта около жилого здания. Произвести отрисовку горизонталей на автостоянках.
13
Практическая работа № 6
САНИТАРНАЯ ОЧИСТКА ТЕРРИТОРИИ
Цель работы – научиться проектировать сбор и удаление бытовых отходов.
Задание
Определить годовое накопление домового мусора, суточные накопления мусора, количество дворовых мусоросборников.
1. Теоретические положения
Санитарная очистка территорий включает сбор, кратковременное хранение, транспортировку и обезвреживание отходов, что дает возможность защитить от загрязнения почву, воздушную среду, водное пространство [4].
Разработка мероприятий по санитарному содержанию жилых домов и придомовых территорий в микрорайоне должна включать работы по уборке лестничных клеток, сбору мусора в контейнеры, уборке прилегающей территории к дому в зависимости от сезона, отчистке мусора и промывке урн.
Сбор и удаление твердых и жидких бытовых отходов в соответствии с санитарно-гигиеническими требованиями осуществляют по планово-регулируемой системе согласно утвержденным графикам. Отходы должны быть отвезены в течение двух или трех суток на полигон ТБО.
Суточные накопления мусора
Q |
|
Q |
|
p m |
, |
(8) |
365 k |
|
|||||
сут |
|
|
365 k |
|
||
|
1 |
|
1 |
|
|
|
где k1 – коэффициент суточной неравномерности, принимаемый 1,2÷1,3; p – расчетная норма накопления на одного человека в год, нормы накопления бытовых отходов приведены в [1, прил. 11]; m – численность населения в микрорайоне, чел.; Q – годовое накопление домового мусора, м3.
