Материал: 3100-2800-7,5зт

Допустимая нагрузка преобразовательных трансформаторов данного класса находится в пределах q= 1000- 1200 Вт/м².

Полученное значение тепловой нагрузки q₁= 758,9 Вт/м²удовлетворяет требованиям проектирования.

2.2. Расчет обмотки низкого напряжения

Обмотка НН выполняется с большим числом параллельных групп, так как номинальный ток обмотки НН значительно больше по отношению к току обмотки ВН.

2.2.1. Сечение витка обмотки нн

мм (28)

Ранее отмечалось, что максимальное значение сечения одного провода выбира-

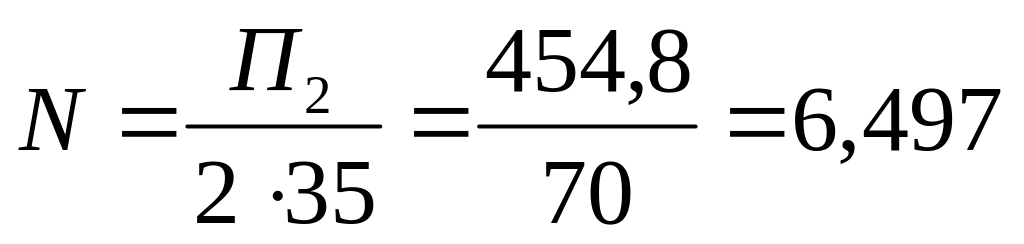

ется не более 35 мм², поэтому определяем число параллельных групп при выполнении обмотки двумя параллельными проводниками

(29)

Принимаем N = 7 предварительно, так как необходимо, чтобы число катушек в параллельной группе было четным. Этого можно достигнуть, если рассматривать несколько вариантов за счет изменения размеров провода в и а и числа N.

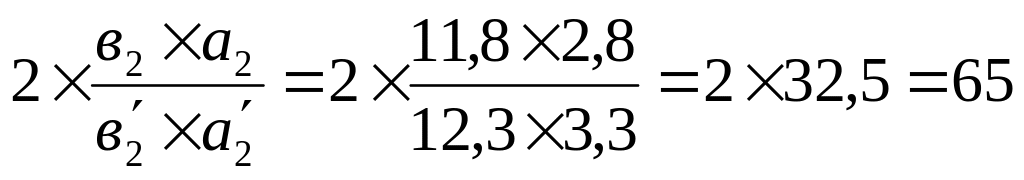

При наших условиях имеем:

мм² (30)

Принимаем два параллельных проводника

мм²

Фактическая плотность тока в обмотке НН

А/мм². (31)

2.2.2. Число катушек в обмотке НН

(32)

2.2.3. Число катушек в одной параллельной группе

. (33)

Принимаем

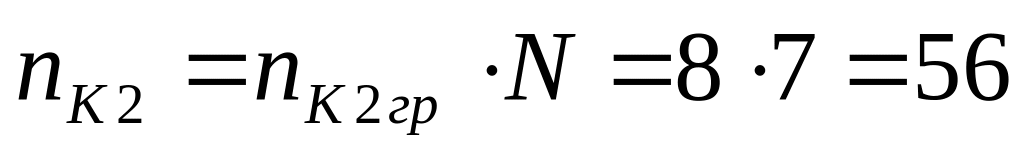

Уточняем число катушек обмотки НН

(34)

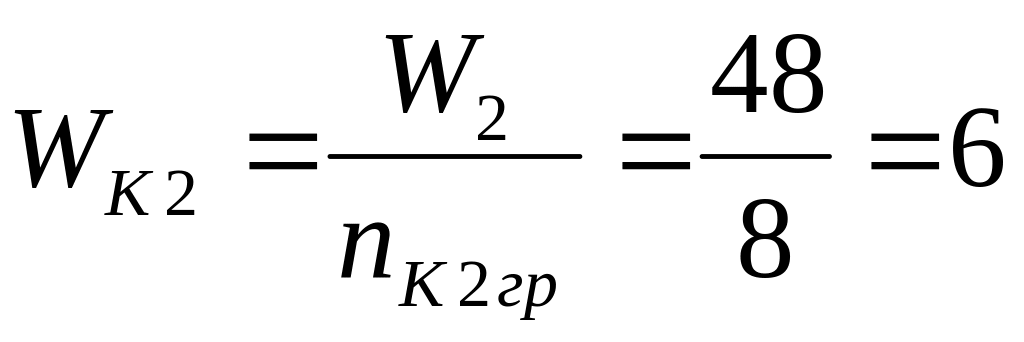

2.2.4. Число витков в катушке

(35)

Принимаем 6

Уточняем число витков обмотки НН

(36)

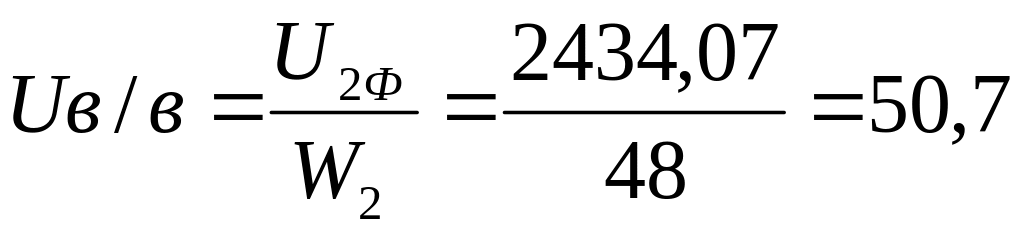

Уточняем значение Uв/в

В/вит.

В нашем случае корректировка числа витков обмотки ВН не требуется, так как предварительное и окончательное значения числа витков обмотки НН совпадают.

2.2.5. Внутренний диаметр обмотки НН

, (38)

где а₁₂- расстояние между обмоткой ВН и обмоткой НН одной фазы;

мм; (39)

мм.

2.2.6. Наружный диаметр обмотки НН:

мм. (40)

2.2.7. Средний диаметр обмотки НН

мм. (41)

a x

I_2ф

a

1 W₂ 1 W_k2

I_2ф

2 2

3 3

N = 7 n_k2 = 8

4 4

5 5

6 6

7

7

8

Рис. 2. Электрическая схема фазы обмотки низкого напряжения.

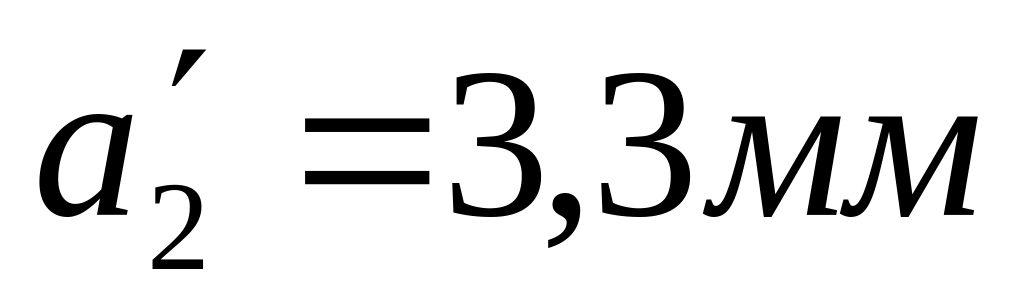

а₂ =4 1,6 мм

Рис. 3. Строение катушки обмотки низкого напряжения.

2.2.8. Высота обмотки НН

высота меди мм; (42)

масляные каналы мм; (43)

Итого мм;

Усадка 5% толщины изоляции мм

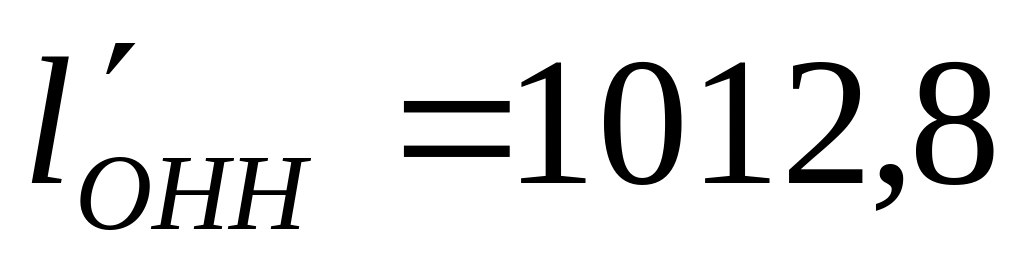

Итого высота обмотки НН мм.

2.2.9. Масса меди обмотки НН

кг. (44)

С учетом изоляции и отводов масса меди обмотки НН составит:

кг.

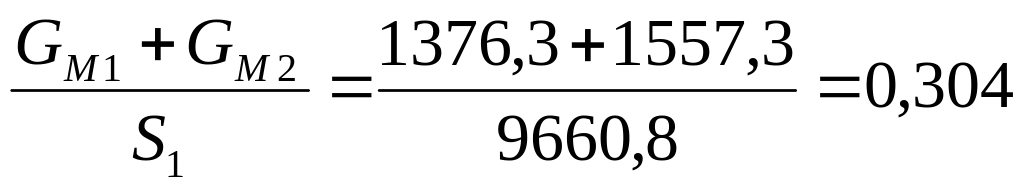

Удельный расход меди:

кг/кВА. (45)

В серийно выпускаемых трансформаторах удельный расход меди составляет

0,25 – 0,5 кг/кВА.

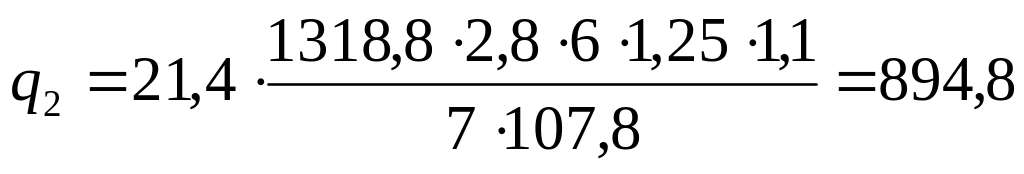

2.2.10. Удельная тепловая нагрузка обмотки НН, Вт/ м²:

, (46)

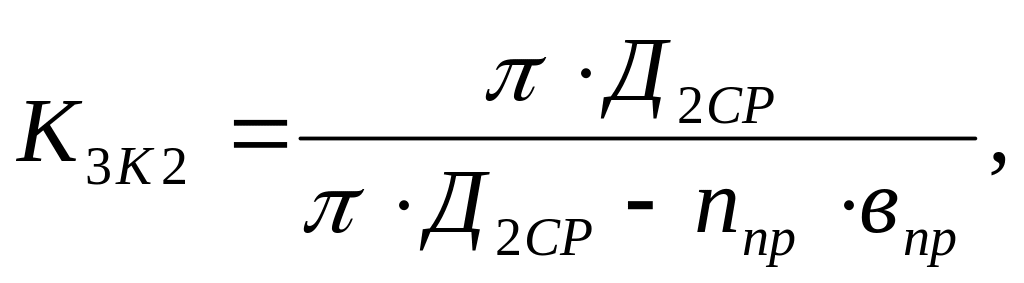

где К_ЗК2 – коэффициент закрытия катушки НН

(47)

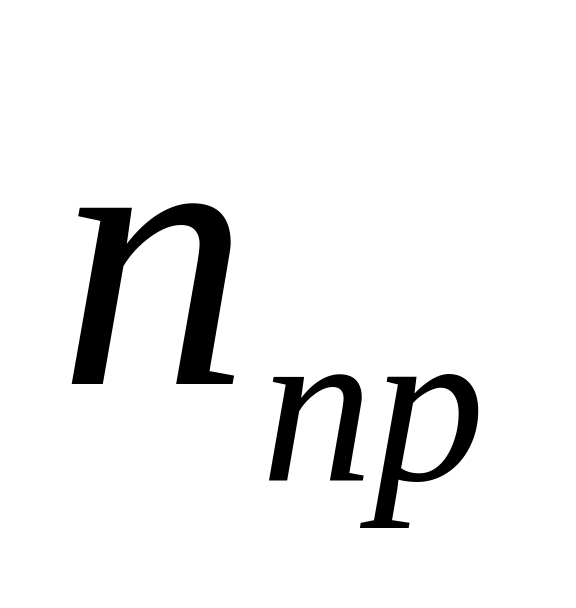

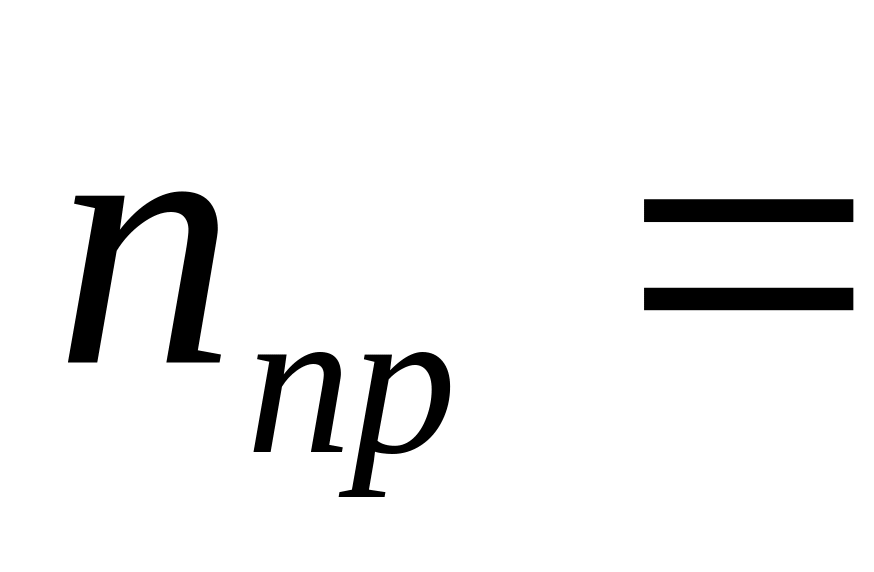

где - число прокладок для обмотки НН;

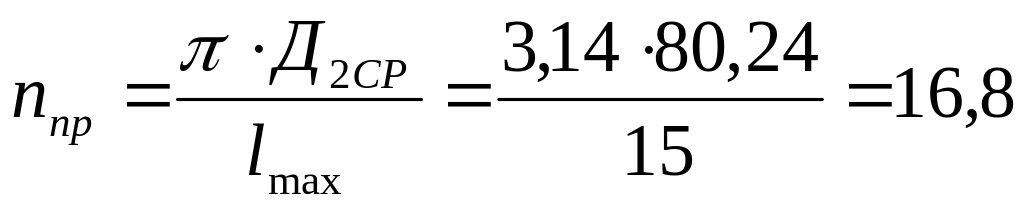

(48)

Принимаем 17

где – периметр катушки обмотки НН

мм

Вт/м².

2.3. СТРОЕНИЕ ТРАНСФОРМАТОРА

Диаметр стержня d_c = 48 см

Цилиндр ВН:

Внутренний диаметр цилиндра 51,2см

Толщина цилиндра 0,8 см

Наружный диаметр цилиндра 52,8 см

Масляный канал между обмоткой ВН 3 см

Обмотка ВН:

Внутренний диаметр 56,8 см

Радиальный размер катушки 50,4 см

Наружный диаметр 66,88 см

Масляный канал 3 см

Цилиндр НН:

Внутренний диаметр 74 см
