Материал: 2Курсовой проект - Конструирование привода электрической лебедки
Во всех случаях условие
<[
]
выполняется, следовательно устойчивая
работа шпоночных соединений обеспечена.
-
Определение реакций опор

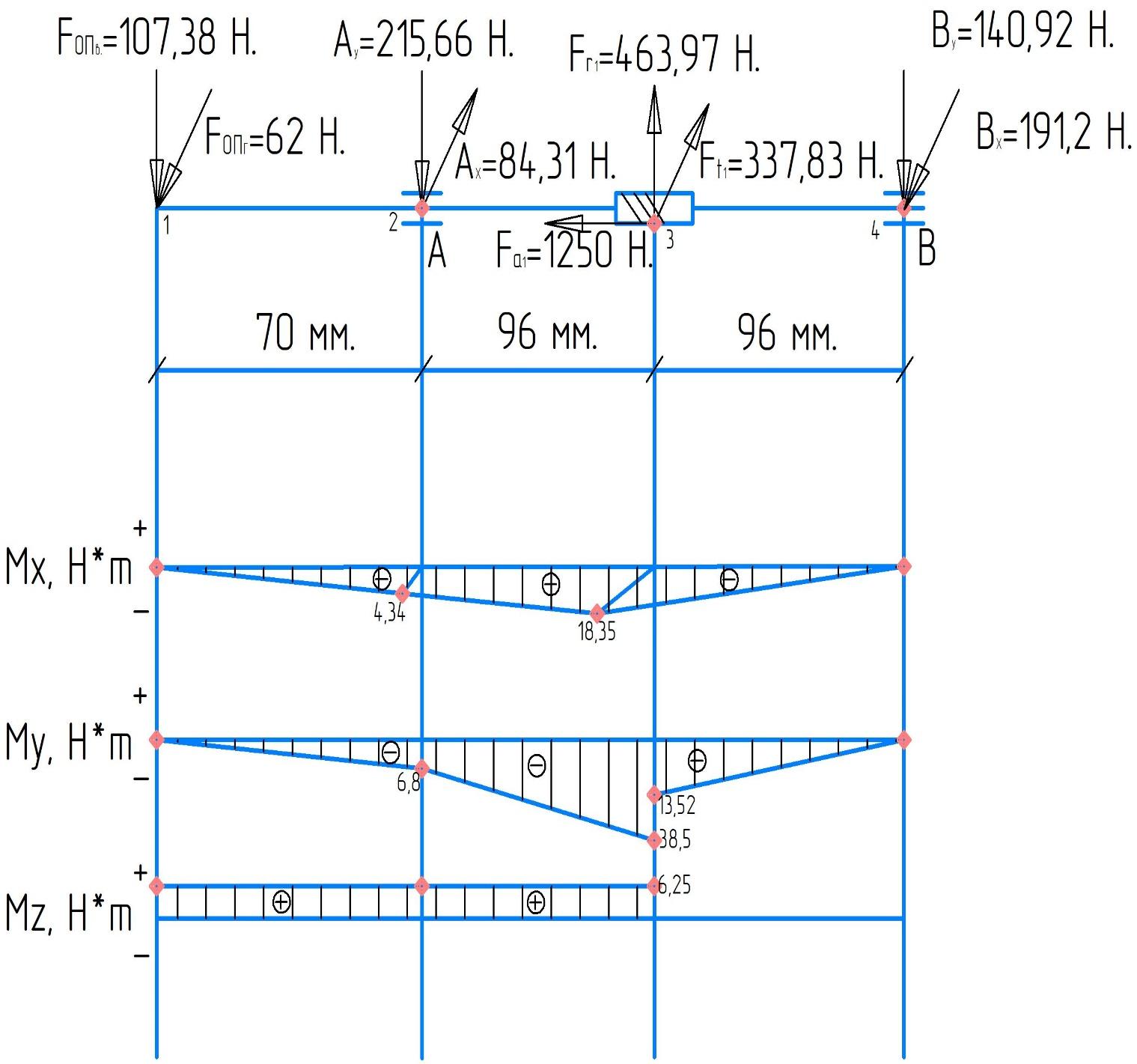

Схема нагружения быстроходного вала.
Горизонтальная плоскость XOZ:
Знак минус говорит о том, что сила направлена в противоположную сторону.
Проверка:
Строим эпюру изгибающих моментов в характерных точках относительно оси Х:
Вертикальная плоскость YOZ:
Проверка:
Строим эпюру изгибающих моментов в характерных точках от носитель оси Y:
Строим эпюру крутящих моментов:
Определяем суммарные реакции опор для расчета подшипников

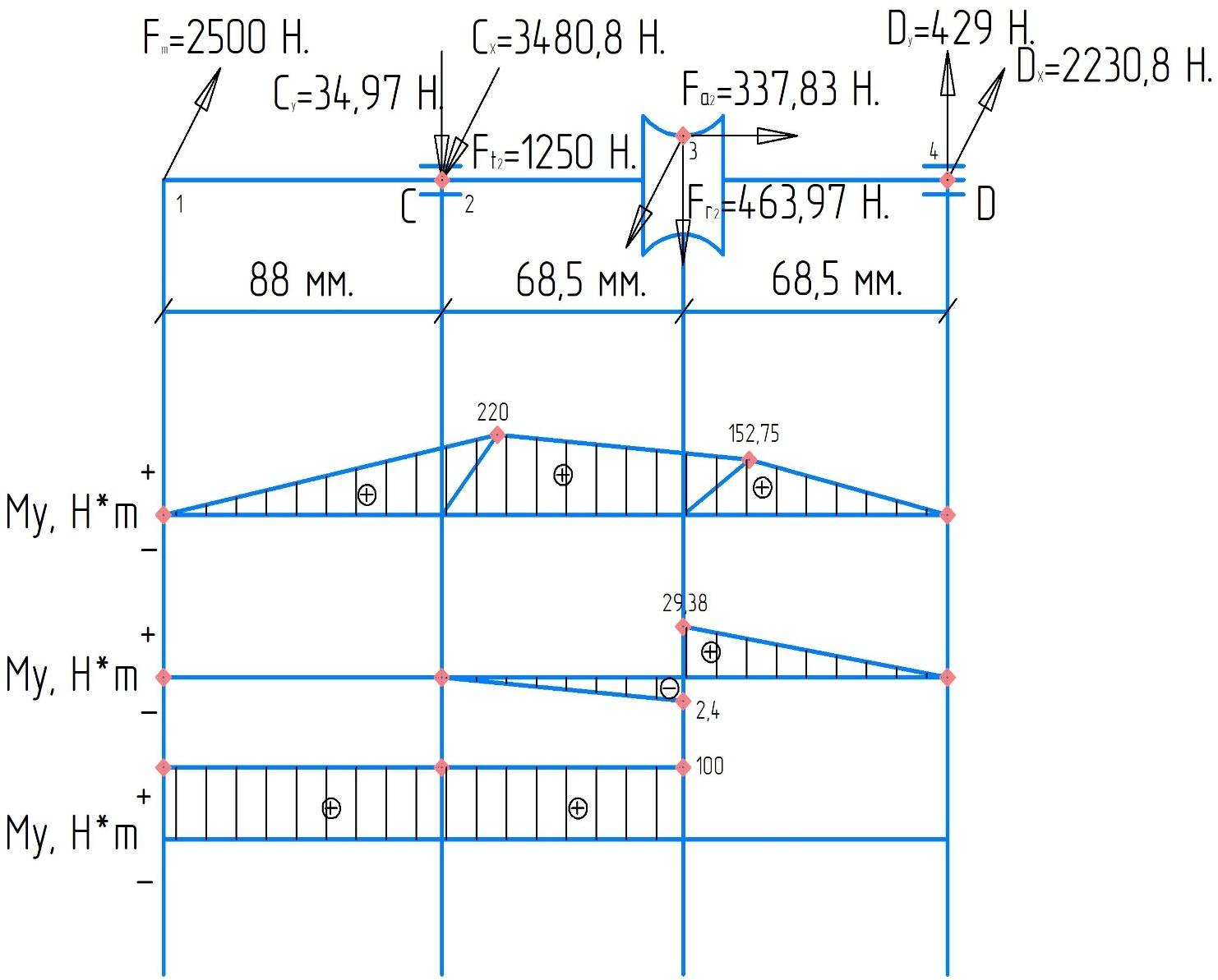

Схема нагружения тихоходного вала.
Горизонтальная плоскость XOZ [3]:
Знак минус говорит о том, что сила направлена в противоположную сторону.
Проверка:
Строим эпюру изгибающих моментов в характерных точках относительно оси Х:
Вертикальная плоскость YOZ:
Знак минус говорит о том, что сила направлена в противоположную сторону.
Проверка:
Строим эпюру изгибающих моментов в характерных точках от носитель оси Y:
Строим эпюру крутящих моментов:
Определяем суммарные реакции опор для расчета подшипников
-
Проверочный расчет подшипников
Предварительно назначенный подшипник для быстроходного вала роликовые конические однорядные средней серии №7304А [3].
Таблица 4.1 – Размеры и характеристика выбранного подшипника.
|
№ |
d, мм |
D, мм |
B, мм |
Cr, кН |
C0, кН |
е |
Y |
|
7304 |
20 |
52 |
15 |
31,9 |
20 |
0,30 |
2,00 |
Определяем осевые составляющие
|
|
(4.10) |
|
|
(4.11) |
Так как
и
,
находим осевые силы нагружающие
подшипники по следующим формулам
|
|
(4.12) |
Отношение для опоры А
|
|
(4.13) |
Что меньше е=0,30 и для опоры А Х=1 Y=0.
Отношение для опоры В
|
|
(4.14) |
Что больше е=0,30 и для опоры В Х=0,4 Y=2,03.
Эквивалентные динамические нагрузки при коэффициенте динамичности нагрузки для всех типов редукторов КБ=1,5 и температурном коэффициенте КТ=1, т.к. tраб.<100оС [3].
Опора А
|
|
(4.15) |
Опора В
|
|
(4.16) |
Расчетный ресурс более нагруженного подшипника опоры В, при обычных условиях нагружения а23=0,6.
|
|
(4.17) |
где
|
|
(4.18) |
Подшипник 7304A пригоден,
т.к. расчетный ресурс больше требуемого
.
Предварительно назначенный подшипник для тихоходного вала легкой серии №7207А.
Таблица 4.2 – Размеры и характеристика выбранных подшипников.
|
№ |
d, мм |
D, мм |
B, мм |
Cr, кН |
C0, кН |
е |
Y |
Продолжение таблицы 4.2
|
7207А |
35 |
72 |
17 |
58,3 |
40,0 |
0,37 |
1,60 |
Определяем осевые составляющие [3]
|
|
(4.19) |
|
|
(4.20) |
