Материал: 2581
|
|
6 |
|
|
На торцах зубчатого |
венца (зубьях и углах обода) |
выполняют |
фаски: |
f |
= (0,5... 0,6)m, |
|
|
Фаски округляют до стандартного значения (см. ниже). |
На прямо- |
|
зубых зубчатых колесах фаску выполняют под углом аф = 45°, на косозубых и шевронных колесах при твердости рабочих поверхностей менее| 35О НВ - под углом аф = 45°, а при более высокой твердости- аф = 15... 20°.
d |
20…30 |
30…40 |
40…50 |
50…80 |
80…120 |
120…150 |
150…250 |
250…500 |
f |
1.0 |
1.2 |
1.6 |
2.0 |
2.5 |
3.0 |
4.0 |
5.0 |
|
|
|
|
|
|
|
|
|
Для определения диаметра вала выполняют ориентировочный расчет его на чистое кручение по пониженному допускаемому напряжению
|
d ≥ 3 |
16T |
|
[τ] без учета влияния изгиба: |
|
, |
|
π[τ] |
|||
где Т – крутящий момент, Н·мм
Полученное значение округляют до ближайшего из ряда диамет-
ров по ГОСТ 6636-69: 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 24; 25; 26; 28; 30; 32; 34; 36; 38; 40; 42; 45; 48; 50; 52; 55; 60; 63; 65; 70; 75; 80; 85; 90; 95; 100; 105; 110; 120; 125; 130; 140; 150.
По результатам расчета зубчатой передачи производится конструктивная отработка формы зубчатых колес.
Чертеж должен содержать необходимые для изготовления колеса размеры и предельные отклонения их величин, требования к параметрам формы и расположения поверхностей зубчатого колеса, требования к шероховатостям поверхностей [1]. Помимо изображения детали с разрезами, необходимыми размерами, других сведений в правом верхнем углу поля чертежа приводят таблицу параметров зубчатого венца (рис. 2.2)
7
Таблица параметров состоит из трех частей, отделенных друг от друга сплошными основными линиями. В первой части таблицы приводят данные для нарезания зубьев колес, во второй - данные для контроля, в третьей - справочные данные. Неиспользуемые строки исключают или ставят прочерк.
.

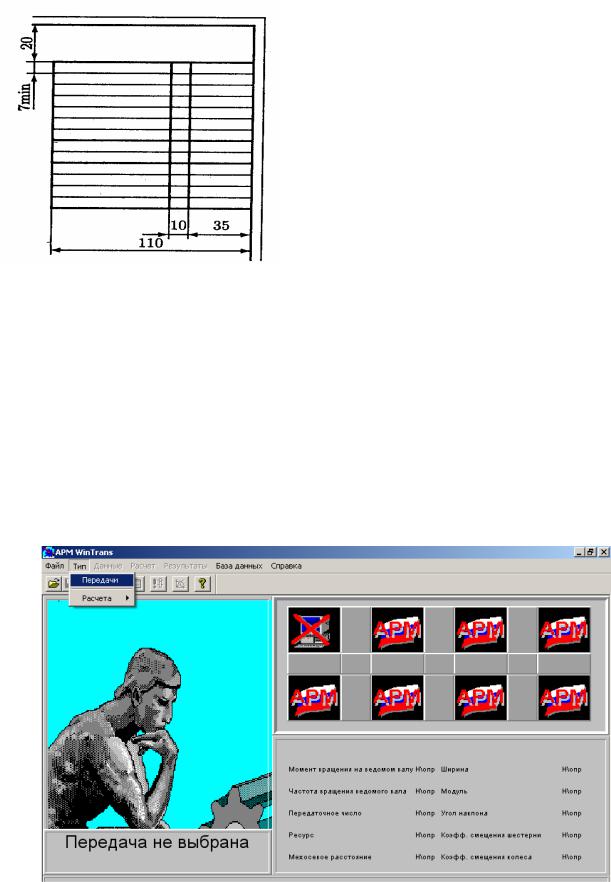

Рис. 2.2 Таблица параметров
3.Порядок выполнения работы
3.1.Запуск программы АРМ WinTrans осуществляется с помощью кнопки Пуск (Пуск / Программы / АРМ WinMachine / APM WinTrans (расчет передач)). После запуска открывается системное окно АРМ WinTrans (рис. 3.1).
Рис. 3.1. Окно запуска программы APM WinTrans.
8
3.2. Затем необходимо осуществить выбор типа передачи (прямозубой или косозубой внешнего зацепления (исходить из своего варианта)). Из строки меню выбрать Типы /Передачи (рис.3.1). В появившемся окне выбирается требуе-
мый тип передачи (выбор осуществляется постановкой галочки напротив на-
звания передачи). Утверждение типа передачи производится с помощью команды Выбрать (рис 3.2).
Рис. 3.2. Окно выбора типа передач
3.3 После выбора типа передачи осуществляется выбор типа расчета. Необходимо выполнить проектировочный расчет выбранной передачи. Из стро-
кименювыбратьТипы/ Расчета/ Проектировочный (рис. 3.3).
9
Рис. 3.3. Окно выбора типа расчета
3.4 Длявводаисходныхданных в строке меню выбрать Данные, в появившемся окне произвести ввод данных (по варианту). Требуемый ресурс работы передачи10000 ч. [2].
Рис. 3.4. Окно ввода исходных данных
10
Число зацеплений − одно. С помощью нажатия на клавишу Еще в появившемся окне (Дополнительные данные) производится ввод твердости поверхности зубьев шестерни и колеса (в HRC) и коэффициента смещения шес-
терни и колеса (принять равным нулю) (рис. 3.4).
3.5 С помощью меню (Расчет!) производится расчет выбранной передачи по введенным исходным данным. Для получения результатов из строки меню выбрать Результаты, в появившемся окне необходимо отметить Ос-
новные результаты, Параметры зацепления и Силы в зацеплении. Для просмотра всех результатов расчета необходимо нажать клавишу Продол-
жить (рис.3.5).
Рис. 3.5. Окно выбора параметров результатов.
3.6Для вывода результатов расчета на печать необходимо с помощью меню Файлы / Параметры печати, установить книжную ориентацию бумаги
итребуемый принтер. Распечатайте на принтере (меню Файлы/ Печатать,..) основные результаты расчета, параметры материала и силы в зацеплении.
3.7По полученным результатам расчета на формате А4 в соответствии с вышеизложенными рекомендациями начертите эскиз зубчатого колеса.
