Помещение, предназначенное для размещения газового водонагревателя, а также отопительного котла или отопительного аппарата, отвод продуктов сгорания, предусмотренный в дымоход, должно иметь высоту не менее 2 м. Объем помещения должен быть не менее 7,5 м3 при установке одного прибора и не менее 13,5 м3 при установке двух отопительных приборов.

Кухня или помещение, где устанавливаются котлы, аппараты и газовые водонагреватели, должны иметь вентиляционный канал. Для притока воздуха следует предусматривать в нижней части двери или стен, выходящей в смежное помещение, решетку или зазор между дверью и полом с живым сечением не менее 0,02 м2.

1.4. Гидравлический расчет внутридомового газопровода

Рассмотрим для примера схему внутреннего газопровода типового жилого дома.

Внашем случае это самый удаленный жилой восьмиэтажный дом

№1 (см. рис. 1) с подачей газа в точке А, состоящий из четырех блок– секций на 128 квартир. План расположения газового оборудования на типовом этаже показан на рис. П.2. Фрагменты плана и разреза кухни – на рис. 7.

Гидравлический расчет внутридомового газопровода производится для самого дальнего прибора.

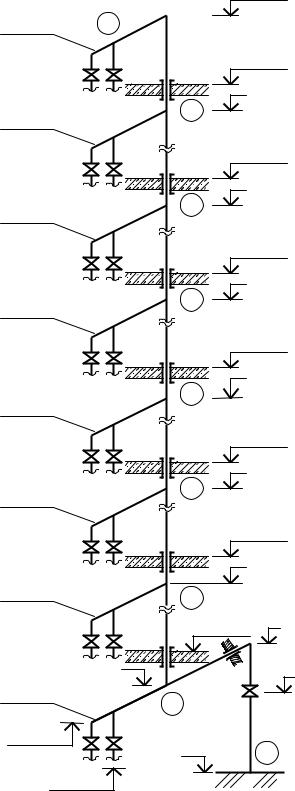

Аксонометрическая схема стояка показана на рис. 9. На схеме проставляем номера узловых точек от самого дальнего верхнего прибора до ввода в здание. Определяем расходы газа по участкам домовой сети по номинальным расходам газа приборами (табл. 3).

Расчет внутридомовых газопроводов производят после выбора и размещения оборудования, после составления аксонометрической схемы газопроводов.

Ассортименты газовых приборов в квартирах условно обозначе-

ны:

– ПГ – четырехконфорочная газовая плита;

– ВПГ – проточный водонагреватель.

Определяем расчетный расход газа для установленных в квартире газовых приборов по формуле

QP k0QНОМ Ni ,

15

QНОМ – номинальный расход газа газовым прибором, м3/ч; Ni – число типов приборов в квартире.

В нашем случае участок 1–2 питает одну квартиру с ассортиментом ПГ и ВПГ:

QP1 2 0,75 0,689 2,55 1 2,43 м3/ч.

Аналогично определяем расчетные расходы газа по участкам. Результаты расчета заносим в графу 2 табл. 3.

Таблица 3

Гидравлический расчет газопровода

Длину участка определяем по чертежу здания, проставляя процентную надбавку, учитывающую потери давления в местных сопротивлениях, и находим расчетную длину участков.

В соответствии с п. 3.35 СП 42-101-2003 при расчете внутренних газопроводов низкого давления для жилых домов можно определять потери давления на местные сопротивления в размере:

–на газопроводах от ввода в здание:

–до стояка – 25 % линейных потерь;

–на стояках – 20 % линейных потерь;

17

– на внутриквартирной разводке:

при длине разводки 1–2 м – 450 % линейных потерь; 3–4 м – 300 % линейных потерь; 5–7 м – 120 % линейных потерь; 8–12 м – 50 % линейных потерь.

Таким образом, расчетная длина участка будет определяться по формуле

LP L 1 a/100 ,

где а – процентная надбавка.

Так, для участка 1–2 расчетная длина будет составлять:

LP1 2 L 1 /100 3,81 300/100 15,20 м.

Для участка 2-3 LP2 3 2,81 20/100 3,36 м.

Подсчитываем сумму расчетных длин и вычисляем среднее удельное падение давление газа:

hCP p/ LP 600/ 42,24 14,2 Па/м,

где p– расчетные суммарные потери давления в газопроводах – вводах и внутренних газопроводах принимаются 600 Па в соответствии с п. 3.25 СП 42-101-2003.

Далее приступаем к подбору диаметров сети по номограмме (рис. П.3) для газопроводов низкого давления.

При расчетных расходах газа действительные удельные падения давления газа на участках должны приближаться к среднему значению hСР = 14,2 Па/М. При этом диаметры газопроводов не должны быть меньше присоединительных диаметров приборов. В нашем случае для газового водонагревателя dУ = 20 мм.

Для участка 1–2 принимаем dУ = 20 мм, по номограмме находим удельное падение давления на участке h = 1,8 Па/м и проставляем эти значения dУ и h в соответствующие графы табл. 3.

Для участка 2–3 при расходе газа 4,15 м3/ч и при dУ = 20 мм h = 8,0 Па/м, а при dУ = 25 мм h = 1,8 Па/м.

Принимаем dУ = 20 мм, имеющий значение h = 8,0 Па/м, ближайшее к среднему значению.

Аналогично подбираем диаметры для остальных участков сети. Сопротивление на участках сети определяем по формуле
