1. ПРОЕКТИРОВАНИЕ ВНУТРЕННЕГО ГАЗОСНАБЖЕНИЯ ЖИЛОГО ДОМА

1.1. Требования, предъявляемые к внутренним газопроводам

В жилые, общественные и коммунальные здания газ поступает по газопроводам от внутриквартальной распределительной сети. Эти газопроводы состоят из абонентских ответвлений, подводящих газ к зданию, и внутридомовых газопроводов, которые транспортируют газ внутри здания и распределяют его между отдельными газовыми приборами. Во внутренних газовых сетях жилых, общественных и коммунальных зданий можно транспортировать только газ низкого давления (не более 5 кПа).

Прокладка внутренних газопроводов жилых зданий осуществляется согласно требованиям [12].

Не допускается предусматривать прокладку газопроводов в помещениях, относящихся по взрывной и взрывопожарной опасности к категориям А и Б; во взрывоопасных зонах всех помещений, в подвалах, в складских зданиях взрывоопасных и горючих материалов; в помещениях подстанций и распределительных устройств; через вентиля-

6

ционные камеры, шахты и каналы, шахты лифтов, помещения мусоросборников, дымоходы, через помещения, где газопровод может быть подвержен коррозии, а также в местах возможного воздействия агрессивных веществ и в местах, где газопроводы могут омываться горячими продуктами сгорания или соприкасаться с нагретым или расплавленным металлом.

Газопровод вводят в жилые и общественные здания через нежилые помещения, доступные для осмотра труб. Вводы газопроводов в общественные и коммунально-бытовые здания осуществляют непосредственно в помещения, в которых установлены газовые приборы. Вводы газопроводов влажного газа следует укладывать с уклоном в сторону распределительного газопровода.

В существующих и реконструируемых жилых домах допускается предусматривать транзитную прокладку газопроводов низкого давления через жилые комнаты при отсутствии возможности другой прокладки. Транзитные газопроводы в пределах жилых помещений не должны иметь резьбовых соединений и арматуры.

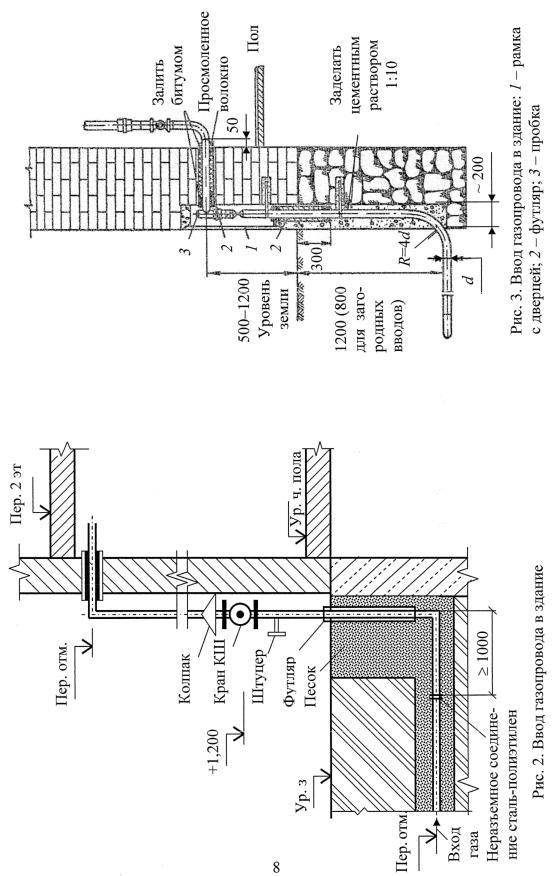

На вводе газопровода в здание устанавливают отключающее устройство, которое монтируют снаружи здания (рис. 2). Место установки должно быть доступно для обслуживания и быстрого отключения газопровода.

Газопроводы, пересекающие фундаменты, перекрытия, стены и перегородки, следует заключать в стальные футляры (рис. 3). В пределах футляра газопровод не должен иметь стыки соединений, а пространство между ним и футляром должно быть заделано просмоленной паклей и залито битумом. Конец футляра выводят из стены или над полом на 3 см. Диаметр футляра принимается из условия, чтобы кольцевой зазор между газопроводом и футляром был не менее 5 мм для газопроводов номинальным диаметром не более 32 мм и не менее 10 мм для газопроводов большего диаметра.

Газовые стояки прокладывают в кухнях. Нельзя прокладывать стояки в жилых помещениях, ванных комнатах и санитарных узлах. Если от одного ввода в жилое здание газ подают к нескольким стоякам, то на каждом из них устанавливают кран или задвижку. В одно– пятиэтажных зданиях отключающие устройства на стояках не устанавливают. Транзитные газопроводы прокладывать через жилые помещения нельзя. Перед каждым газовым прибором устанавливают краны. На газопроводах после кранов по ходу газа предусматривают

7

сгоны. При наличии газового счетчика кран устанавливают также и перед ним.

На рис. 4–7 представлены схемы подключения газовых плит и водонагревателей.

Газопроводы внутри здания выполняют из стальных и медных труб. Для присоединения передвижных агрегатов, переносных газовых горелок, газовых приборов, КИП и приборов автоматики допускается предусматривать резиновые и резинотканевые рукава.

Соединение труб следует предусматривать, как правило, на сварке. Разъемные (резьбовые и фланцевые) соединения допускаются только в местах установки запорной арматуры, газовых приборов, КИП и другого оборудования.

Газопроводы в зданиях прокладывают открыто. При соответствующем обосновании допускают скрытую прокладку в бороздах стен, которые закрывают щитами с отверстиями для вентиляции. Газопроводы для осушенного газа прокладывают без уклона, а для влажного газа с уклоном не менее 0,002. При наличии газового счетчика уклон имеет направление от счетчика к стояку и газовым приборам.

Вжилых зданиях газопроводы крепят к стенам с помощью крюков. При диаметре трубы более 40 мм крепление выполняют с помощью кронштейнов. Расстояние между опорами принимают не более: 2,5 м при диаметре трубы d = 15 мм; 3,5 м при d = 25 мм; 5 м при d = 50 мм. Зазоры между трубой и стеной принимают 1,5–2 см. Расстояние между открыто проложенным электропроводом и стенкой газопровода должно быть не менее 10 см.

Внутренние газопроводы, в том числе прокладываемые в каналах, следует окрашивать. Для окраски следует предусматривать водостойкие лакокрасочные материалы.

Вжилом доме в помещении, где размещается газоиспользующее оборудование, необходимо предусмотреть на газопроводе клапан термозапорный в верхней части помещения, а также систему контроля загазованности помещений с автоматическим отключением подачи газа в следующих случаях:

– при мощности установленного оборудования свыше 60 кВт

(~ 6,9 м3/ч);

– при размещении газоиспользующего оборудования в подвале, цокольных этажах, в пристройке к зданию независимо от тепловой мощности.
